6.7.4. Geräte an das Netzwerk und die
Stromversorgung anschließen
!
Sachschaden durch falsches Anschließen.
• Beachten Sie die Klemmbelegung der Geräte.
• Stellen Sie sicher, dass Sie das Gerät gemäß Verdrahtungsplan anschließen.
• Stellen Sie eine geeignete Spannungsversorgung sicher.
• Bringen Sie die DIP-Schalter in die entsprechende Position.

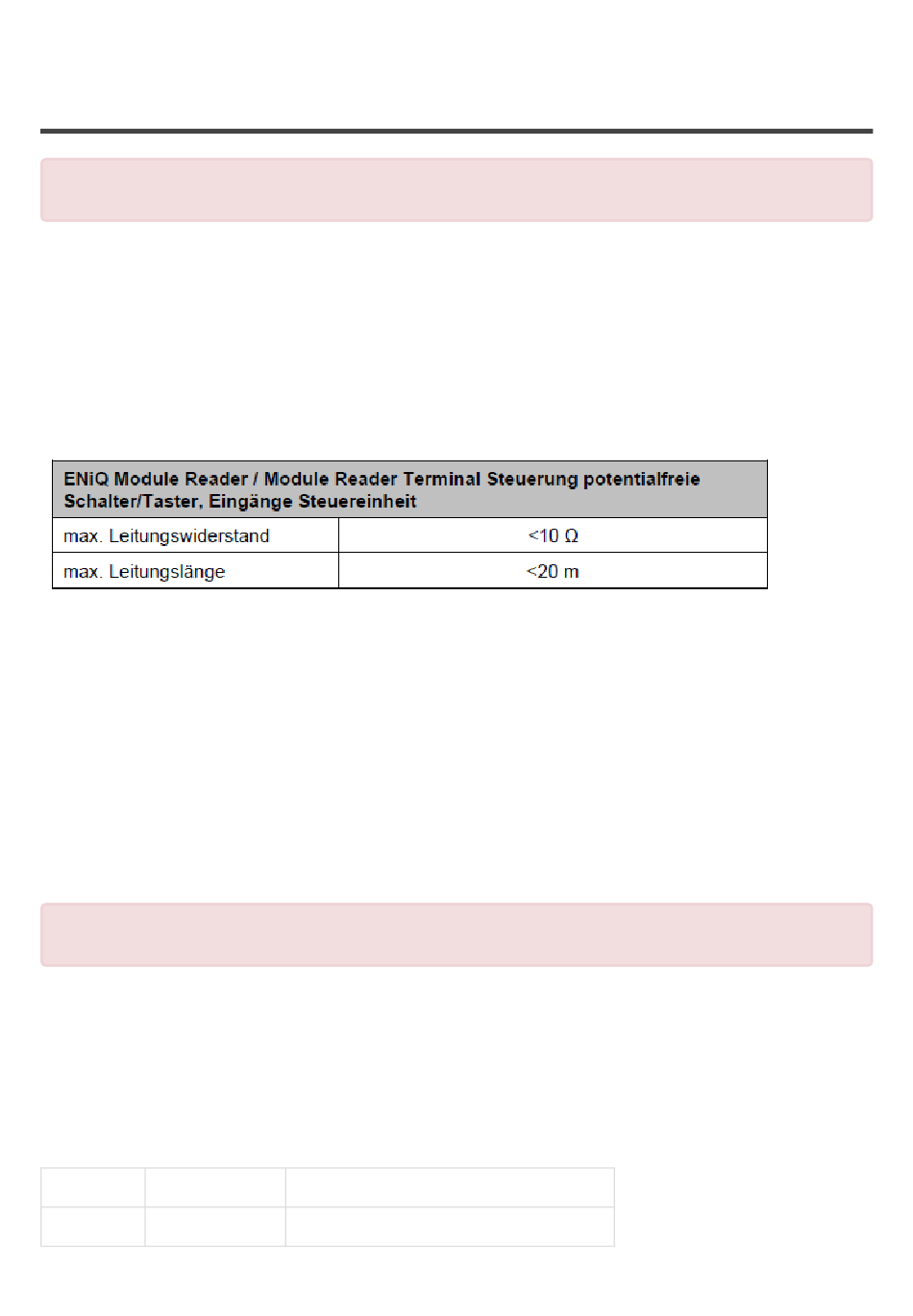

• Stellen Sie sicher, dass der maximale Leitungswiderstand und die maximale Leitungslänge nicht
überschritten werden.
-Die Ansteuerung von Stellgliedern (Türöffner etc.) durch das Gerät erfolgt über einen potentialfreien
Relais-Wechsler-Kontakt. Es stehen ein potentialfreier Öffner-Kontakt (C-Ö) sowie ein potentialfreier
Schließer-Kontakt (C-S) zur Verfügung.
An den Eingängen können Sie potentialfreie Schalter bzw. Taster anschließen. Diese Eingänge sind
entsprechend der hinterlegten Konfiguration zu belegen. Werkseitig ist die Standard-Konfiguration
hinterlegt. Hierbei ist der Eingang IN1 der Türkontakt (Öffner) und der Eingang IN2 der Freigabetaster
(Schließer).
Klemmenbelegung des AccessManager Compact, AccessManager Terminals (Steuerung),
AccessManager ITT und AccessManager Liftcontrol
!
Sachschaden durch falsches Anschließen.
• Beachten Sie die Klemmbelegung der Geräte.
• Stellen Sie sicher, dass Sie das Gerät gemäß Verdrahtungsplan anschließen.
Entnehmen Sie die Belegung der Klemmen der folgenden Tabellen:
ENiQ V2/ELS V8 Geräte
Klemme Nr. Beschriftung
1
RD–
Funktion
Ethernet
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 123 von 164
