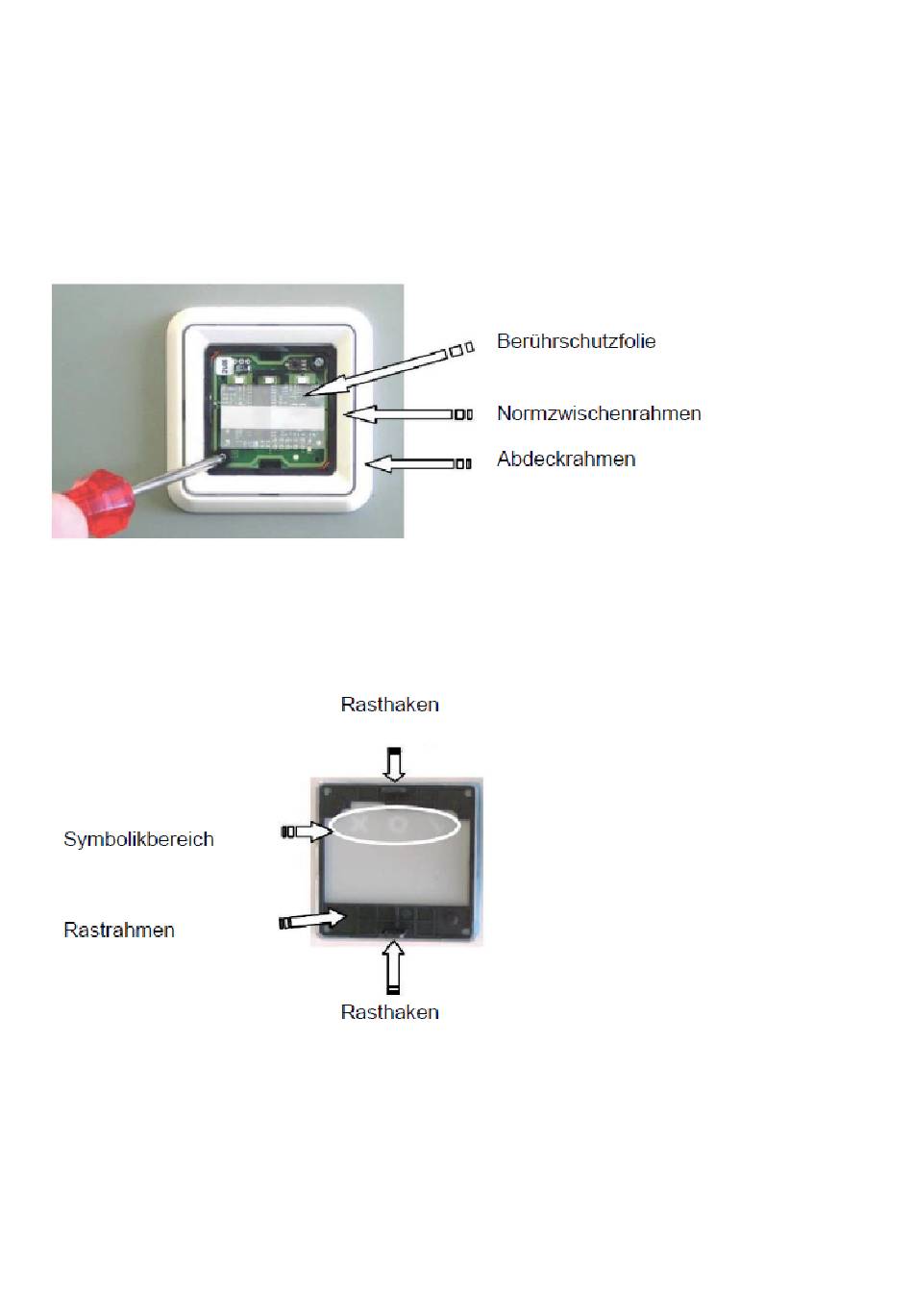

• Berühren und drücken Sie das Frontmodul nur am Modulrand und im Bereich der
Berührschutzfolie.
• Drücken Sie das Frontmodul zusammen mit dem Normzwischenrahmen bis zum Anschlag auf den
Abdeckrahmen.
• Schrauben Sie die Komponenten mit den beiden Sicherungsschrauben fest.
Abdeckrahmen und Normzwischenrahmen werden hierbei automatisch fixiert und in dieser
Position gehalten.
• Legen Sie die Designfolie zwischen Klarsichtdeckel und Rastrahmen.
• Rasten Sie den Klarsichtdeckel im Rastrahmen ein.
LED und Symbolik müssen auf der gleichen Seite sein.
• Stellen Sie sicher, dass die Berührschutzfolie am Frontmodul vorhanden ist.
• Setzen Sie die verrasteten Komponenten gleichmäßig plan auf das Frontmodul auf.
• Führen Sie die Rasthaken in die Einführöffnungen des Frontmoduls ein und drücken Sie diese fest
bis zum Einrasten
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 118 von 164
