DOM Group
Montage vorbereiten
*
Der zugehörige Anschlussplan ist im Lieferumfang enthalten
• Verlegen Sie zunächst die erforderlichen Anschlussleitungen.
• Beachten und befolgen Sie hierbei die allgemein gültigen VDE-Vorschriften.
• Bereiten Sie die Anschlusskabel für das Anschließen vor.
• Ziehen Sie die 8-polige Anschlussklemme vom Lesemodul ab.
• Stellen Sie sicher, dass keine Spannung anliegt.
• Schließen Sie die Anschlussleitungen entsprechend des zugehörigen Anschlussplans an.
VOX-IO-TOUCH mit AccessManager (Steuerung) des ENIQ Module Readers bzw. Module Reader
Terminals verbinden

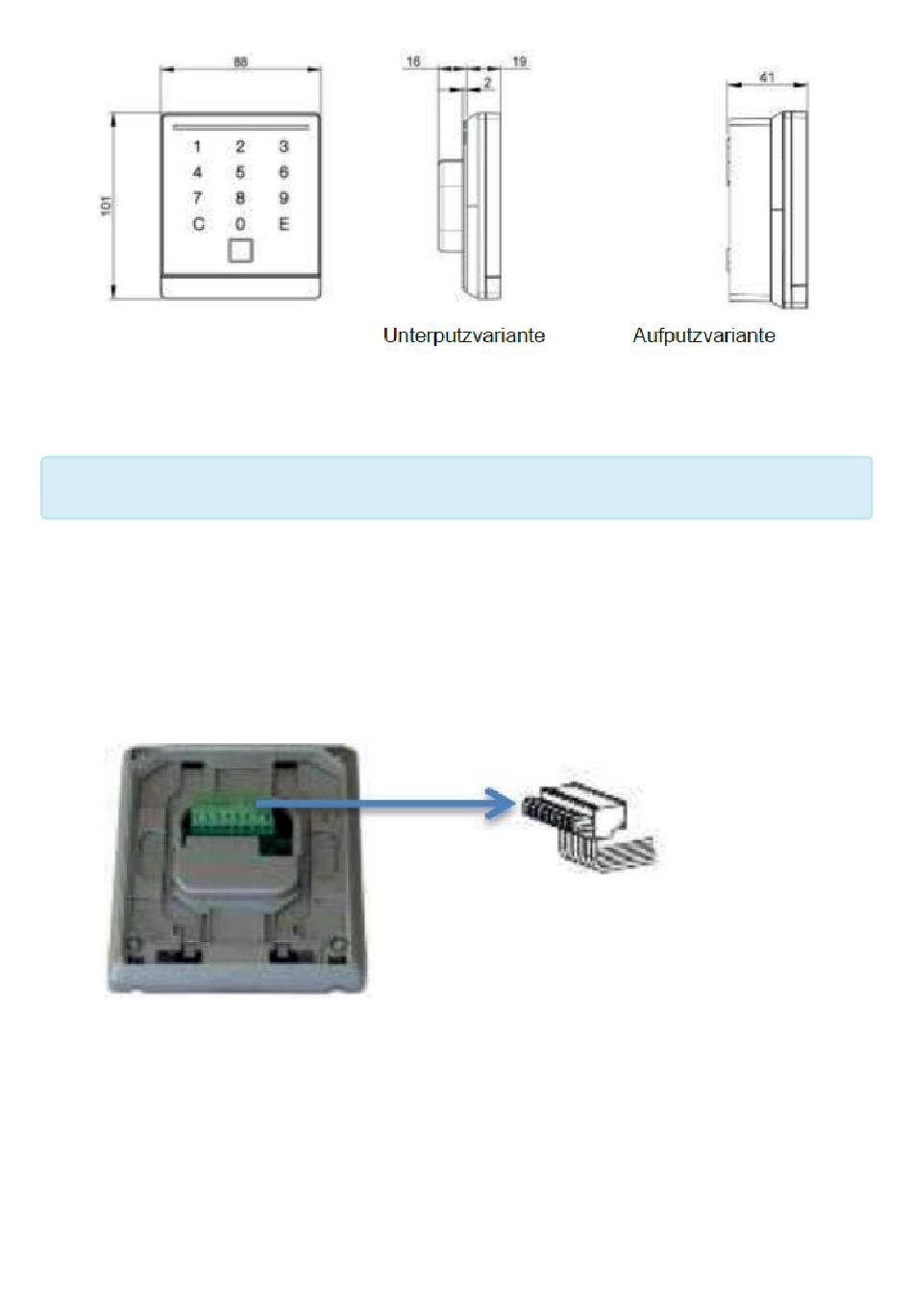

Die 8-polige Anschlussklemme für den Leser des ENiQ Module Reader der Variante VOX-IO-Touch (für
die Unterputz- oder Aufputzmontage).
AccessManager Mounting & Assembly Manual - 1.1_de
Seite 100 von 164
