AccessManager Mounting & Assembly Manual - 1.1_de

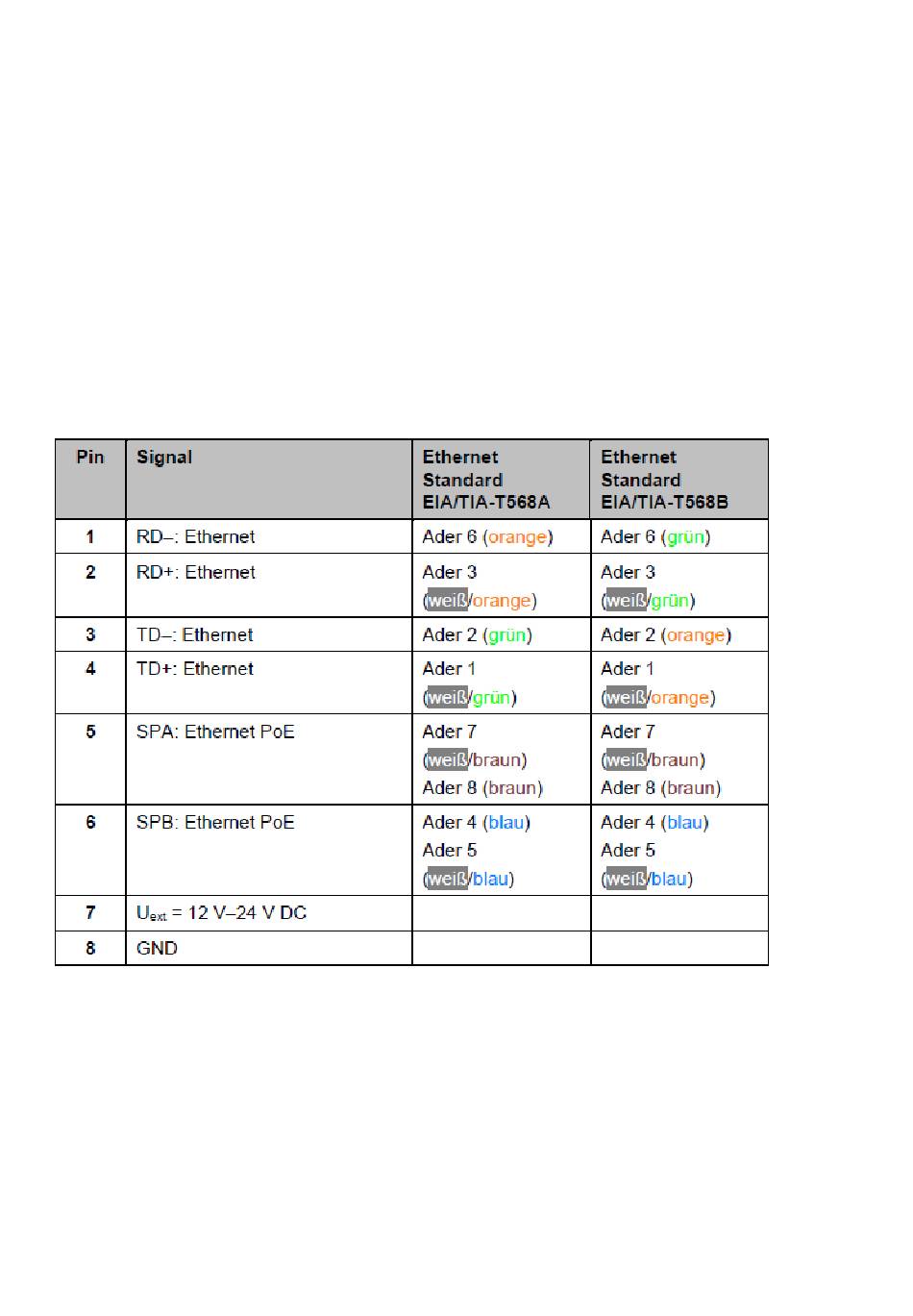

Möglichkeit 1: Mid-Span Device (z. B. PoE Injektor) Bei Verwendung von PoE (Power over Ethernet)
über ein „Mid-Span Device" müssen die Adern 7 und 8 des Ethernetkabels an Klemme 5 des DOM
Gerätes und die Adern 4 und 5 des Ethernetkabels an Klemme 6 angeschlossen werden.
Möglichkeit 2: End-Span Device (z. B. PoE-Switch) Bei Verwendung eines PoE „End-Span Devices"
erfolgt die Energie-Einspeisung auf den Datenleitungen an den Klemmen 1 bis 4 (Adern 1, 2, 3, 6). Die
Klemmen 5 und 6 werden dann nicht benötigt.
Möglichkeit 3: Externe Spannungsquelle versorgt das Gerät Wenn Sie das Gerät mit einer externen
Spannungsquelle (12 V – 24 V DC) betreiben, schließen Sie den Pluspol an die Klemme 7 und den
Minuspol an die Klemme 8 an.
Ein Fremdleser lässt sich über die DC Out-Funktion mitbestromen. Dazu werden die Klemmen 9 und 10
der Steuerung mit den Klemmen 7 und 8 des Fremdlesers verbunden.
-
Seite 127 von 164
