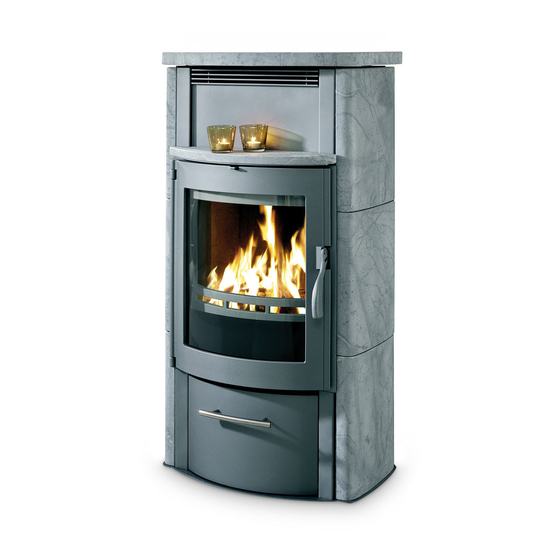

Koppe BS 200 Installations- Und Bedienungsanleitung

Koppe BS 200 Installations- Und Bedienungsanleitung

Werbung

Installations- und
Bedienungsanleitung
Kaminofen
BS 200
10/20
Technische Änderungen vorbehalten
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Koppe BS 200

  • Seite 1 Installations- und Bedienungsanleitung Kaminofen BS 200 10/20 Technische Änderungen vorbehalten...
  • Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
  • Seite 3 Bitte füllen Sie gemeinsam mit Ihrem Fachhändler / Installateurfachbetrieb das aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Gewährleistungsfragen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer _____________________________________________________________________________ (vgl. Typenschild hinter seitlichen Bedientüre)
  • Seite 4: Aufstellung

    1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluß und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B.
  • Seite 5: Schornsteinanschluss Und Rauchrohr

    Feststellung des Förderdruckes am Heizgerät bei Nennwärmeleistung muss hierbei im Abstand von max. 10 cm nach dem Gußrohrstutzen des Ofens erfolgen. Bewahren Sie den maschinell erstellten Beleg der Zugmessdaten bitte gut auf, damit Sie bei Bedarf den oben spezifizierten Kaminzug schnell und problemlos bescheinigen können. ACHTUNG Sollte der Wert von mind.
  • Seite 6: Temperaturempfindliche Materialien

    In Kombination mit raumlufttechnischen Anlagen wie kontrollierte Be- und Entlüftungsanlagen, Dunstabzug o.ä. ist in Deutschland §4 der Feuerungsverordnung (FeuVo) maßgeblich. Für den Anschluss darf nur ein glattes Rohr mit einem Mindestdurchmesser von 100 mm verwendet werden. Die Luftleitung sollte von einer Fachfirma eingebaut werden. Darüber hinaus ist die Leitung fachgerecht zu planen und gegen Schwitzwasser zu isolieren.
  • Seite 7: Feuerung In Der Übergangszeit

    3. BRENNSTOFFE 3.1 zulässige Brennstoffe Es dürfen in Kaminöfen nur raucharme Brennstoffe verbrannt werden. Für diesen Ofen sind dies ausschließlich: naturbelassenes, stückiges Scheitholz einschließlich anhaftender Rinde Restfeuchte max. 15 %) und Holzbriketts nach DIN 51731 HP2 UNZULÄSSIG ist dagegen die Verbrennung z.B. von: lackiertem oder kunststoffbeschichtetem o.
  • Seite 8: Bedien- Und Funktionselemente

    4. BEDIEN- UND FUNKTIONSELEMENTE Primärluftregler Sekundärluftschieber Aschekasten Abb. 2 Aschekastendeckel 4.1 Die Feuerraumtür, Türgriff Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff geöffnet werden. Brennstoff erst nach Erlöschen der Flammen auflegen! Zum Nachfüllen von Brennstoff den Griff der Feuerraumtüre (Abb. 2) in Pfeilrichtung herausziehen, Feuerraumtür einen Spalt öffnen und nach einigen Sekunden die Türe ganz langsam öffnen um Rauchaustritt und Flugaschebildung in den Aufstellraum zu vermeiden.
  • Seite 9: Der Aschekasten

    4.3 Der Aschekasten Der Feuerraum und das Aschefach müssen immer fest verschlossen sein. Der Aschekasten muss rechtzeitig und regelmäßig geleert werden. Beachten Sie bitte, dass Sie die Asche nur in erkaltetem Zustand entsorgen. Ein wachsender Aschekegel kann die Zufuhr von Primärluft beeinträchtigen. Achten Sie darauf, dass der Luftweg für die Primärluft nicht durch Ansammlung von Asche versperrt wird.
  • Seite 10: Reinigung Und Pflege

    Vorgehensweise Anfeuern Evtl. vorhandene Drosselklappe ganz öffnen Feuerraumtüre öffnen. Automatikregler (Reglerknopf) auf „6“ und Sekundärluftschieber voll öffnen. Das Anfeuern sollte immer mit etwas Kleinholz und in kleinerer Menge Brennstoff erfolgen (vgl. Foto rechts). In der Anheizphase sollten Sie keine großen Scheite auflegen. Der Rost sollte Lockfeuer vorbereiten und immer in seiner ganzen Fläche mit Brennmaterial bedeckt sein.
  • Seite 11 Vermeiden Sie Schwitzwasser-/ Kondensatbildung am bzw. im Ofen, und trocknen Sie umgehend feuchte Stellen. Verwenden Sie keine feuchten Brennstoffe. Vermeiden Sie eine feuchte Reinigung im Bereich des Aufstellplatzes, da die Feuchtigkeit zu Korrosion an der hierdurch feucht gewordenen Metalloberfläche führt. Verschüttetes Wasser aus Wasserkesseln oder -schalen sollten Sie umgehend trocknen.
  • Seite 12: Ersatzteile

    7. ERSATZTEILE Sollten Sie Ersatzteile für Ihren Ofen benötigen, dürfen für diesen Ofen nur Original-Ersatzteile verwendet werden, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen.
  • Seite 13 Erforderliches Werkzeug: Steckschlüssel Schlüsselweite 13 und 8 mm; Innensechskantschlüssel Größe 6 1. Stahleinleger (A) anheben und Topplatte (B) nach vorne abnehmen 2. Sechskantmuttern der oberen Halteelemente (C) abschrauben 3. Obere Specksteinseitenplatten (F) mit der Beschriftung an der Innenseite RO/LO abheben 4.
  • Seite 14: Ihr Kleiner Ratgeber

    8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5 Heizen Das Holz entzündet sich nicht oder - Das Holz ist zu feucht Kap. 3 Brennstoffe nur zögernd - Die Luftzufuhr ist zu gering Kap.
  • Seite 15: Technische Daten

    TECHNISCHE DATEN BS 200 Nennwärmeleistung 7,0 KW Wärmeleistungsbereich 3,5 – 7,4 KW Maße und Gewichte Höhe ca. 130 cm Breite ca. 71 cm Tiefe 57 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca. 116cm Rauchrohrstutzen-Ø ca. 15 cm Hinterkante bis Mitte oberer Abgasstutzen ca.
  • Seite 16 Technische Änderungen vorbehalten...
