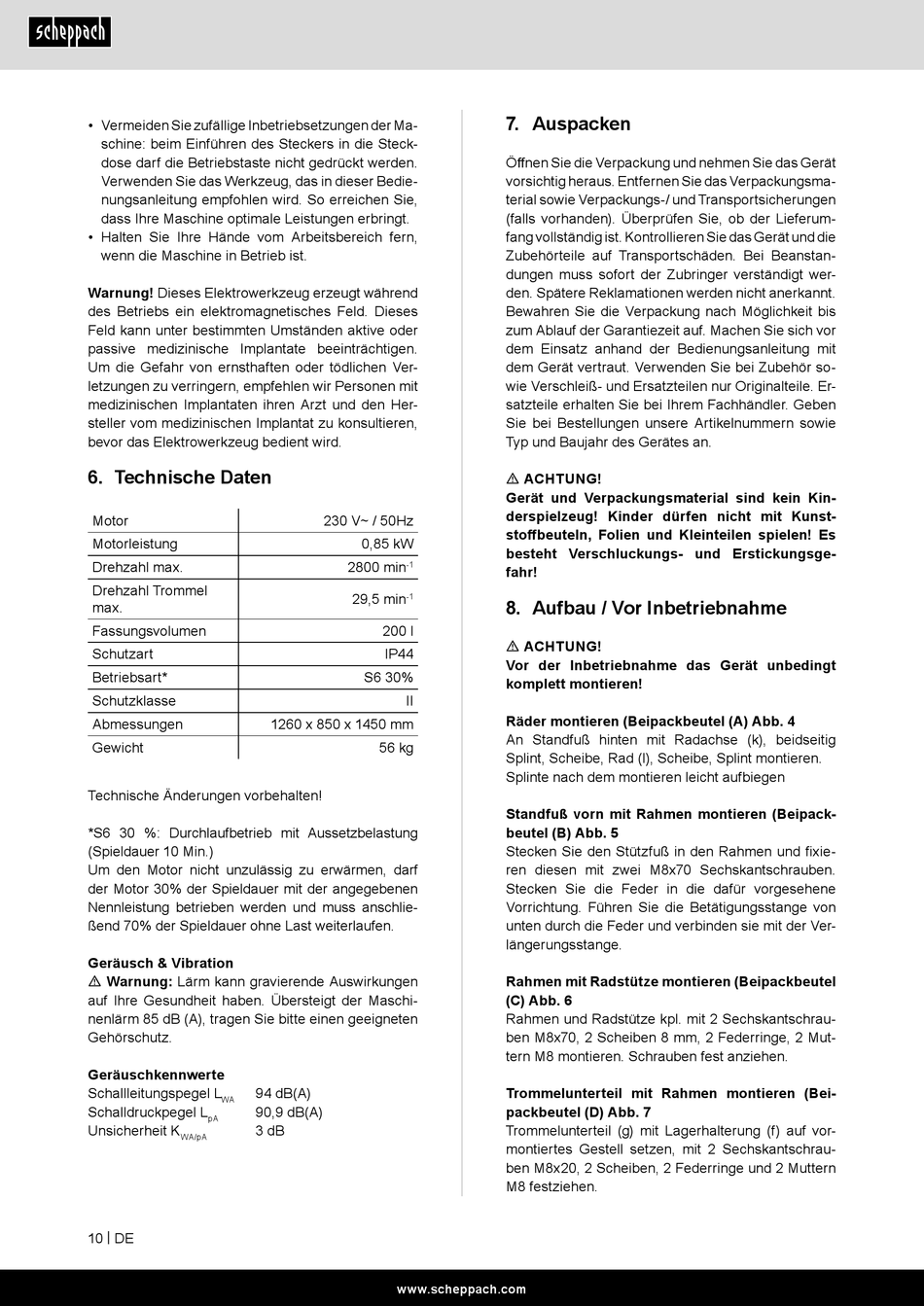

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.
6. Technische Daten
Motor
Motorleistung
Drehzahl max.
Drehzahl Trommel
max.
Fassungsvolumen
Schutzart
Betriebsart*
Schutzklasse
Abmessungen
Gewicht
Technische Änderungen vorbehalten!
*S6 30 %: Durchlaufbetrieb mit Aussetzbelastung
(Spieldauer 10 Min.)
Um den Motor nicht unzulässig zu erwärmen, darf
der Motor 30% der Spieldauer mit der angegebenen
Nennleistung betrieben werden und muss anschlie-
ßend 70% der Spieldauer ohne Last weiterlaufen.
Geräusch & Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.
Geräuschkennwerte
Schallleitungspegel L
94 dB(A)
WA
Schalldruckpegel L
90,9 dB(A)
pA
Unsicherheit K
3 dB
WA/pA
10 | DE
230 V~ / 50Hz
0,85 kW
2800 min
-1
29,5 min
-1
200 l
IP44
S6 30%
II
1260 x 850 x 1450 mm
56 kg
www.scheppach.com
7. Auspacken
Öffnen Sie die Verpackung und nehmen Sie das Gerät
vorsichtig heraus. Entfernen Sie das Verpackungsma-
terial sowie Verpackungs-/ und Transportsicherungen
(falls vorhanden). Überprüfen Sie, ob der Lieferum-
fang vollständig ist. Kontrollieren Sie das Gerät und die
Zubehörteile auf Transportschäden. Bei Beanstan-
dungen muss sofort der Zubringer verständigt wer-
den. Spätere Reklamationen werden nicht anerkannt.
Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf. Machen Sie sich vor
dem Einsatz anhand der Bedienungsanleitung mit
dem Gerät vertraut. Verwenden Sie bei Zubehör so-
wie Verschleiß- und Ersatzteilen nur Originalteile. Er-
satzteile erhalten Sie bei Ihrem Fachhändler. Geben
Sie bei Bestellungen unsere Artikelnummern sowie
Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
8. Aufbau / Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Räder montieren (Beipackbeutel (A) Abb. 4
An Standfuß hinten mit Radachse (k), beidseitig
Splint, Scheibe, Rad (l), Scheibe, Splint montieren.
Splinte nach dem montieren leicht aufbiegen
Standfuß vorn mit Rahmen montieren (Beipack-
beutel (B) Abb. 5
Stecken Sie den Stützfuß in den Rahmen und fixie-
ren diesen mit zwei M8x70 Sechskantschrauben.
Stecken Sie die Feder in die dafür vorgesehene
Vorrichtung. Führen Sie die Betätigungsstange von
unten durch die Feder und verbinden sie mit der Ver-
längerungsstange.
Rahmen mit Radstütze montieren (Beipackbeutel
(C) Abb. 6
Rahmen und Radstütze kpl. mit 2 Sechskantschrau-
ben M8x70, 2 Scheiben 8 mm, 2 Federringe, 2 Mut-
tern M8 montieren. Schrauben fest anziehen.
Trommelunterteil mit Rahmen montieren (Bei-
packbeutel (D) Abb. 7
Trommelunterteil (g) mit Lagerhalterung (f) auf vor-
montiertes Gestell setzen, mit 2 Sechskantschrau-
ben M8x20, 2 Scheiben, 2 Federringe und 2 Muttern
M8 festziehen.
