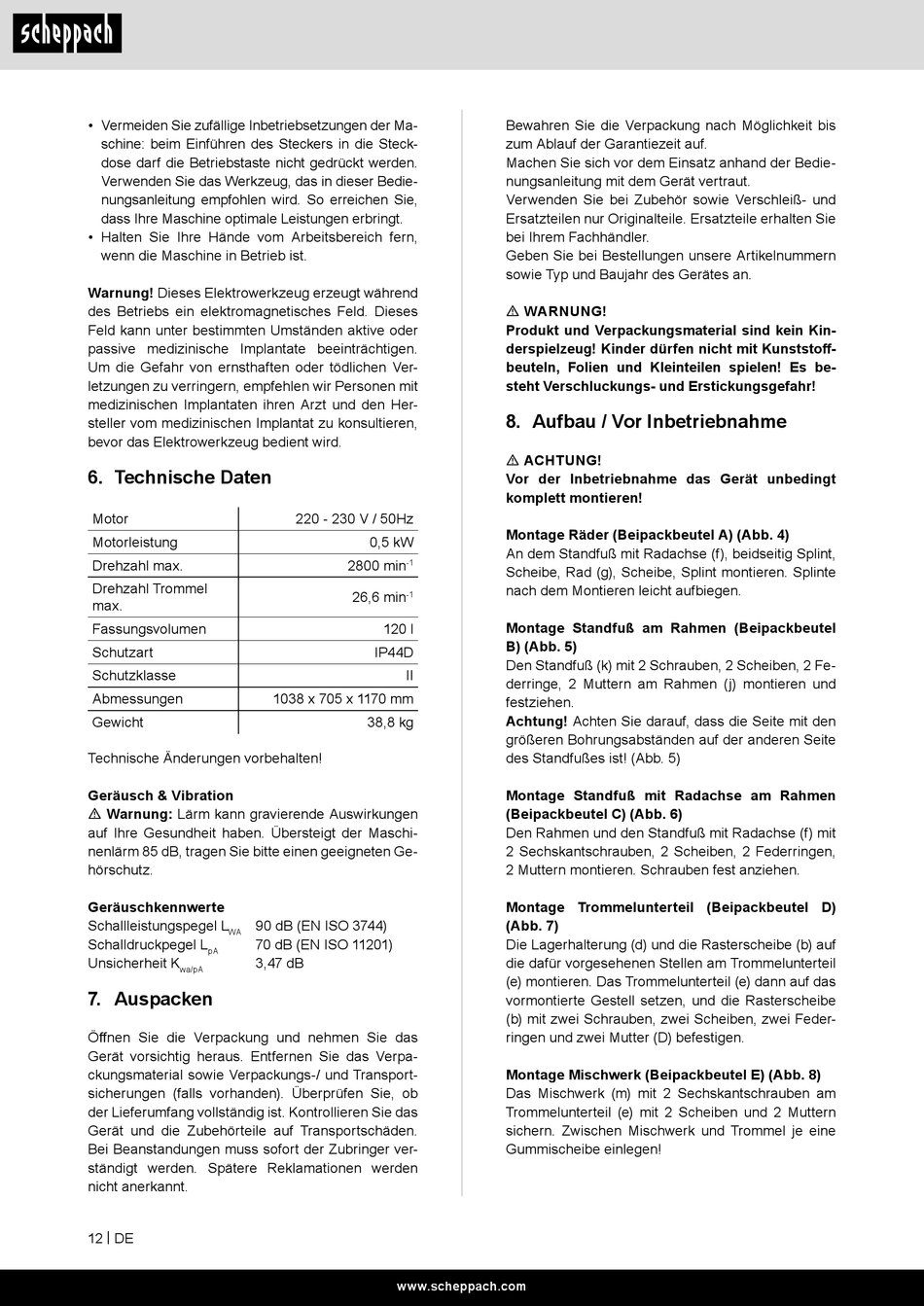

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.
6. Technische Daten
Motor
Motorleistung
Drehzahl max.
Drehzahl Trommel
max.
Fassungsvolumen
Schutzart
Schutzklasse
Abmessungen
Gewicht
Technische Änderungen vorbehalten!
Geräusch & Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB, tragen Sie bitte einen geeigneten Ge-
hörschutz.
Geräuschkennwerte
Schallleistungspegel L
90 dB (EN ISO 3744)
WA
Schalldruckpegel L
70 dB (EN ISO 11201)
pA
Unsicherheit K
3,47 dB
wa/pA
7. Auspacken
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus. Entfernen Sie das Verpa-
ckungsmaterial sowie Verpackungs-/ und Transport-
sicherungen (falls vorhanden). Überprüfen Sie, ob
der Lieferumfang vollständig ist. Kontrollieren Sie das
Gerät und die Zubehörteile auf Transportschäden.
Bei Beanstandungen muss sofort der Zubringer ver-
ständigt werden. Spätere Reklamationen werden
nicht anerkannt.
12 | DE
220 - 230 V / 50Hz
0,5 kW
2800 min
-1
26,6 min
-1
120 l
IP44D
II
1038 x 705 x 1170 mm
38,8 kg
www.scheppach.com
Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
8. Aufbau / Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Montage Räder (Beipackbeutel A) (Abb. 4)
An dem Standfuß mit Radachse (f), beidseitig Splint,
Scheibe, Rad (g), Scheibe, Splint montieren. Splinte
nach dem Montieren leicht aufbiegen.
Montage Standfuß am Rahmen (Beipackbeutel
B) (Abb. 5)
Den Standfuß (k) mit 2 Schrauben, 2 Scheiben, 2 Fe-
derringe, 2 Muttern am Rahmen (j) montieren und
festziehen.
Achtung! Achten Sie darauf, dass die Seite mit den
größeren Bohrungsabständen auf der anderen Seite
des Standfußes ist! (Abb. 5)
Montage Standfuß mit Radachse am Rahmen
(Beipackbeutel C) (Abb. 6)
Den Rahmen und den Standfuß mit Radachse (f) mit
2 Sechskantschrauben, 2 Scheiben, 2 Federringen,
2 Muttern montieren. Schrauben fest anziehen.
Montage Trommelunterteil (Beipackbeutel D)
(Abb. 7)
Die Lagerhalterung (d) und die Rasterscheibe (b) auf
die dafür vorgesehenen Stellen am Trommelunterteil
(e) montieren. Das Trommelunterteil (e) dann auf das
vormontierte Gestell setzen, und die Rasterscheibe
(b) mit zwei Schrauben, zwei Scheiben, zwei Feder-
ringen und zwei Mutter (D) befestigen.
Montage Mischwerk (Beipackbeutel E) (Abb. 8)
Das Mischwerk (m) mit 2 Sechskantschrauben am
Trommelunterteil (e) mit 2 Scheiben und 2 Muttern
sichern. Zwischen Mischwerk und Trommel je eine
Gummischeibe einlegen!
