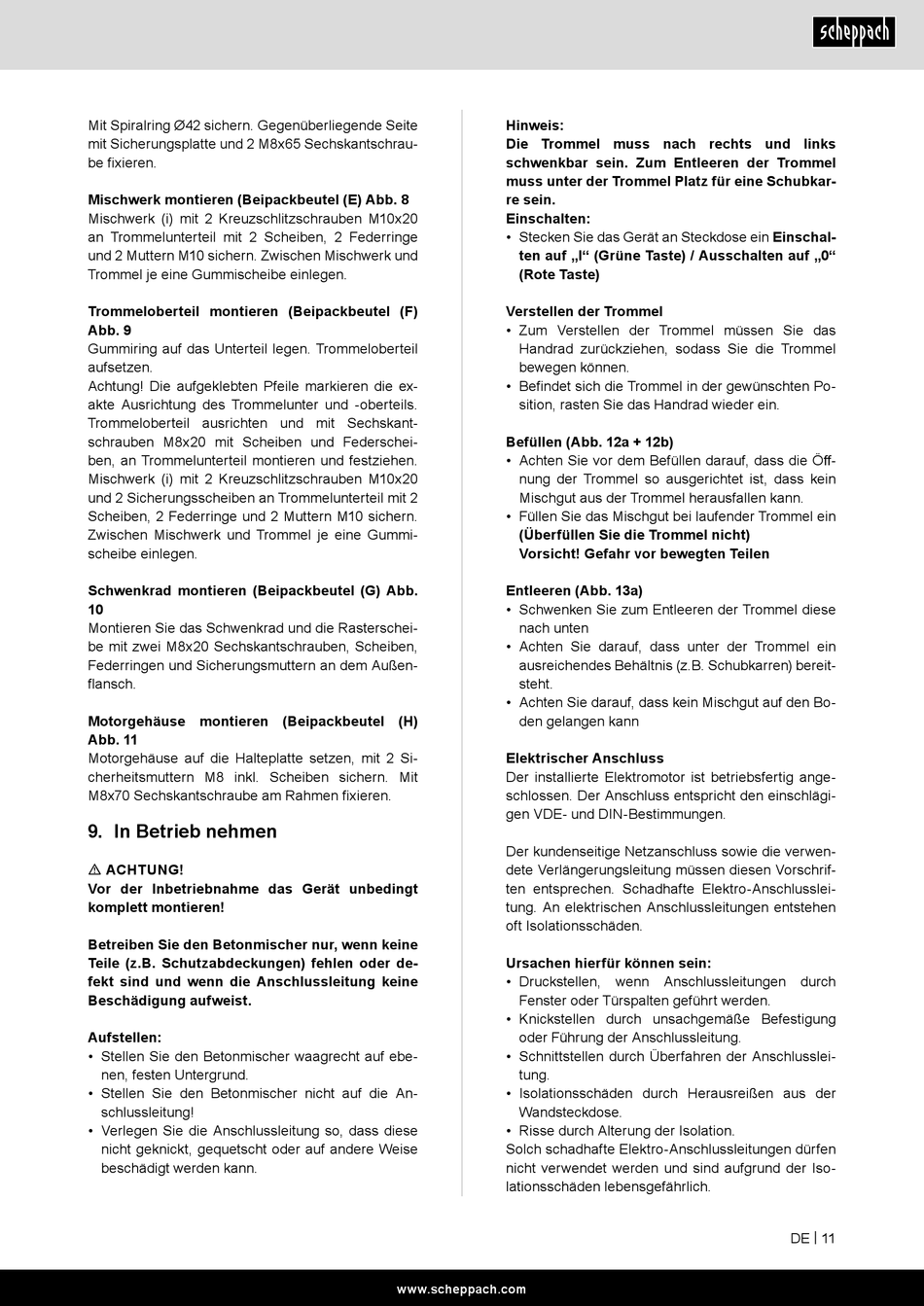

Mit Spiralring Ø42 sichern. Gegenüberliegende Seite
mit Sicherungsplatte und 2 M8x65 Sechskantschrau-
be fixieren.
Mischwerk montieren (Beipackbeutel (E) Abb. 8
Mischwerk (i) mit 2 Kreuzschlitzschrauben M10x20
an Trommelunterteil mit 2 Scheiben, 2 Federringe
und 2 Muttern M10 sichern. Zwischen Mischwerk und
Trommel je eine Gummischeibe einlegen.
Trommeloberteil montieren (Beipackbeutel (F)
Abb. 9
Gummiring auf das Unterteil legen. Trommeloberteil
aufsetzen.
Achtung! Die aufgeklebten Pfeile markieren die ex-
akte Ausrichtung des Trommelunter und -oberteils.
Trommeloberteil ausrichten und mit Sechskant-
schrauben M8x20 mit Scheiben und Federschei-
ben, an Trommelunterteil montieren und festziehen.
Mischwerk (i) mit 2 Kreuzschlitzschrauben M10x20
und 2 Sicherungsscheiben an Trommelunterteil mit 2
Scheiben, 2 Federringe und 2 Muttern M10 sichern.
Zwischen Mischwerk und Trommel je eine Gummi-
scheibe einlegen.
Schwenkrad montieren (Beipackbeutel (G) Abb.
10
Montieren Sie das Schwenkrad und die Rasterschei-
be mit zwei M8x20 Sechskantschrauben, Scheiben,
Federringen und Sicherungsmuttern an dem Außen-
flansch.
Motorgehäuse montieren (Beipackbeutel (H)
Abb. 11
Motorgehäuse auf die Halteplatte setzen, mit 2 Si-
cherheitsmuttern M8 inkl. Scheiben sichern. Mit
M8x70 Sechskantschraube am Rahmen fixieren.
9. In Betrieb nehmen
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Betreiben Sie den Betonmischer nur, wenn keine
Teile (z.B. Schutzabdeckungen) fehlen oder de-
fekt sind und wenn die Anschlussleitung keine
Beschädigung aufweist.
Aufstellen:
• Stellen Sie den Betonmischer waagrecht auf ebe-
nen, festen Untergrund.
• Stellen Sie den Betonmischer nicht auf die An-
schlussleitung!
• Verlegen Sie die Anschlussleitung so, dass diese
nicht geknickt, gequetscht oder auf andere Weise
beschädigt werden kann.
Hinweis:
Die Trommel muss nach rechts und links
schwenkbar sein. Zum Entleeren der Trommel
muss unter der Trommel Platz für eine Schubkar-
re sein.
Einschalten:
• Stecken Sie das Gerät an Steckdose ein Einschal-
ten auf „I" (Grüne Taste) / Ausschalten auf „0"
(Rote Taste)
Verstellen der Trommel
• Zum Verstellen der Trommel müssen Sie das
Handrad zurückziehen, sodass Sie die Trommel
bewegen können.
• Befindet sich die Trommel in der gewünschten Po-
sition, rasten Sie das Handrad wieder ein.
Befüllen (Abb. 12a + 12b)
• Achten Sie vor dem Befüllen darauf, dass die Öff-
nung der Trommel so ausgerichtet ist, dass kein
Mischgut aus der Trommel herausfallen kann.
• Füllen Sie das Mischgut bei laufender Trommel ein
(Überfüllen Sie die Trommel nicht)
Vorsicht! Gefahr vor bewegten Teilen
Entleeren (Abb. 13a)
• Schwenken Sie zum Entleeren der Trommel diese
nach unten
• Achten Sie darauf, dass unter der Trommel ein
ausreichendes Behältnis (z.B. Schubkarren) bereit-
steht.
• Achten Sie darauf, dass kein Mischgut auf den Bo-
den gelangen kann
Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen. Schadhafte Elektro-Anschlusslei-
tung. An elektrischen Anschlussleitungen entstehen
oft Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
www.scheppach.com
DE | 11
