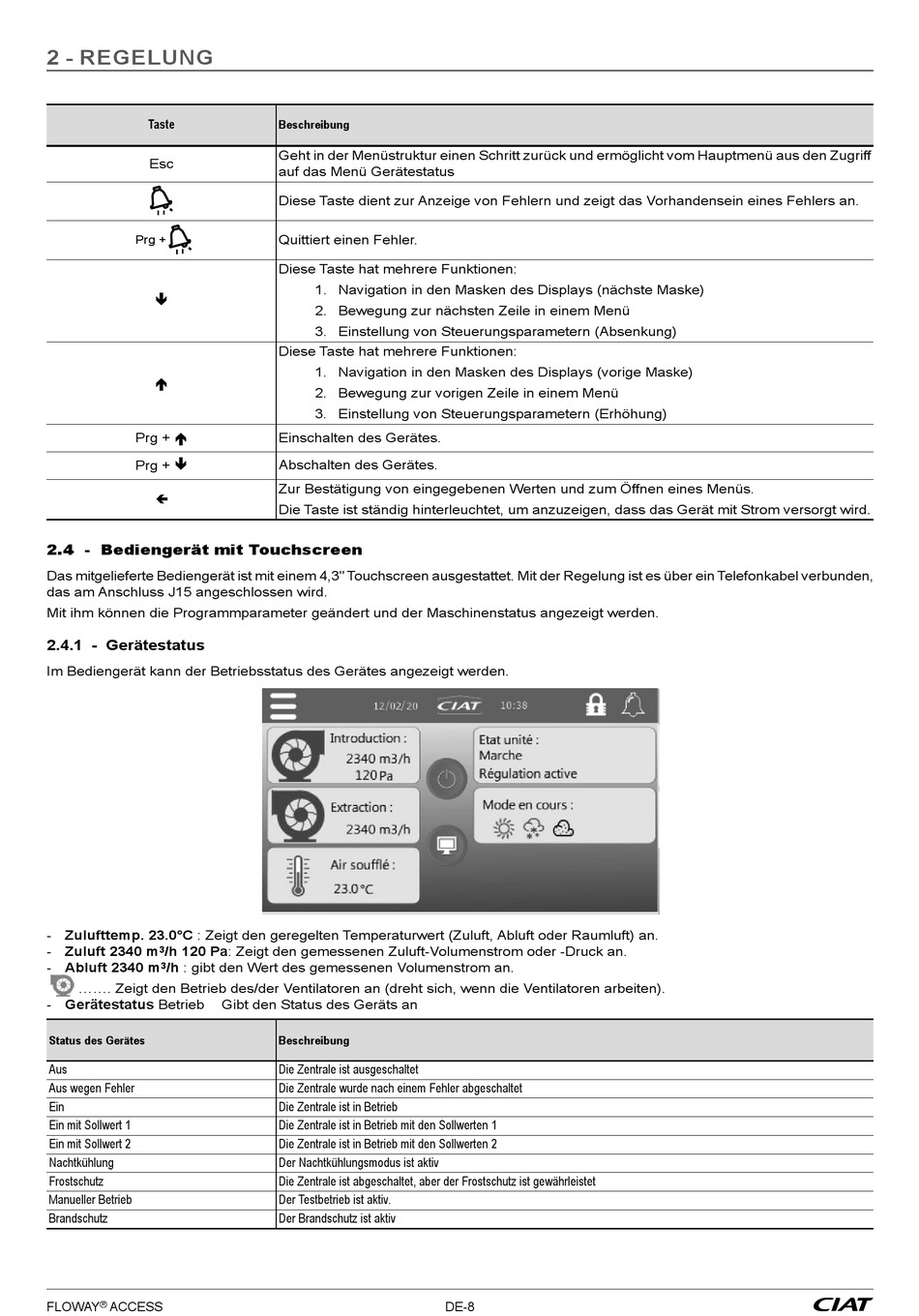

2 - REGELUNG
Taste
Esc
Prg +
Prg +
Prg +
2.4 - Bediengerät mit Touchscreen
Das mitgelieferte Bediengerät ist mit einem 4,3" Touchscreen ausgestattet. Mit der Regelung ist es über ein Telefonkabel verbunden,
das am Anschluss J15 angeschlossen wird.
Mit ihm können die Programmparameter geändert und der Maschinenstatus angezeigt werden.
2.4.1 - Gerätestatus
Im Bediengerät kann der Betriebsstatus des Gerätes angezeigt werden.
- Zulufttemp. 23.0°C : Zeigt den geregelten Temperaturwert (Zuluft, Abluft oder Raumluft) an.
- Zuluft 2340 m
/h 120 Pa: Zeigt den gemessenen Zuluft-Volumenstrom oder -Druck an.
3
- Abluft 2340 m
3
/h : gibt den Wert des gemessenen Volumenstrom an.
....... Zeigt den Betrieb des/der Ventilatoren an (dreht sich, wenn die Ventilatoren arbeiten).
- Gerätestatus Betrieb
Status des Gerätes
Aus
Aus wegen Fehler
Ein
Ein mit Sollwert 1
Ein mit Sollwert 2
Nachtkühlung
Frostschutz
Manueller Betrieb
Brandschutz
FLOWAY
®
ACCESS
Beschreibung
Geht in der Menüstruktur einen Schritt zurück und ermöglicht vom Hauptmenü aus den Zugriff
auf das Menü Gerätestatus
Diese Taste dient zur Anzeige von Fehlern und zeigt das Vorhandensein eines Fehlers an.
Quittiert einen Fehler.
Diese Taste hat mehrere Funktionen:
1. Navigation in den Masken des Displays (nächste Maske)
2. Bewegung zur nächsten Zeile in einem Menü
3. Einstellung von Steuerungsparametern (Absenkung)
Diese Taste hat mehrere Funktionen:
1. Navigation in den Masken des Displays (vorige Maske)
2. Bewegung zur vorigen Zeile in einem Menü
3. Einstellung von Steuerungsparametern (Erhöhung)
Einschalten des Gerätes.
Abschalten des Gerätes.
Zur Bestätigung von eingegebenen Werten und zum Öffnen eines Menüs.
Die Taste ist ständig hinterleuchtet, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
Gibt den Status des Geräts an
Beschreibung
Die Zentrale ist ausgeschaltet
Die Zentrale wurde nach einem Fehler abgeschaltet
Die Zentrale ist in Betrieb
Die Zentrale ist in Betrieb mit den Sollwerten 1
Die Zentrale ist in Betrieb mit den Sollwerten 2
Der Nachtkühlungsmodus ist aktiv
Die Zentrale ist abgeschaltet, aber der Frostschutz ist gewährleistet
Der Testbetrieb ist aktiv.
Der Brandschutz ist aktiv
DE-8
