2 - REGELUNG
Zeigt den Status der Zeitschaltung
Symbol
Zeigt den Befehl „Kühlbetrieb" an
Zeigt den Befehl „Heizbetrieb" an
Anzeige des Ventilatorbetriebes
Zeigt den Betrieb der Luftqualitätsregelung an

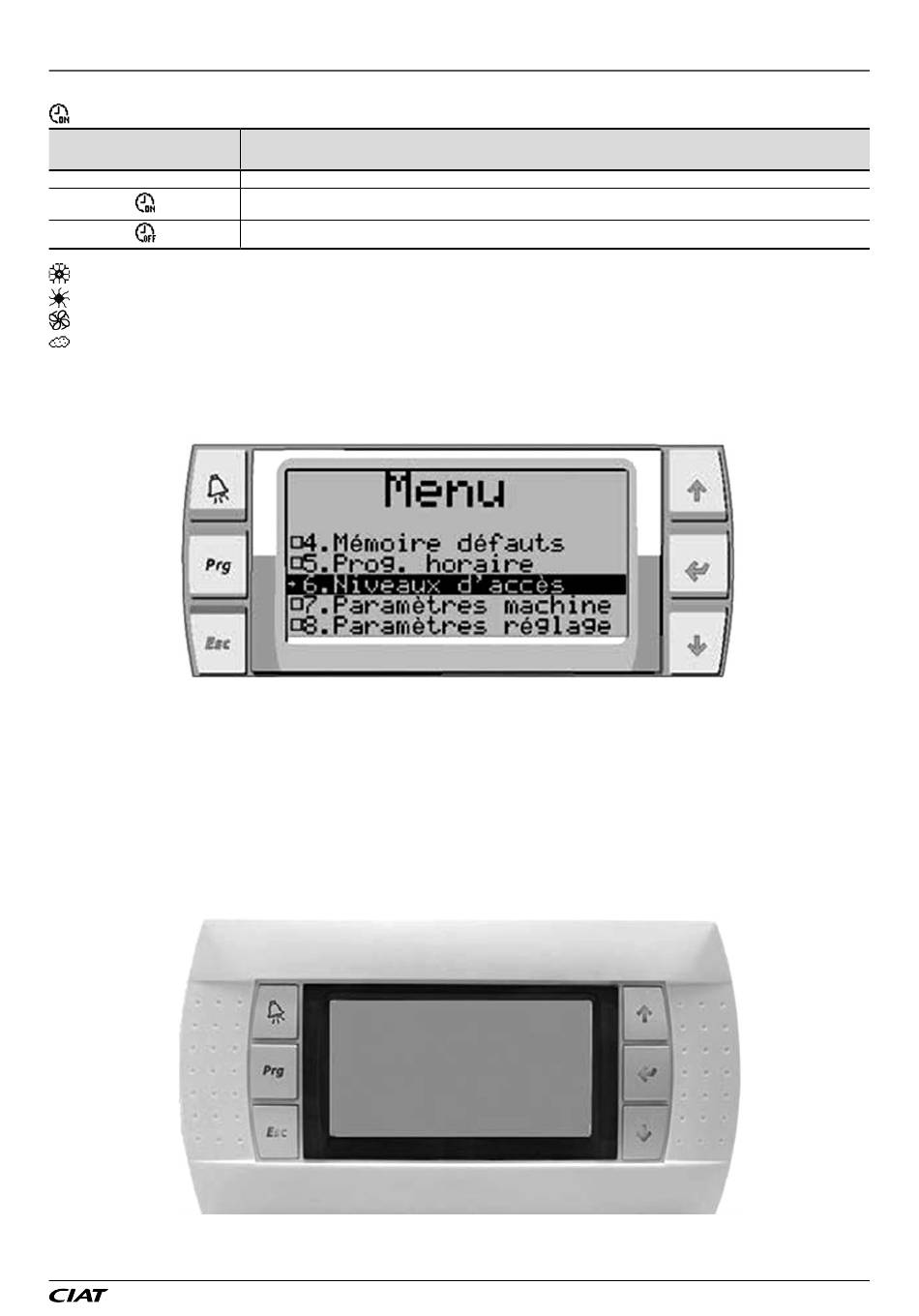

2.3.2 - Menüs
Das Bediengerät ist nach den folgenden Menüs aufgebaut (einzelne Menüs sind nur mit Berechtigungsstufe 2 oder 3 (siehe 4.18)
zugänglich und wenn die Option in der Maschine installiert ist):
1 /
Maschinenstatus
2 /
Sollwerte
3 /
Fehler
4 /
Fehlerspeicher
5 /
Programmierung der Zeitschaltung
5.1 / Wochenprogramm
5.2 / Jahresprogramm
6 /
Berechtigungsstufen
7 /
Maschinenparameter (P01 bis P99)
8 /
Einstellparameter (P100 bis P299)
2.3.3 - Tasten
Mit den 6 Tasten des Bediengerätes können Parameter geändert, Fehler quittiert und das Gerät ein- und ausgeschaltet werden.
Nachfolgend eine Beschreibung dieser Tasten.
Status der Zeitschaltung
Keine bestätigte Zeitschaltung
Mindestens eine bestätigte Zeitschaltung ist vorhanden und aktiviert
Blinkt, wenn eine von Th-Tune angeforderte Übersteuerung aktiv ist
Mindestens eine bestätigte Zeitschaltung ist vorhanden, aber nicht aktiviert
9 /
Leseparameter (P300 bis P549)
10 / Versionen (P550 bis P599)
11 / Fehlerstufe (P600 bis P699)
12 / Kommunikation
12.1 / BMS1 (P700 bis P709)
12.2 / BMS2 (P710 bis P719)
12.3 / pLAN (P720 bis P729)
13 / Kalibrierung (P800 bis P849)
14 / Normalstellung der Ein-/Ausgänge (P850 bis P899)
17 / EC-Motor Zuluftventilator
19 / EC-Motor Abluftventilator
20 / Energiezähler
21 / Testbetrieb (P3500 bis P3599)
22 / Messwerte
DE-7
17.0 / Ventilatoreinstellungen (P1200 bis P1219)
17.1 / Zuluftventilator 1 (P1220 bis P1239)
19.0 / Ventilatoreinstellungen (P2200 bis P2219)
19.1 / Abluftventilator 1 (P2220 bis P2239)
20.1 / Hauptregeltschrank (P3000 bis P3049)
