3 - FUNKTIONSBESCHREIBUNG
3.4 - Nutzung der Filter
Pressostate messen die Verschmutzung und es wird eine Fehlermeldung ausgelöst, wenn der Filter verschmutzt ist (damit ein
einer Filter bestellt und der Austausch eingeplant werden kann) oder gesättigt ist (die Maschine schaltet dann ab).
Wird ein Pressostat ausgelöst, wird der Fehler „Filter verschmutzt" ausgelöst. Liegt dieser Fehler länger als eine Woche an, wird
der Fehler „Filter gesättigt" ausgelöst. Wird der Fehler „Filter gesättigt" quittiert und der Pressostat weniger als eine Stunde nach
dem Neustart der Maschine aktiviert, wird der Fehler „Filter gesättigt" wieder aktiviert. Der Status des Pressostats jedes einzelnen
Filters kann angezeigt werden (P338 und P339).
3.5 - Temperatursteuerung
Geregelt werden kann anhand:
- der Ablufttemperatur
- der Raumtemperatur (wenn ein Raumbediengerät Th-Tune vorhanden ist)
- der Zulufttemperatur
Die Auswahl erfolgt mit dem Parameter P154

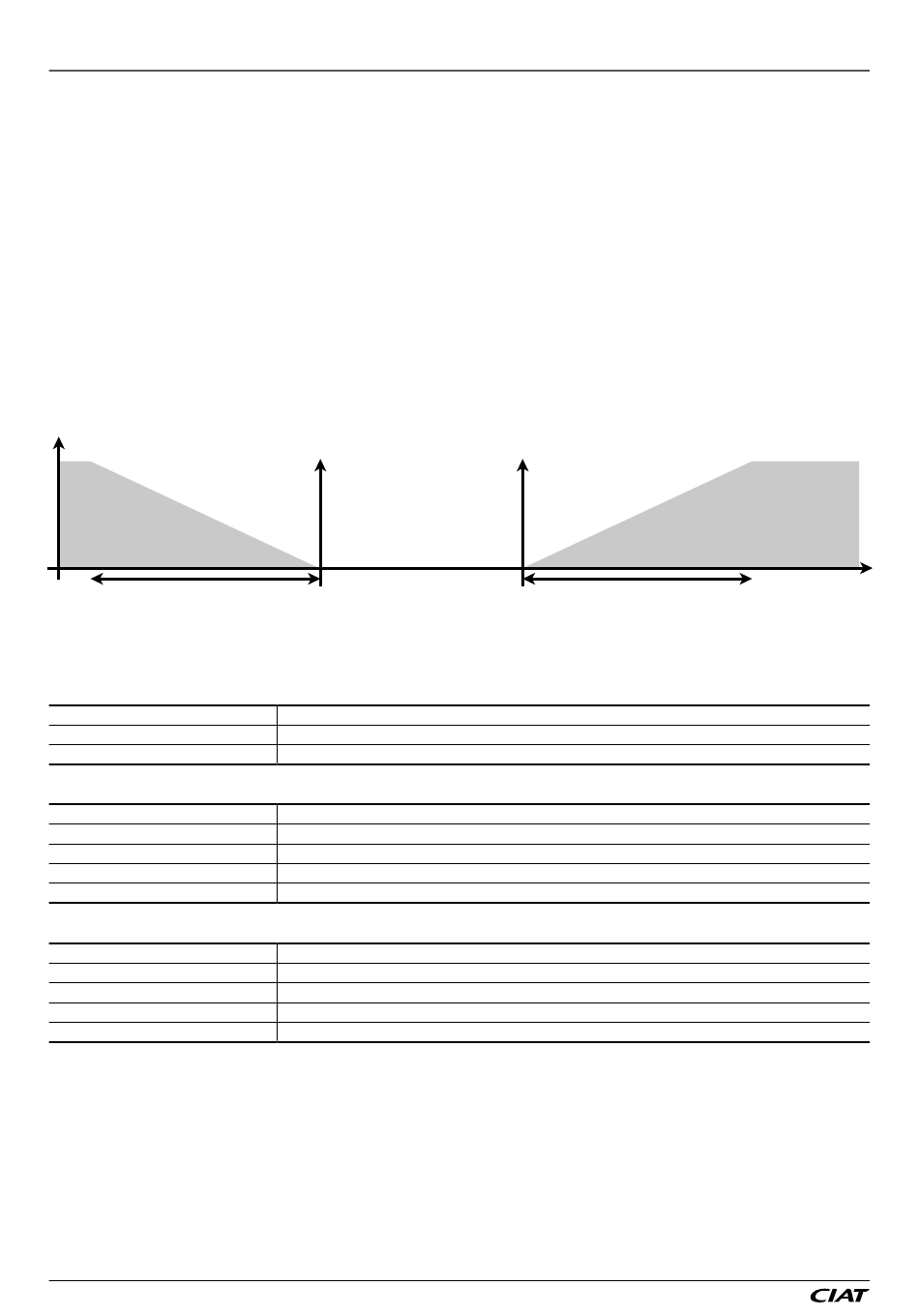

Die Temperatur wird im PID-Modus geregelt, der den Heizbedarf (P395) oder den Kühlbedarf (P394) berechnet. Es gibt einen
Sollwert für den Heizbetrieb (P180) und einen Sollwert für den Kühlbetrieb (P170), außerdem kann eine Totzone zwischen den
beiden Sollwerten festgelegt werden. Der berechnete Bedarf wird anschließend zwischen den Heiz- bzw. Kühlkomponenten
aufgeteilt.
Heizbedarf (%)
Proportionalband P182
- Die Sollwerte für den Heiz- und Kühlbetrieb dürfen sich im automatischen Betrieb (P155) nicht überschneiden
- im reinen Kühlbetrieb oder im reinen Heizbetrieb ist die Überlagerung der Sollwerte möglich.
154
155
168
PID Kühlbetrieb:
170
171
172
173
174
PID Heizbetrieb:
180
181
182
183
184
FLOWAY
®
ACCESS
Heizsollwert
Sollwert 1: P180
Sollwert 2: P181
Wahl der zu regelnden Temperatur
Wahl der Art der Temperaturregelung
Verzögerung für die Umschaltfreigabe von Kühlbetrieb auf Heizbetrieb
Temperatursollwert 1 im Kühlbetrieb
Temperatursollwert 2 im Kühlbetrieb
Proportionalband (P) des PID für die Temperaturregelung im Kühlbetrieb
I-Regelglied (I) im Kühlbetrieb
D-Anteil (D) des PID für die Temperaturregelung im Kühlbetrieb
Sollwert 1 im Heizbetrieb
Sollwert 2 im Heizbetrieb
Proportionalband (P) des PID für die Temperaturregelung im Heizbetrieb
I-Regelglied (I) des PID für die Temperaturregelung im Heizbetrieb
D-Anteil (D) des PID für die Temperaturregelung im Heizbetrieb
DE-14
Kühlbedarf (%)
Proportionalband P172
Sollwert
Kühlbetrieb
Sollwert 1: P170
Sollwert 2: P171
Raumtemperatur
Ablufttemperatur
Zulufttemperatur
