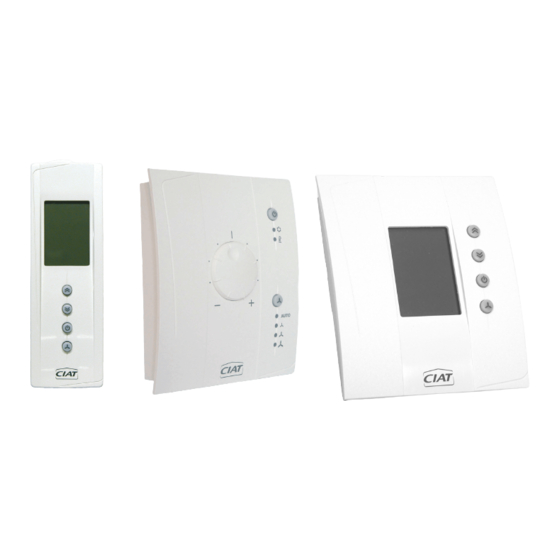

CIAT V3000 KNX Montage-, Betriebs- Und Wartungsanweisung
Vorschau ausblenden
Andere Handbücher für V3000 KNX:
- Gebrauchsanleitung (7 Seiten) ,
- Gebrauchsanleitung (7 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Installation
Fonctionnement
Mise en service
Maintenance
Installation
Operation
Commissioning
Maintenance
Montage-
Betriebs-und
Wartungs-
Anweisung
Instalación
Funcionamiento
Puesta en marcha
Mantenimiento
Installatie
Werking
Indienst stelling
Onderhoud
Installazione
Funzionamento
Avviamento
Manutenzione
Монтаж
Функционирование
Ввод в эксплуатацию
Т ехническое обслуживание
Tesisat
İşleyiş
Devreye alma
Bakım
N N 0 0 8 8 . . 3 3 4 4 C C
05 - 2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CIAT V3000 KNX
Inhaltszusammenfassung für CIAT V3000 KNX
- Seite 1 N N 0 0 8 8 . . 3 3 4 4 C C 05 - 2011 Installation Installatie Fonctionnement Werking Mise en service Indienst stelling Maintenance Onderhoud Installation Installazione Operation Funzionamento Commissioning Avviamento Maintenance Manutenzione Montage- Монтаж Betriebs-und Функционирование Wartungs- Ввод...
-
Seite 2: Inhaltsverzeichnis
Einzelheiten zum Display der Bediengeräte mit Anzeige PID-Regelung Algorithmus für 2-Rohr-Regelung Change-Over-Fühler Algorithmus der Regelung eines 2-Rohr-/ 2-elektr.-Leiter-Systems Algorithmus der Regelung eines 4-Rohr-Systems Algorithmus für Regelung des CIAT-HEE-Motors Kaskadenregelung der Außenluft / Zuluft Zuführung von Außenluft bei konstanter Temperatur 2 Eingänge für potentialfreie Kontakte Funkfernbedienung Parameter-Einstellung Berechnung des Energieverbrauchs pro Komfortgerät... -
Seite 3: Allgemeines V3000
Allgemeines Das System V3000 ist für alle Einsatzbereiche der CIAT-Komfortgeräte geeignet. In dieser Anleitung sind unter Berücksichtigung der Anlagenkonfiguration die verschiedenen Anwendungsbereiche des Systems V3000 beschrieben. Die grundlegenden Eigenschaften dieses Regelsystems sind: ✓ PID-Regelung ✓ Steuerungsfunktion auf Ventile und E-Heizung ✓... -
Seite 4: Benutzerbefehle
Benutzerbefehle ✓ Einstellung +/- der Temperatur (± 4,5 °C) ✓ Wahl einer automatischen oder manuellen Betriebsweise ✓ Auswahl Ein / Aus (entsprechend Betriebsmodus Komfort / Frostschutz im Standardbetrieb) Einstellung der Sollwerte Unabhängig vom Endgerätetyp hat die Einstellung des Temperatursollwertes sowohl Einfluss auf den Heiz-Komfortsollwert als auch auf den Kühl-Komfortsollwert. -
Seite 5: Pid-Regelung
PID-Regelung D-Glied (Td = 1 min) I-Glied (Tinteg = 10 min) P-Glied (BP = 4 K) Tinteg PID-Regelung Genauigkeit Schnelligkeit Tm: Gemessene Temperatur Tc: Sollwert Heizen BP: Proportionalband = Abweichung (Sollwert - Messwert), bei der eine Ventilöffnung von 100 % ausgelöst wird Tinteg: Integrationszeit = Zeitraum, in dem die Aktion I gleich der Aktion P ist Td: Differentialzeit = Regelschnelligkeit des Systems Zum besseren Verständnis der Proportionalen Integralen Differentialen Regelung sollten die 3 Glieder –... -
Seite 6: Algorithmus Für 2-Rohr-Regelung
Algorithmus für 2-Rohr-Regelung Ausgang Heizen / Kühlen Ventil Ventil Anforderung neutrale der Regelung Zone Stufe Anforderung der Regelung Die 2-Rohr-Regelung ermöglicht folgende Anwendungen: ✓ nur Kühlen ✓ nur Heizen ✓ Heizen / Kühlen mit Temperaturfühler (Change Over) am Gerät ✓ Heizen / Kühlen mit Change Over durch die Steuerzentrale oder durch eine KNX-Information Die Regelung wirkt gleichzeitig auf folgende Funktionen: ✓... -
Seite 7: Heizanforderung
➧ Heizanforderung ■ Im Komfort-, Stand-by- oder Sparmodus - Wassernetz mit Kaltwasserversorgung Kühlbedarf ➠ Das Regelventil wird geöffnet: Kühlbetrieb. - Wassernetz mit Warmwasserversorgung Heizbedarf ➠ Das Regelventil wird geöffnet: Heizbetrieb. ■ Im Abschaltmodus - Wassernetz mit Kaltwasserversorgung ➠ Es gibt keinen FROSTSCHUTZ aber eine Kälteverriegelung. - Wassernetz mit Warmwasserversorgung ➠... -
Seite 8: Algorithmus Der Regelung Eines 2-Rohr-/ 2-Elektr.-Leiter-Systems
Algorithmus für 2-Rohr- / 2-Leiter-Regelung Ausgang Heizen / Kühlen Ventil Ventil elektrisch Anforderung der Regelung Totzone Stufe Anforderung der Regelung HINWEIS: E-Heizung ✓ Warmwasser vorhanden, Betrieb der E-Heizung gemäß Markierung (a), sofern die Wassertemperatur unter 50 °C liegt (sonst ist E-Heizung nicht zulässig) ✓... -
Seite 9: Anforderung Und Lieferung (Von Kühlung Oder Heizung)
➧ Anforderung und Lieferung (von Kühlung oder Heizung) ■ Im Komfort-, Stand-by- oder Sparmodus - Wassernetz mit Kaltwasserversorgung Anforderung Kühlung ➠ Das Kaltwasser-Regelventil wird geöffnet: Kühlbetrieb. Anforderung Heizung ➠ Die E-Heizung wird eingeschaltet: Heizbetrieb. Durch einen minimalen neutralen Bereich von 2 K wird ein günstiger Regelbetrieb gewährleistet, bei dem ein Überlappen von Heiz- und Kühlsequenzen vermieden und ein Abstand zwischen den beiden Temperatursollwerten gehalten wird. -
Seite 10: Algorithmus Der Regelung Eines 4-Rohr-Systems
Algorithmus für 4-Rohr-Regelung Ausgang Heizen / Kühlen Ventil Ventil Anforderung neutrale der Regelung Zone Stufe Anforderung der Regelung Die 4-Rohr-Regelung ermöglicht folgende Anwendung: ✓ Heizen - Kühlen mit zwei Wasserregistern (mit neutralem Bereich) Das Regelsystem wirkt gleichzeitig auf folgende Funktionen: ✓... -
Seite 11: Algorithmus Für Regelung Des Ciat-Hee-Motors
Anforderung der Regelung ✓ Der Regler steuert die Drehzahl des CIAT-HEE-Ventilators stufenlos (Ausgang 0/10 V) je nach berechnetem Bedarf. ✓ Durch Einstellung der Steilheit der Regelcharakteristik kann entweder dem Betrieb mit niedrigen Ventilatorstufen (leiser Betrieb) oder einer stärkeren Steigung (günstigeres thermisches Verhalten) Vorrang gegeben werden. -
Seite 12: Außenluft Mit Konstanter Ausblastemperatur
Außenluft mit konstanter Ausblastemperatur COADIS 2 zur Kontrolle der Raumtemperatur Standard-Klimagerät mit einem Register mit motorbetriebenen Lamellen WANDTHERMOSTAT mit Raumtemperaturfühler Dieses Regelsystem soll die Frischluftzuführung bei konstanter Ausblastemperatur in einem Raum mit Komfortgerät gewährleisten, um die Raumtemperatur konstant zu halten und Wärmeverluste auszugleichen. Diese Regelung ist mit folgenden Anwendungen verfügbar: ✓... -
Seite 13: Funkfernbedienung
Die Funktionen dieser Fernbedienung entsprechen denen des Wandgerätes mit Anzeige. ✓ Für die möglichen Anzeigeoptionen wird auf Anleitung N08-35 verwiesen. ✓ Batterien: Die CIAT-Fernbedienung wird mit 2 mitgelieferten Batterien vom Typ LR03 betrieben. Die Lebensdauer der Batterien hängt von der Häufigkeit des Gebrauchs dieser Fernbedienung ab. DE - 12... -
Seite 14: Parameter-Einstellung
Einstellung Auswahl des Lufttemperaturfühlers Es kann gewählt werden, ob sich der Regelbetrieb nach dem Raumfühler und oder nach dem Rückluftfühler richten soll. Falls der ausgewählte Luftfühler defekt ist, übernimmt automatisch der andere Fühler dessen Funktion. Fehlermeldungen werden durch ein Symbol angezeigt und können im Diagnosemenü des Reglers eingesehen werden. Ausblasgrenzfühler Es besteht die Möglichkeit, einen Ausblasungsfühler einzustellen, mit dem eine obere und untere Begrenzung der Ausblastemperatur festgelegt werden kann (nur bei Version 2T und 4T). -
Seite 15: Diagnose
Außenluftparameter Anhand verschiedener Parameter können der Typ der Außenluftregelung, der Sollwert für die Ausblastemperatur und das zugehörige Proportionalband gewählt werden. Busparameter Ermöglichen die Definition mehr oder weniger komplexer Anwendungen. Die Nutzung dieser Parameter sollte Fachleuten vorbehalten bleiben. Diagnose Temperatursollwerte Es besteht die Möglichkeit, den aktuellen Komfortsollwert abzulesen. Art des Einsatzes Um zu überprüfen, ob die Anwendung (2 Rohre, 2 Rohre / 2 Leiter, 4 Rohre) korrekt ist. -
Seite 16: Master/Slave Ohne Überwachungszentrale
Wandgerät (2 Leiter) ✓ KNX 2 Leiter (mit kontinuierlicher Abschirmung) ✓ Fensterkontakt / Präsenzmelder … ✓ Wasseranschlüsse Leistungen von CIAT Lieferung eines vollständigen Gerätesatzes ✓ Regelung werkseitig vormontiert, eingestellt und getestet ✓ vollständiger Regelkreis (Regler, Endgerät, Fühler, Ventile, Ventilantriebe) ✓... - Seite 17 - www.ciat.com Documento non contrattuale. Nella preoccupazione costante di Compagnie Industrielle migliorare il suo materiale, CIAT si riserva il diritto di procedere d’Applications Thermiques senza preavviso a tutte le modificazioni tecniche necessarie. S.A. au capital de 26 728 480 €...
