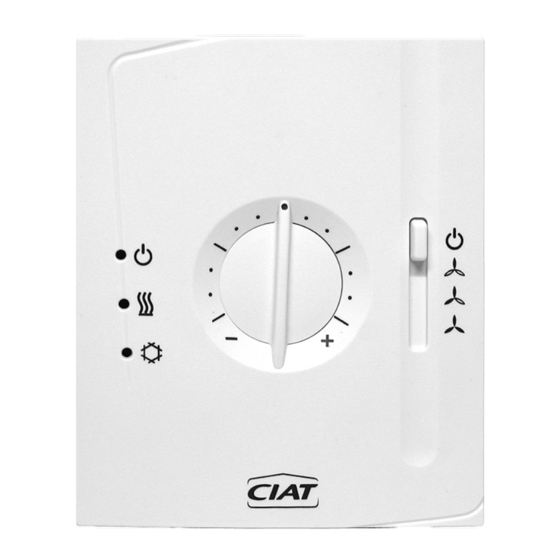

CIAT V30 Regelungshandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für CIAT V30
Inhaltszusammenfassung für CIAT V30
- Seite 1 DE7586978-01 12 - 2021 R e g e l u n g s h a n d b u c h...
-
Seite 2: Inhaltsverzeichnis
INHALT 1 - ALLGEMEINES ..................................3 2 - BETRIEB ....................................4 3 - GEBRAUCHSANWEISUNG ..............................5 4 - EXTERNER KONTAKT ECO/FROSTSCHUTZ ........................6 5 - MESSUNG DER LUFTTEMPERATUR ............................ 7 6 - MESSUNG DER WASSERTEMPERATUR ..........................8 7 - PARAMETEREINSTELLUNG ÜBER SWITCHES ........................9 8 - ANWENDUNGSDETAILS ...............................11 9 - STEUERUNG DES ELEKTRISCHEN HEIZREGISTERS ..................... -
Seite 3: Allgemeines
1 - ALLGEMEINES Das Regelsystem V30 ist ein Regelsystem von CIAT zur Ansteuerung nicht autonomer Klimageräte (Klimakonvektoren, Klimazentralen, Deckenkassetten,...) mit 2-Leitersystem, 2-Leitersystem mit elektrischem Heizregister oder 4-Leitersystem für Umluftbetrieb. Das Regelsystem V30 ist einsetzbar: ■ Entweder zur luftseitigen Regelung durch Einwirkung auf den Ventilator ■... -
Seite 4: Betrieb
2 - BETRIEB Die Regelung ist vom Typ Zweipunktregler. Elektr. Heizregister Ventil Ventil Rückluft- oder Totzone 4/6°K -3°K Raumtemperatur Heizsollwert Kühlsollwert 19°C 23 oder 25°C (1) Siehe mögliche Anwendungen zur Steuerung der elektrischen Heizregisters (Kap.: Steuerung des elektrischen Heizregisters) DE-4... -
Seite 5: Gebrauchsanweisung
Eingriffen des Reglers. Wird der M/A-Schalter und/oder das Potentiometer betätigt, während die Nachlüftung aktiviert ist, bleibt der V30 unwirksam, bis die 2 Minuten komplett abgelaufen sind. Nach Ablauf der Sicherheitsfunktion nimmt der V30 wieder seinen normalen Betrieb auf (Heiz- oder Kühlbetrieb, gewählte Drehzahl). -
Seite 6: Externer Kontakt Eco/Frostschutz
3 - GEBRAUCHSANWEISUNG ■ Wandthermostat Hotelausführung Es ist eine Ausführung mit einer Maßeinteilung des Drehschalters in Grad verfügbar. Diese Werte dienen nur als Hilfe bei der Benutzung des Drehschalters und zeigen nur an, welche T° gewählt wurde. Es gibt, abhängig von den gewählten Einstellungen, eine mehr oder weniger große Abweichung zwischen der am Drehschalter eingestellten Temperatur und der Raumtemperatur (mögliche Einstellung der Totzone von 4/6°K, Thermostat im Heiz- oder Kühlbetrieb). -
Seite 7: Messung Der Lufttemperatur
5 - MESSUNG DER LUFTTEMPERATUR ■ Der Einbauthermostat regelt die Lufttemperatur mit Hilfe eines Rückluftfühlers ■ Der Wandthermostat regelt die Lufttemperatur mit Hilfe: - Eines Raumfühlers (integriert) - Oder eines Rückluftfühlers. Bei einem Wandthermostat ist darauf zu achten, dass der Thermostat an einer geeigneten Stelle im Raum angebracht wird(nicht an Orten mit hoher Sonneneinstrahlung, nicht über Geräten, die Wärme abgeben, an einer Innenwand). -
Seite 8: Messung Der Wassertemperatur
In diesem Fall wird das Ventil stündlich geöffnet, um die Temperatur des Wasserkreislaufs zu überprüfen: - Variiert die Temperatur nicht, ändert der V30 seinen Zustand nicht. - Variiert die Temperatur und erfüllt sie die zuvor beschriebenen Bedingungen, schaltet der V30 den Regelzyklus wieder ein. DE-8... -
Seite 9: Parametereinstellung Über Switches
■ Vor jedem Eingriff am V30 muss das Gerät durch eine Unterbrechung der Stromversorgung spannungsfrei geschaltet werden. ■ Das Gehäuse des Major Line demontieren ■ Da das Regelsystem V30 ist nicht mit der Struktur des Geräts verbunden ist, bleibt es am Gehäuse. ■ Gehäuse und Thermostat zusammen entfernen (Abb. 1). - Seite 10 7 - PARAMETEREINSTELLUNG ÜBER SWITCHES Abb.3 Schalterstellung siehe Betrieb COM NTC Regelung V30 Zum Anschluss an Klemmenblock XB gemäß dem mit dem Gerät gelieferten elektrischen Schaltplan Legende Raumthermostat Rücklufttemperaturfühler Umschaltfühler Fensterkontakt Anschlussklemme Faston-Steckverbinder 2,8 mm Mehradriges Kabel DE-10...
-
Seite 11: Anwendungsdetails
8 - ANWENDUNGSDETAILS Komfortmodus Einstellung der Switches Heiz-Modus Umschalteingang Anwendung Anwendung (C/O) Lüftung Aktion (3 Stufen) Geschlossen bzw. Fühler stuft Wasser als warm Kein Ventil Lüftung ON ON ON OFF ON ON ON OFF 2 Leiter (ohne Ventil) Offen bzw. Fühler stuft Wasser als kalt ein ON OFF OFF Der Fühler erfasst weder warmes noch kaltes ON OFF OFF... - Seite 12 8 - ANWENDUNGSDETAILS Komfortmodus Frostschutzbetrieb KÄLTE-Modus Heiz-Modus Lüftung Lüftung Aktion Aktion (3 Stufen) (nur auf niedrigster Stufe) ON OFF OFF Kein Ventil Lüftung ON ON OFF Kein Ventil Lüftung ON ON OFF ON OFF OFF ON OFF OFF OFF OFF ON OFF OFF Kein Ventil Lüftung ON...
-
Seite 13: Steuerung Des Elektrischen Heizregisters
9 - STEUERUNG DES ELEKTRISCHEN HEIZREGISTERS ■ Das elektrische Heizregister wird abhängig von der gewählten Lüftungsstufe zeitproportional vom Thermostat gesteuert. ■ Die Einschaltsequenzen des elektrischen Heizregisters können wie folgt konfiguriert werden. ► Luftregelung / Anwendung B Elektrisches Register wird als Hauptstufe genutzt Lüftung + Lüftung Lüftung... - Seite 14 9 - STEUERUNG DES ELEKTRISCHEN HEIZREGISTERS ► Wasserseitige Regelung / Anwendung G Elektrisches Register wird als Hauptstufe genutzt Register Register Ventil C Ventil F Wasser mit neutraler T° Warmwasser Kaltwasser ► Wasserseitige Regelung / Anwendung H Elektrisches Register wird als Zusatzstufe genutzt Register Ventil C Ventil F...
-
Seite 15: Montage Und Gehäuseanschluss
10 - MONTAGE UND GEHÄUSEANSCHLUSS Dieses Gerät ist gemäß dem der Auftragsbestätigung beigefügten Schaltplan anzubringen. Die Installation muss fachgerecht und gemäß den geltenden Landesvorschriften und Gesetzen erfolgen. Um den Anforderungen der Klasse II gerecht zu werden, müssen die entsprechenden Installationsvorschriften eingehalten werden. Befestigung: ■... -
Seite 16: Technische Daten
11 - TECHNISCHE DATEN ■ Spannungsversorgung 230/1/50-60 Hz : - Maximaler Nennstrom des Hauptanschlusses: 10A - Ventil: 230V - 1A - Ventilator: 230V - 3A cosj 0.9 - Elektrisches Heizregister: 230V - 2000W maxi - Schutzart IP30, Klasse II ■ Komfortheizsollwert 19 °C ■... -
Seite 17: Einbaugehäuse
13 - EINBAUGEHÄUSE 130.7 121.7 14 - WANDGEHÄUSE DE-17... -
Seite 18: Konformität
15 - KONFORMITÄT EU-Konformitätserklärung UK Declaration of Conformity Dieses Gerät entspricht den Bestimmungen folgender This unit complies with the requirements of: europäischen Richtlinien: Electromagnetic Compatibility Regulations 2016 2014/30/EU (EMV) The Restriction of the Use of Certain Hazardous Substances in 2011/65/EU (RoHS) Electrical and Electronic Equipment Regulations 2012 VERORDNUNG (EG) Nr. - Seite 19 DE-19...
- Seite 20 Hersteller : Carrier S.C.S, Rte de Thil - 01120 Montluel, Frankreich. Gedruckt in der Europäischen Union. Nachdruck verboten, Änderungen vorbehalten.
