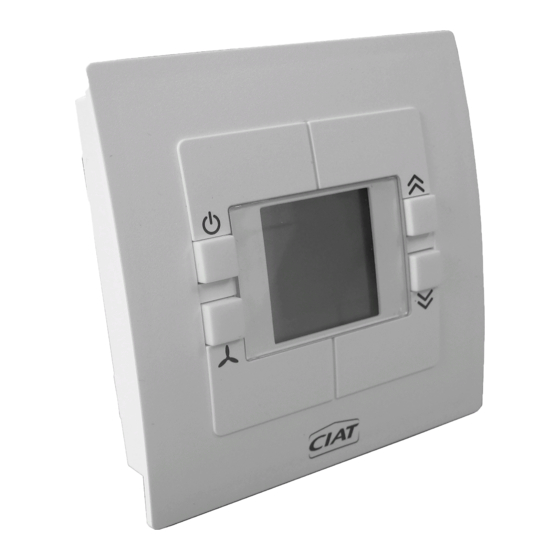

CIAT V300 Regelungshandbuch

CIAT V300 Regelungshandbuch

Vorschau ausblenden Andere Handbücher für V300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE7573444-03
12 - 2021
R e g e l u n g s
h a n d b u c h

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CIAT V300

Inhaltszusammenfassung für CIAT V300

  • Seite 1 DE7573444-03 12 - 2021 R e g e l u n g s h a n d b u c h...
  • Seite 2 Die Abbildungen in diesem Dokument dienen nur der Illustration und sind nicht Teil eines Verkaufs- oder Vertragsangebots.Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Änderungen vorzunehmen. V300 DE-2...

  • Seite 3: Inhaltsverzeichnis

    8 - DIAGNOSTIC ..................................12 9 - PRINZIPSCHEMA FÜR DEN ANSCHLUSS VON EINZELBEDIENGERÄTEN ..............13 10 - TEMPERATURMESSUNG ..............................15 11 - TECHNISCHE DATEN DER VOM V300 VERWENDETEN FÜHLER ................. 15 12 - MESSUNG DER WASSERTEMPERATUR ......................... 16 13 - FUNKBEDIENGERÄT ................................. 17 14 - MASTER-/SLAVE-FUNKTION ............................

  • Seite 4: Sicherheitshinweise/Handling

    Verbindungen des Geräts zu unterbrechen sind. Unterbrechen Sie den Netzanschluss mithilfe des Trenn- oder Leistungsschalters. Die Komponenten des Regelsystems V300 enthalten elektronische Bausteine. Aus diesem Grund können Sie bei nicht bestimmungsgemäßen Einsatz elektromagnetische Störungen verursachen oder durch elektromagnetische Störungen beeinträchtigt werden.

  • Seite 5: Warnhinweise Und Gefahren

    Die Ausrüstung muss in dem Gebäude, in dem sie installiert ist, gemäß NF C 15-100 vor Überstrom, Überspannung und Erdschlüssen gesichert werden. Der Leistungsschalter muss auf die gleiche Nennstromstärke reagieren wie das gekaufte CIAT-Gerät. Abfallentsorgung in Privathaushalten im Bereich der europäischen Union Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht mit dem Hausmüll...

  • Seite 6: V300

    Sie ermöglicht sowohl eine Programmierung der Zeitschaltung (Anschluss an die V300-Zonen-Zeitschaltuhr, Option) als auch eine Master/Slave-Steuerung. Sie steuert 230 V-Stellmotoren von Thermoventilen. Das System V300 besteht aus einer in der Komforteinheit eingebauten Regelung und einem Bediengerät, an dem die Sollwerte und die Betriebsart gewählt werden können.

  • Seite 7: Funktionsweise

    Schirmung an die Erdung des Komfortgerätes. (siehe Seite § 9 : REGEL-VERDRAHTUNGSSCHEMA EINZELGERÄT und § 14 MASTER-/SLAVE-FUNKTION: Schaltplan) Die Regelung V300 erlaubt auch ein Funktionieren auf der Luft(Aussehen) (ohne Schieber) ■ In diesem Fall bleibt die Pumpenbenutzung condensats auf den mit dieser Regelungsweise(Regelungsmodus) ausgerüsteten Geräten der Verantwortlichkeit clientet / oder Installateur im Falle der Funktionsstörung dieser Pumpe(Pomps)

  • Seite 8: Wandgeräte Mit Kabel- Oder Funkverbindung

    : Aus : Heizbetrieb läuft : Kühlbetrieb läuft : Manuelle Lüftungsregelung : Alarm und Fehler : Automatische Regelung : Balkenanzeige für die Abweichung vom Sollwert Temperaturwert T°: Wert des Raumtemperaturfühlers, wenn P11=1 Wert des Ablufttemperaturfühlers, wenn P11 =0 V300 DE-8...

  • Seite 9: Erklärung Der Symbole

    (Ausschalten der Maschine). Die Tasten auf dem Bediengerät werden inaktiv Allgemeiner Alarm Master-Gerät, hat aber die Verbindung mit seinen Slave-Geräten verloren Symbol (siehe d07 = 1.0.0) Master- oder Einzelgerät, hat aber die Verbindung mit der Zonen-Zeitschaltuhr verloren Symbol (siehe d08 = 2) DE-9 V300...

  • Seite 10: Anlagenparameter

    Standardwert Parameters an den Slave Mit dieser Zonennummer kann eine Verbindung zur Zonennummer 1...6 Zonen-Zeitschaltuhr V300 hergestellt werden Sollwert für die Heizregelung im Komfortbetrieb P04 + 0,5...P03-2,0 Komfortsollwert Heizen 19,0 in Schritten von 0,5 Sollwert für die Kühlregelung im Komfortbetrieb P02 + 2,0...P05-0,5...
  • Seite 11 Komfort-Heizbetrieb, Aus im Spar- und im Frostschutzbetrieb 0 = Elektro-Heizregister gesperrt 1 = Elektro-Heizregister nur als Hauptheizung Betrieb des Elektro- 2 = E-Heizung nur als Zusatzheizung 0: 1: 2: 3 Heizregisters 3 = Elektro-Heizregister als Hauptheizung und als Zusatzheizung DE-11 V300...

  • Seite 12: Diagnostic

    1 = Kommunikation OK 2 = Unterbrechung der Kommunikation Software-Version der Regelung Tastenfolge zur Sperrung/Entsperrung der Tastatur: ■ Die Tasten 5 s lang gleichzeitig drücken: Die Tastatur ist gesperrt ■ Die Tasten 5 s lang gleichzeitig drücken: Die Tastatur ist entsperrt V300 DE-12...

  • Seite 13: Prinzipschema Für Den Anschluss Von Einzelbediengeräten

    Magnetventil gemäß ARC Anschlussklemme Bauseits zu stellendes Material Montage durch CIAT als Option Bauseitiger Anschluss Paarweise verdrillt und geschirmt Gemeinsam B a u s e i t i g e r A n s c h l u s s f a l l s...
  • Seite 14 - Kondenswasserpumpe und Zustand der Kondensatwanne sowie die Alarm-Kontakte D1 und D2 überprüfen. Anzeige - Siehe Wert von d07 Fenster geöffnet oder Befehl „Frostschutzbetrieb“ von der Zonen-Zeitschaltuhr V300 Anzeige Frostschutzbetrieb Tastatur gesperrt: Die Tasten pgleichzeitig Das Bediengerät leuchtet, aber keine der Tasten reagiert 5 s lang drücken, um die Tastatur zu verriegeln oder entriegeln.

  • Seite 15: Temperaturmessung

    10 - TEMPERATURMESSUNG Das V300 bietet die Möglichkeit, die Lufttemperatur mit Hilfe eines Abluftfühlers oder eines Raumfühlers zu regeln (P11). Sofern eine Wahl zwischen diesen beiden Messfühlern möglich ist, sollte vorzugsweise der Raumfühler verwendet werden, da dieser die Raumtemperatur besser wiedergibt.

  • Seite 16: Messung Der Wassertemperatur

    ■ Umschalt-Betrieb bei neutraler Wassertemperatur: In diesem Fall, und wenn die Regelung einen tatsächlichen Bedarf feststellt, startet die V300 stündlich einen Testzyklus am Ventil, um die verfügbare Wassertemperatur des Kreislaufes zu überprüfen (Öffnung des Ventils zu 100 %, um einen Wasserumlauf im Register des Endgerätes freizugeben).

  • Seite 17: Funkbediengerät

    ■ Die Batterien nicht mit dem Hausmüll entsorgen. Die Batterien zum Schutz der Umwelt entsprechend den geltenden Vorschriften entsorgen. ■ Nicht wiederaufladbare Batterien niemals nachladen, Batterien nicht zerlegen und nicht ins Feuer werfen. ■ Sie sollten nicht hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt werden. ■ Nicht verbrennen. DE-17 V300...
  • Seite 18 - Wenn beim Aktivieren des Bediengerätes einige Sekunden lang die Anzeige „bAt“ aufleuchtet (anstelle des blinkenden „----°C“ ), müssen die Batterien des Bediengerätes unbedingt ausgetauscht werden - I m Fall oder "schlägt" ob feste Allüren(Gänge,Aussehen), die Haufen die Ernährung des Terminals nicht mehr versichern(gewährleisten) können. Obligatorische Veränderung der Haufen. V300 DE-18...

  • Seite 19: Master-/Slave-Funktion

    / die Tastatur ist gesperrt. Die Slaves im Kreis arbeiten im letzten vom Master angewiesenen Betriebszustand weiter. Die Slaves werden weiterhin von der Zonen-Zeitschaltuhr Zone V300 gesteuert, falls eine solche vorhanden ist. → Bei Alarm an einem der Slaves: Nur der betroffene Slave schaltet ab / die anderen Geräte arbeiten weiter nach den Steuerbefehlen des Masters und dessen...
  • Seite 20 Slaves aus. Soll nur der betreffende Slave geändert werden, muss zuvor die Busverbindung abgeklemmt werden (über den Steckverbinder) und für die Eingabe der Änderung ein Bediengerät angeschlossen werden. Anschlussschema: Master/Slave V300 Master V300 Slave 1 V300 Master 2 1 x Verdrilltes Adernpaar Schirmung (1) Zum Slave N: Klemmen 24, 25 - maximal 30 Meter Denken Sie daran, die Positionen der Bus-Anschlüsse für zukünftige Wartungsarbeiten oder Erweiterungen zu notieren.

  • Seite 21: Pi-Regelung

    Die Regelung ermöglicht die Steuerung eines Heizstrahlers mit einem 230-V-Thermoventil oder eines Elektro-Konvektors (230 V/ max. 2000 W) über P21 = 2. In diesem Fall stoppt die V300-Regelung die Belüftung des Komfortgerätes im Heizbetrieb und schaltet sie das Ventil des angeschlossenen Heizstrahlers oder Elektro-Konvektors im Zweipunktbetrieb ein.

  • Seite 22: Universaleingänge

    16 - UNIVERSALEINGÄNGE Das Regelsystem V300 verfügt über 2 konfigurierbare potentialfreie Eingänge. Werkseitig sind diese beiden Eingänge D1 ┴ und D2 ┴ gebrückt. Wenn Kontakte an diesen Eingängen angeschlossen werden sollen (beispielsweise Fensterkontakt), müssen die Brücken entfernt werden. ■ Universaleingang D1 Dieser Eingang ist mit den Parametern P14 und P16 konfigurierbar.

  • Seite 23: Anschluss Des Fensterkontaktes

    - Wenn das Fenster wieder geschlossen wird, startet das Gerät automatisch neu. - Die Anzeige des Bediengerätes kehrt nach 10 Sekunden zur Normalansicht zurück (Zeit für die Synchronisation zwischen Bediengerät und Regelung). Hinweis: Im Fall eines Master/Slave-Kreises, müssen die Fensterkontakte am Mastergerät angeschlossen werden (Alle Kontakte in Serie, Öffner DE-23 V300...

  • Seite 24: Zentralsteuerung Mit V300

    18 - ZENTRALSTEUERUNG MIT V300 CIAT bietet in Verbindung mit dem V300 die Möglichkeit einer Zentralsteuerung an. Steuerung durch zentrale Zonen-Zeitschaltuhr für die Komfortgeräte. Maximum: 30 Büros (entsprechend den Master- und/und oder Einzelgeräten Zonen-Zeitschaltuhr Büro 1 Büro 2 Büro 3 Bediengerät der Zonen-...

  • Seite 25: Elektrische Anschlüsse - Kabeltypen

     Einer Zusammenfassung der verwendeten Bus-Kabeltypen und ihrer Längen  Der Position der Zonenzeitschaltuhr im Gebäude (falls vorhanden) Anmerkung: Wenn Sie die CIAT-Kundenbetreuung mit Arbeiten an der Anlage beauftragen, sollten Sie damit rechnen, dass die CIAT-Servicetechniker stets nach den oben genannten Anlagenmerkmalen fragen werden.

  • Seite 26: Abmessungen Der Bediengeräte

    10 à 85 % HR EUBAC EN 15500 Ohne Kondensation RoHS Richtline 2011/65/UE Ausführung Ergänzende Informationen Gewicht (kg) 0,315 Montageanleitung N° 12,53A V300 Abmessungen L x H x T (mm) 105 x 93 x 59 Voreingestellte Parameter Parameter-Datenblatt FO300 V300 DE-26...

  • Seite 27: Verwendung Der Bediengeräte

    Das Gerät kann nur heizen. „2-Leiter-Kühl-/Heizsysteme mit el. Heizung“ Ob Wärme- oder Kälte erzeugt wird, hängt von der Wassertemperatur ab. ■ Wenn das Wasser warm ist, kann das Gerät heizen. ■ Wenn das Wasser kalt ist, kann das Gerät kühlen. DE-27 V300...
  • Seite 28 Hersteller : Carrier S.C.S, Rte de Thil - 01120 Montluel, Frankreich. Gedruckt in der Europäischen Union. Nachdruck verboten, Änderungen vorbehalten.
