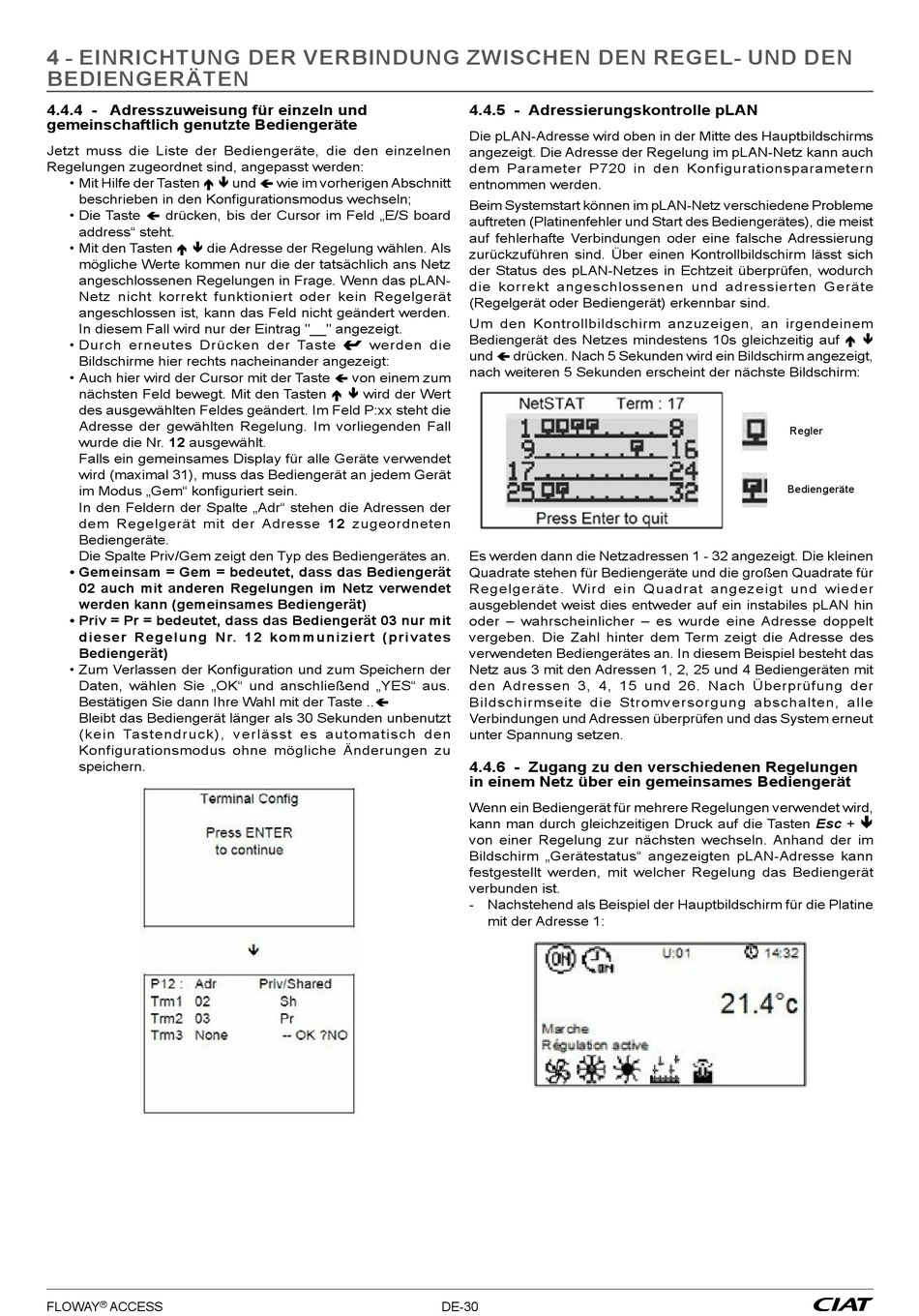

4 - EINRICHTUNG DER VERBINDUNG ZWISCHEN DEN REGEL- UND DEN
BEDIENGERÄTEN
4.4.4 - Adresszuweisung für einzeln und
gemeinschaftlich genutzte Bediengeräte
Jetzt muss die Liste der Bediengeräte, die den einzelnen
Regelungen zugeordnet sind, angepasst werden:
• Mit Hilfe der Tasten
beschrieben in den Konfigurationsmodus wechseln;
• Die Taste
drücken, bis der Cursor im Feld „E/S board
address" steht.
• Mit den Tasten
die Adresse der Regelung wählen. Als
mögliche Werte kommen nur die der tatsächlich ans Netz
angeschlossenen Regelungen in Frage. Wenn das pLAN-
Netz nicht korrekt funktioniert oder kein Regelgerät
angeschlossen ist, kann das Feld nicht geändert werden.
In diesem Fall wird nur der Eintrag "__" angezeigt.
• Durch erneutes Drücken der Taste
Bildschirme hier rechts nacheinander angezeigt:
• Auch hier wird der Cursor mit der Taste
nächsten Feld bewegt. Mit den Tasten
des ausgewählten Feldes geändert. Im Feld P:xx steht die
Adresse der gewählten Regelung. Im vorliegenden Fall
wurde die Nr. 12 ausgewählt.
Falls ein gemeinsames Display für alle Geräte verwendet
wird (maximal 31), muss das Bediengerät an jedem Gerät
im Modus „Gem" konfiguriert sein.
In den Feldern der Spalte „Adr" stehen die Adressen der
dem Regelgerät mit der Adresse 12 zugeordneten
Bediengeräte.
Die Spalte Priv/Gem zeigt den Typ des Bediengerätes an.
• Gemeinsam = Gem = bedeutet, dass das Bediengerät
02 auch mit anderen Regelungen im Netz verwendet
werden kann (gemeinsames Bediengerät)
• Priv = Pr = bedeutet, dass das Bediengerät 03 nur mit
dieser Regelung Nr. 12 kommuniziert (privates
Bediengerät)
• Zum Verlassen der Konfiguration und zum Speichern der
Daten, wählen Sie „OK" und anschließend „YES" aus.
Bestätigen Sie dann Ihre Wahl mit der Taste ..
Bleibt das Bediengerät länger als 30 Sekunden unbenutzt
(kein Tastendruck), verlässt es automatisch den
Konfigurationsmodus ohne mögliche Änderungen zu
speichern.
FLOWAY
®
ACCESS
und
wie im vorherigen Abschnitt
werden die
von einem zum
wird der Wert
4.4.5 - Adressierungskontrolle pLAN
Die pLAN-Adresse wird oben in der Mitte des Hauptbildschirms
angezeigt. Die Adresse der Regelung im pLAN-Netz kann auch
dem Parameter P720 in den Konfigurationsparametern
entnommen werden.
Beim Systemstart können im pLAN-Netz verschiedene Probleme
auftreten (Platinenfehler und Start des Bediengerätes), die meist
auf fehlerhafte Verbindungen oder eine falsche Adressierung
zurückzuführen sind. Über einen Kontrollbildschirm lässt sich
der Status des pLAN-Netzes in Echtzeit überprüfen, wodurch
die korrekt angeschlossenen und adressierten Geräte
(Regelgerät oder Bediengerät) erkennbar sind.
Um den Kontrollbildschirm anzuzeigen, an irgendeinem
Bediengerät des Netzes mindestens 10s gleichzeitig auf
und
drücken. Nach 5 Sekunden wird ein Bildschirm angezeigt,
nach weiteren 5 Sekunden erscheint der nächste Bildschirm:
Es werden dann die Netzadressen 1 - 32 angezeigt. Die kleinen
Quadrate stehen für Bediengeräte und die großen Quadrate für
Regelgeräte. Wird ein Quadrat angezeigt und wieder
ausgeblendet weist dies entweder auf ein instabiles pLAN hin
oder – wahrscheinlicher – es wurde eine Adresse doppelt
vergeben. Die Zahl hinter dem Term zeigt die Adresse des
verwendeten Bediengerätes an. In diesem Beispiel besteht das
Netz aus 3 mit den Adressen 1, 2, 25 und 4 Bediengeräten mit
den Adressen 3, 4, 15 und 26. Nach Überprüfung der
Bildschirmseite die Stromversorgung abschalten, alle
Verbindungen und Adressen überprüfen und das System erneut
unter Spannung setzen.
4.4.6 - Zugang zu den verschiedenen Regelungen
in einem Netz über ein gemeinsames Bediengerät
Wenn ein Bediengerät für mehrere Regelungen verwendet wird,
kann man durch gleichzeitigen Druck auf die Tasten Esc +
von einer Regelung zur nächsten wechseln. Anhand der im
Bildschirm „Gerätestatus" angezeigten pLAN-Adresse kann
festgestellt werden, mit welcher Regelung das Bediengerät
verbunden ist.
- Nachstehend als Beispiel der Hauptbildschirm für die Platine
mit der Adresse 1:
DE-30
Regler
Bediengeräte
