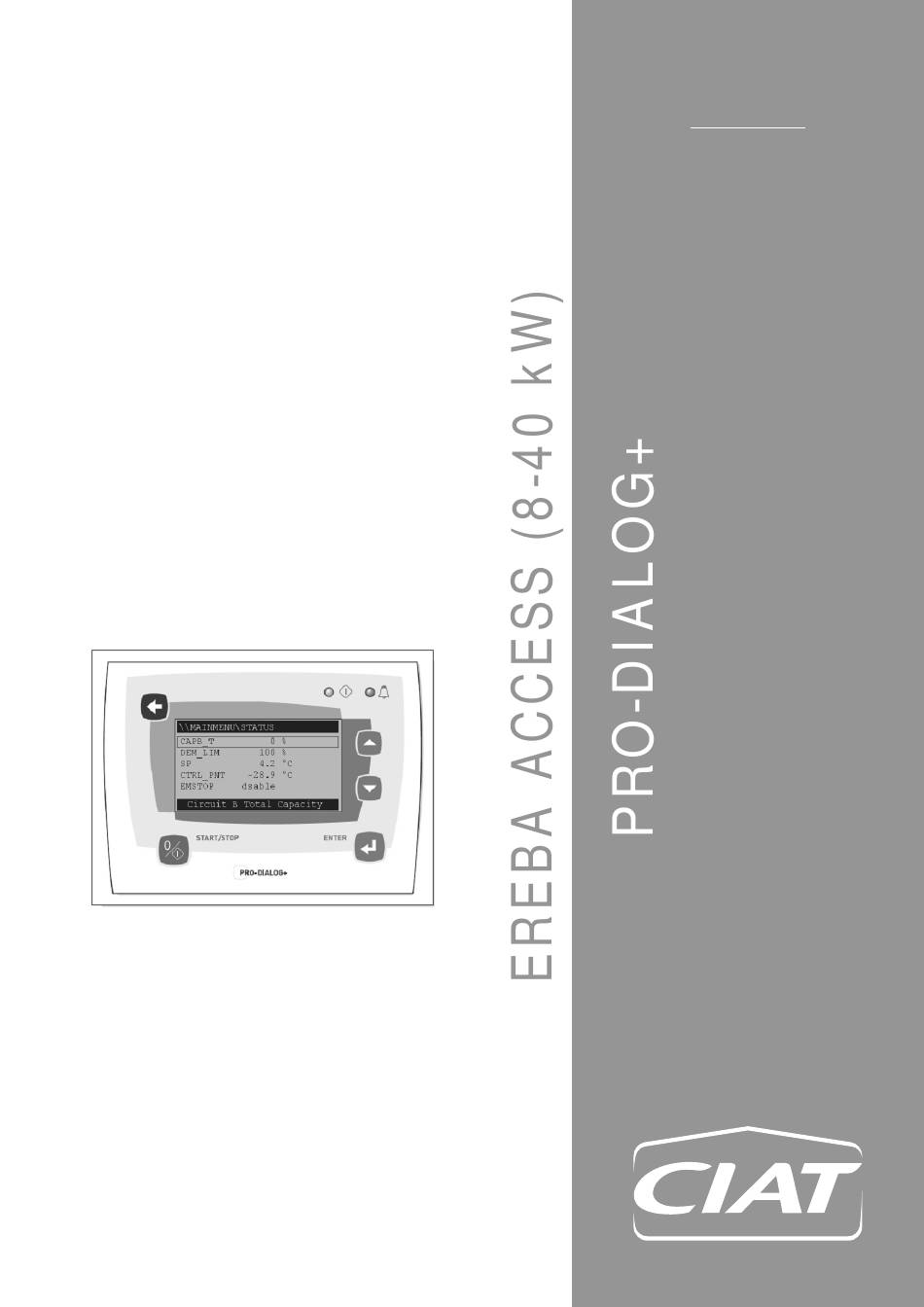

- Seite 1 30183 11- 2016 Handbuch der Regelung...
-
Seite 3: Inhaltsverzeichnis
INHALT 1 - SICHERHEITSHINWEISE ........ 2 6 - FEHLERSUCHE UND STÖRUNGSERMITTLUNG ......22 1.1 - Allgemeines ............ 2 6.1 - Allgemeines ........... 22 1.2 - Vorkehrungsmaßnahmen gegen Stromschläge .. 2 6.2 - Alarmanzeigen ..........22 2 - ALLGEMEINE BESCHREIBUNG ..... 2 6.3 - Alarmrückstellung .......... -
Seite 4: Sicherheitshinweise
1 - SICHERHEITSHINWEISE 1.1 - Allgemeines 1.2 - Vorkehrungsmaßnahmen gegen Stromschläge Die Installation, die Inbetriebnahme und die Wartung der Anlage sind dann mit einem gewissen Gefährdungsrisiko verbunden, Der Zugang zu den elektrischen Teilen, darf nur solchen Perso- wenn bestimmten Punkten bei der Installation nicht genügend nen gestattet werden, die entsprechend den IEC-Empfehlungen Beachtung geschenkt wird;... -
Seite 5: Beschreibung Der Hardware
3 - BESCHREIBUNG DER HARDWARE 3.1 - Allgemeines Alle Platinen sind über den internen LEN-Bus ansprechbar. Die NRCP2-BASE-Platine arbeitet dauernd die von den verschiede- Das Regelsystem umfasst eine NRCP2-BASE-Platine für ein- nen Druck- und Temperatursensoren eingegangenen Informati- kreisige Geräte (mit bis zu zwei Verdichtern) und zwei NRCP2- onen ab. -
Seite 6: Anschlüsse An Der Kundenseitigen Klemmleiste
3 - BESCHREIBUNG DER HARDWARE 3.6 - Anschlüsse an der kundenseitigen Klem- mleiste 3.6.1 - Allgemeine Beschreibung Die unten angeführten Kontakte stehen an der für den Kunden bestimmten Klemmenleiste der NRCP2-BASE-Platine zur Ver- fügung. Einige von ihnen lassen sich nur verwenden, wenn die Maschine im Fernsteuerungsmodus arbeitet (Remote). -
Seite 7: Spannungsfreier Kontakt Ein/Aus/Kühlen/Heizen
3 - BESCHREIBUNG DER HARDWARE 3.6.2 - Spannungsfreier Kontakt Ein/Aus/Kühlen/ Heizen Wenn das Gerät in der entfernten Betriebsart (Remote) arbeitet, wird die automatische Umschaltfunktion Heizen/Kühlen nicht ge- wählt und dies wird von der Anwenderkonfiguration zugelassen (Wärmepumpe und Pro-Dialog-Schnittstellen-Wahl), und der Be- trieb der Ein-/Aus-Kontakte und der Heiz-/Kühl-Kontakte ist wie folgt: Ohne Multiplexbetrieb... -
Seite 8: Einstellung Der Pro-Dialog+-Regelung

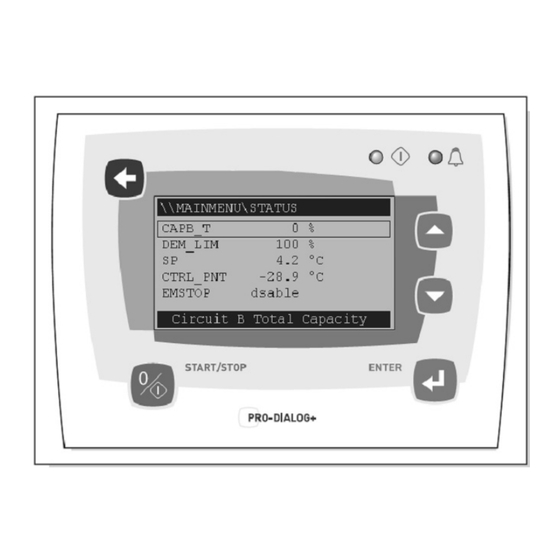

4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.1 - Allgemeine Vorzüge Die Schnittstelle umfasst die verschiedenen nachstehenden HINWEIS: Wird die Schnittstelle über lange Zeit nicht Bildschirme: verwendet, wird sie schwarz. Die Regelung ist immer aktiv, • Vorgabe-Bildschirme mit direkter Anzeige der Haupt- die Betriebsart bleibt unverändert. -
Seite 9: Parameteränderung
4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.6 - Parameteränderung 4.7 - Betriebsart-Bildschirm Ein Konfigurationsparameter kann durch Positionieren des Cur- Das Gerät ist im Local Off-Modus (Lokal aus), und einmaliges sors und anschließendes Drücken der Eingabetaste erfolgen. Drücken der Ein-/Aus-Taste (0/1) aktiviert die Anzeige des Be- triebsart-Bildschirms. -
Seite 10: Menü-Struktur
4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.8 - Menü-Struktur EREBA ACCESS DE - 8... -
Seite 11: Detaillierte Menübeschreibung
4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9 - Detaillierte Menübeschreibung ACHTUNG: Je nach den Geräte-Charakteristika werden bestimmte Menüposten möglicherweise nicht benutzt. 4.9.1 - GENUNIT-Menü NAME FORMAT MASSEINHEIT BESCHREIBUNG ctrl_typ 0/1/2 Lokal = 0. Netzwerk = 1. Entfernt = 2 STATUS Running/Off/Stopping/ Betriebsstatus Delay Normal/Partial/Shutdown... -
Seite 12: Inputs-Menü
4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.5 - INPUTS-Menü NAME FORMAT MASSEINHEIT BESCHREIBUNG ONOFF_SW Open/Close Entfernter Start-/Stopp-Kontakt HC_SW Open/Close Entfernter Heiz-/Kühl-Kontakt on_ctrl Off, On Cool, On Heat, Aktuelle Regelung On Auto SETP_SW Open/Close Entfernter Sollwert-Kontakt LIM_SW1 Open/Close Entfernter Leistungsbegrenzungs-Kontakt 1 LIM_SW2 Open/Close Entfernter Leistungsbegrenzungs-Kontakt 2 FLOW_SW... - Seite 13 4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.8 - RUNTIME-Menü NAME FORMAT MASSEINHEIT BESCHREIBUNG HR_MACH nnnnn hours Geräte-Betriebsstunden st_mach nnnnn Anzahl Anläufe, Gerät HR_CP_A1 nnnnn hours Betriebsstunden Verdichter A1 st_cp_a1 nnnnn Anzahl Anläufe, Verdichter A1 HR_CP_A2 nnnnn hours Betriebsstunden Verdichter A2 st_cp_a2 nnnnn Anzahl Anläufe, Verdichter A2 HR_CP_A3...
-
Seite 14: Config-Menü
4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.10 - ALARMS-Menü NAME BESCHREIBUNG ALARMRST Alarmrückstellung CUR_ALRM Aktuelle Alarme ALMHIST1 Alarmprotokoll 4.9.11 - CONFIG-Menü NAME BESCHREIBUNG GEN_CONF Menü allgemeine Konfiguration PUMPCONF Menü, Wasserpumpen-Konfiguration HC_CONFIG Menü Heiz-/Kühl-Konfiguration RESETCFG Menü Rückstellungs-Konfiguration USERCONFIG Menü Benutzer-Konfiguration SCHEDULE Zeitplan HOLIDAY Ferienkalender BRODCAST... - Seite 15 4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.15 - SCHEDULE-Menü NAME BESCHREIBUNG OCC1P01S Gerät ein/aus-Zeitplan OCC1P02S Geräte-Sollwertwahl-Zeitplan 4.9.16 - HOLIDAY-Menü NAME BESCHREIBUNG HOLDY_01 Ferien-Zeitraum 1 HOLDY_02 Ferien-Zeitraum 2 HOLDY_03 Ferien-Zeitraum 3 HOLDY_04 Ferien-Zeitraum 4 HOLDY_05 Ferien-Zeitraum 5 HOLDY_06 Ferien-Zeitraum 6 HOLDY_07 Ferien-Zeitraum 7 HOLDY_08 Ferien-Zeitraum 8 HOLDY_09...
- Seite 16 4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.20 - HCCONFIG-Menü NAME FORMAT VORGABE MASSEINHEIT BESCHREIBUNG auto_sel No/Yes Automatische Umschalt-Wahl cr_sel 0 bis 2 Kühlungsrückstellungs-Wahl hr_sel 0 bis 2 Heizungsrückstellungs-Wahl 1 = Außentemp., 0 = keine, 2 = Delta T heat_th -20 bis 0 °C Außentemperatur-Schwelle, Kühlbetrieb boil_th...
- Seite 17 4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.25 - OCC1PSX-Menü Zeitplan-Typ: Die Regelung umfasst zwei Zeitgeber-Programme -Zeitplan 1 Time MON: Montag und Zeitplan 2 - die aktiviert werden können. TUE: Dienstag Das erste Zeitgeber-Programm (Zeitplan 1) bietet die Möglichkeit, WED: Mittwoch das Gerät automatisch vom Besetzt- in den Unbesetzt-Modus THU: Donnerstag umzuschalten: das Gerät läuft in den besetzten Zeiträumen an.
- Seite 18 4 - EINSTELLUNG DER PRO-DIALOG+-REGELUNG 4.9.26 - HOLIDY0XS-Menü Diese Funktion wird zur Definierung von 16 Feiertags-Zeiträumen ACHTUNG: Die Übertragungs-Funktion muss aktiviert benutzt. Jeder Zeitraum wird mit Hilfe von drei Parametern defi- werden, um den Ferien-Zeitplan zu nutzen, selbst wenn niert: dem Monat, dem Anfangstag und der Dauer des Feiertags- das Gerät im freistehenden Modus läuft (nicht mit dem Zeitraums.
-
Seite 19: Betrieb Der Pro-Dialog Plus-Regelung
5 - BETRIEB DER PRO-DIALOG PLUS-REGELUNG 5.1 - Anlaufen und Abschalten (Start/Stop) • Befehl auf Stopp eingestellt: das Gerät wird schaltet ab. • Befehl auf Start eingestellt: das Gerät läuft entsprechend In nachstehender Tabelle sind die Regelungsart der Maschine Zeitplan1. und Anlauf- oder Abschaltstatus im Hinblick auf die folgenden •... -
Seite 20: Auswahl Heizen/Kühlen/Auto
5 - BETRIEB DER PRO-DIALOG PLUS-REGELUNG 5.2.2 - Auswahl Heizen/Kühlen/Auto • Fernschaltung Heizen/Kühlen: Diese Schaltung ist nur In obiger Tabelle ist der Heiz-/Kühl-Betrieb der Maschine auf Ba- aktiv, wenn die Maschine sich im Modus Fernbedienung sis der nachstehenden Parameter zusammengefasst: befindet. -
Seite 21: Regel-Punkt
5 - BETRIEB DER PRO-DIALOG PLUS-REGELUNG 5.5 - Wärmetauscher-Frostschutz 5.6.2 - Rückstellung Durch eine Rückstellung wird die aktive Solltemperatur so ver- Die Heizung für den Wärmetauscher und die Wasserpumpe (für ändert, dass weniger Maschinenleistung erforderlich ist (im Kühl- Geräte mit einer Pumpe) kann eingeschaltet werden, um den modus wird die Solltemperatur erhöht, im Heiz-modus wird sie Wärmetauscher zu schützen, wenn er durch Einfrieren beschä- gesenkt). -
Seite 22: Leistungsregelung
5 - BETRIEB DER PRO-DIALOG PLUS-REGELUNG 5.9 - Leistungsregelung Der Anwender kann die als letztes zur Verfügung stehenden Diese Funktion wählt die jeweils erforderliche Anzahl Ver-dichter, Elektroheizstufen als Sicherheitsstufen konfigurieren. In diesem die aktiv sind, um die Wärmetauscher-Wassertemperatur auf dem Fall wird die Sicherheitsstufe nur dann zusätzlich zu den ande- Sollwert zu halten. - Seite 23 5 - BETRIEB DER PRO-DIALOG PLUS-REGELUNG Das Folgegerät muss kontinuierlich im Netzwerkmodus verbleiben. Zum Abschalten des Leit-/Folge-Gerätes Lokal aus (Local Off) am Leitgerät auswählen oder die spannungsfreien Kontakte für die Fernsteuerung verwenden, wenn das Gerät für die Fernsteuerung konfiguriert wurde. Als eine der Funktionen des Leitgerätes (je nach Konfiguration) kann festgelegt werden, ob das Leitgerät oder das Folge-gerät die das Leitgerät oder das Folgegerät sein soll.
-
Seite 24: Fehlersuche Und Störungsermittlung
6 - FEHLERSUCHE UND STÖRUNGSERMITTLUNG 6.1 - Allgemeines Die Pro-Dialog+-Regelung verfügt über zahlreiche Hilfsfunk- tionen zur Fehlersuche. Über die Maschinen-Bedientafel und die verschiedenen Menüs erhält man Zugriff auf alle Betriebs- zustände der Maschine. Wird ein fehlerhafter Betriebszustand ermittelt, wird ein Alarm ausgelöst und im Alarm-Menü, Unter- menüs CUR_ALRM und ALARMRST wird der zugehörige Feh- lercode gespeichert. -
Seite 25: Alarmcodes
6 - FEHLERSUCHE UND STÖRUNGSERMITTLUNG 6.4 - Alarmcodes Alarm Alarm- Alarmbeschreibung Rückstelltyp Wahrscheinliche Massnahme der Regelung code Ursache Thermistor-Fehler th-01 Sensorfehler, Flüssigkeitseintritt, Automatisch, wenn die vom Sensor Thermistor defekt Gerät schaltet ab Wasser-Wärmetauscher gemessene Temperatur wieder normal ist th-02 Sensorfehler, Flüssigkeitsaust., Wie oben Wie oben Wie oben... - Seite 26 6 - FEHLERSUCHE UND STÖRUNGSERMITTLUNG Alarm Alarm- Alarmbeschreibung Rückstelltyp Wahrscheinliche Massnahme der Regelung code Ursache Verfahrensfehler (Fort.) P-29 Kommunikationsverlust mit dem Automatisch bei Wieder-herstellung d. Netzwerk-Installationsbus Das Gerät geht auf autonomen System Manager Kommunikation defekt Betrieb über P-30 Kommunikationsverlust zwischen Leit- Automatisch bei Wieder-herstellung d.
- Seite 28 Dieses Dokument ist keine Vertragsunterlage. d’Applications Thermiques Da wir ständig bemüht sind, unser Material noch weiter S.A. mit einem Kapital von 26 728 480 € zu verbessern, behält sich CIAT das Recht vor, technische R.C.S. Bourg-en-Bresse B 545.620.114 Änderungen ohne vorherige Ankündigung vorzunehmen.
