20 | LA36
Montagerichtlinien
Linearantriebe von LINAK
an jedem Ende der Einheiten und in die Halterungen am Maschinenrahmen und an der Last gesteckt
werden.
Die Befestigungsstifte müssen parallel zueinander sein, wie in Abbildung 1 dargestellt. Nicht parallel
zueinander stehende Bolzen können dazu führen, dass sich der Antrieb verbiegt und beschädigt wird.
Die Last sollte entlang der Hubachse des Aktuators wirken, da außermittige Lasten zu einer Verbie-
gung und einem vorzeitigen Ausfall führen können. Siehe Abbildung unten.
Stellen Sie sicher, dass die Bolzen an beiden Enden abgestützt sind. Andernfalls kann sich die Lebens-
dauer des Aktuators verkürzen. Vermeiden Sie außerdem, eine Schrägbelastung auf den Aktuator
auszuüben.
Der Aktuator kann sich um den Drehpunkt am vorderen und hinteren Ende drehen. In diesem Fall ist
es von großer Bedeutung, dass sich der Antrieb sowohl während der Entwicklung als auch während
des täglichen Betriebs über die gesamte Hublänge frei bewegen kann. Bitte achten Sie besonders auf
den Bereich um das Gehäuse herum, in dem Teile eingeklemmt werden und Schäden an der Anwen-
dung und dem Antrieb verursachen können.
Bei Anwendungen mit hohen dynamischen Kräften empfiehlt LINAK, die vollständig ausgefahrene
oder eingefahrene Position nicht über einen längeren Zeitraum zu verwenden, da dies das Endstopp-
System dauerhaft beschädigen kann.

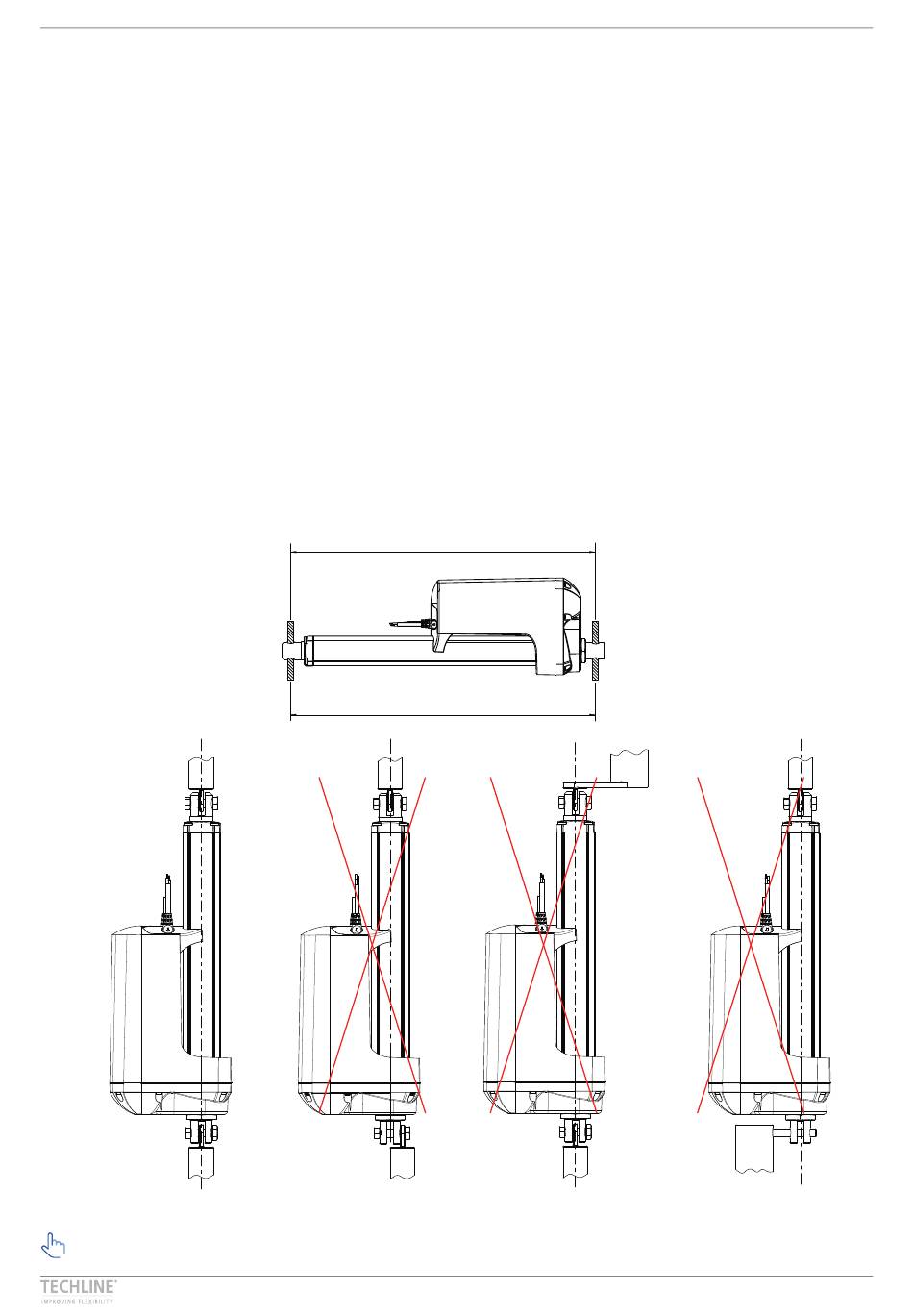

Abbildung 1
Abbildung 2
Richtig
Bitte beachten Sie, dass bei Verwendung des LA36 für Solaranwendungen der Aktuator mit
dem Motorgehäuse nach oben und den Kabeln nach unten montiert werden muss.
lassen sich schnell und einfach montieren, indem Bolzen durch die Löcher
®
Falsch
X
X
Falsch
Falsch
