A55

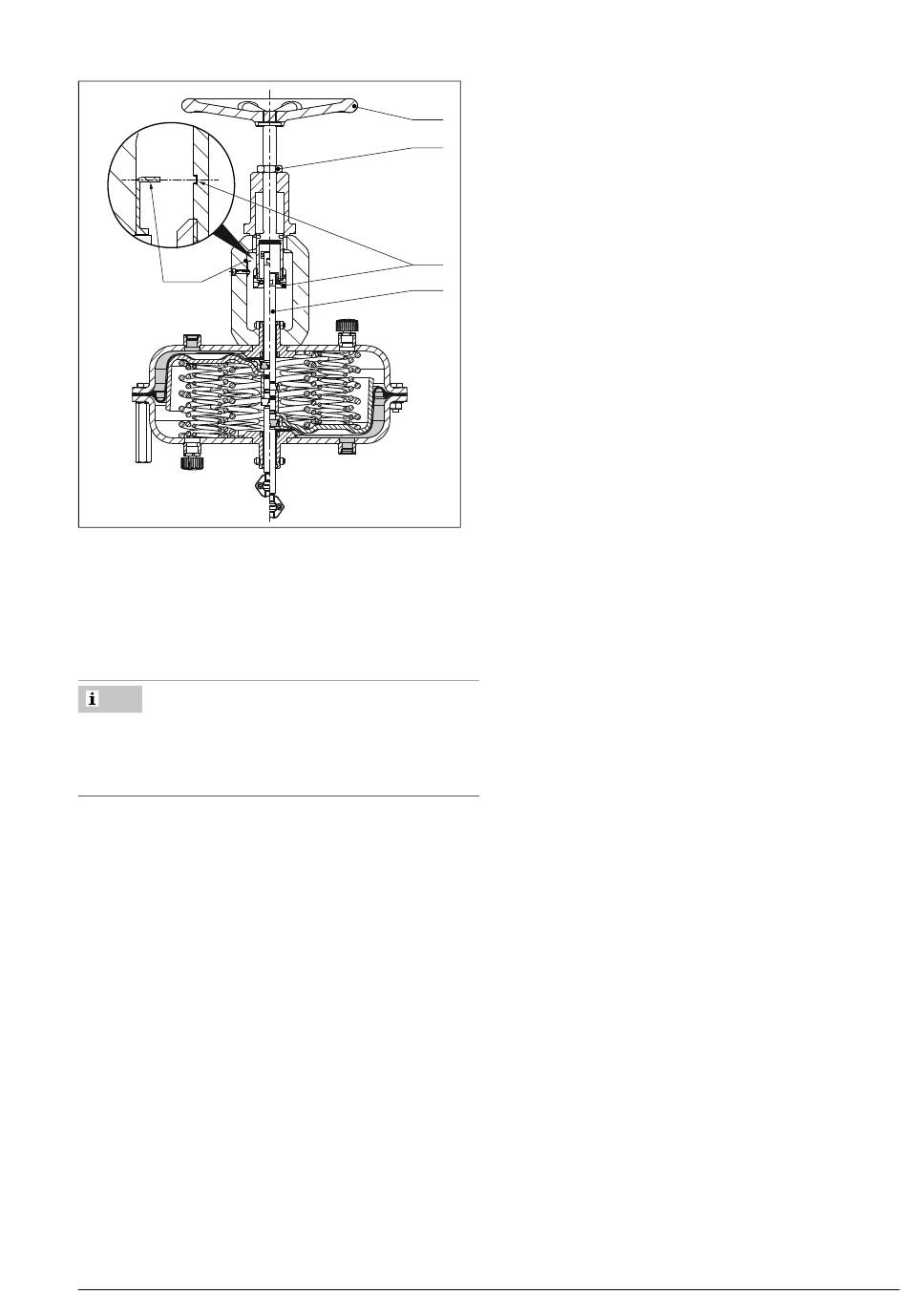

Bild 22: Antrieb Typ 3271 mit Handverstellung (750v2 cm²)
A50 Antriebsstange (Handver-
stellung)
A51 Kupplung
A55 Zeiger
Info
Falls ein Antrieb nachträglich mit einer Handverstel-
lung ausgestattet werden soll, After Sales Service kon-
taktieren.
6.4.1
Antriebsstange von Hand ausfah-
ren
1. Kontermutter (A66) lösen, um Handrad (A60) zu
entriegeln.
2. Um die Antriebsstange auszufahren, Handrad
im Uhrzeigersinn drehen.
3. Um vom Handbetrieb in den Automatikbetrieb
zu wechseln, Handrad in die Neutralstellung
bringen. Dazu Zeiger (A55) auf die Umlaufnut
der Kupplung (A51) ausrichten.
4. Kontermutter (A66) festziehen, um Handrad zu
verriegeln.
EB 8310-5
A60
A66
A51
A50
A60 Handrad
A66 Kontermutter
6.4.2
Antriebsstange von Hand einfah-
ren
1. Kontermutter (A66) lösen, um Handrad (A60) zu
entriegeln.
2. Um die Antriebsstange einzufahren, Handrad
gegen den Uhrzeigersinn drehen.
3. Um vom Handbetrieb in den Automatikbetrieb
zu wechseln, Handrad in die Neutralstellung
bringen. Dazu Zeiger (A55) auf die Umlaufnut
der Kupplung (A51) ausrichten.
4. Kontermutter (A66) festziehen, um Handrad zu
verriegeln.
Inbetriebnahme
27
