Inbetriebnahme
3. Antrieb in die gewünschte Minimalhub-Position
fahren.
4. Untere Kontermutter (A70) auf Anschlag schrau-
ben und mit oberer Kontermutter (A70) kon-
tern.
5. Haube (A73) aufschrauben und mit Kontermut-
ter (A78) festziehen.
Info
Falls der Minimalhub nicht begrenzt werden soll, Kon-
termuttern (A70) bis zum oberen Ende der Antriebs-
stange (A50) schrauben und dort kontern.
6.3.2
Begrenzung nach oben (Maximal-
hub)
1. Kontermutter (A78) lösen und Haube (A73) ab-
schrauben.
2. Antrieb in die gewünschte Maximalhub-Position
fahren.
3. Haube (A73) bis zu spürbarem Anschlag auf-
schrauben und mit Kontermutter (A78) festzie-
hen.
6.4 Ausführung mit Handverstellung
Die Kupplung (A51) verbindet die Antriebsstange
(A7) des Antriebs mit der Antriebsstange (A50) der
Handverstellung. Der Hub wird über das Handrad
(A60) verstellt.
Bei pneumatischen Antrieben Typ 3271 und
Typ 3277 mit 750v2 cm² Antriebsfläche und Hand-
verstellung darf der Federendwert 3,1 bar nicht
überschreiten.
26
A51
A55
A51
A50

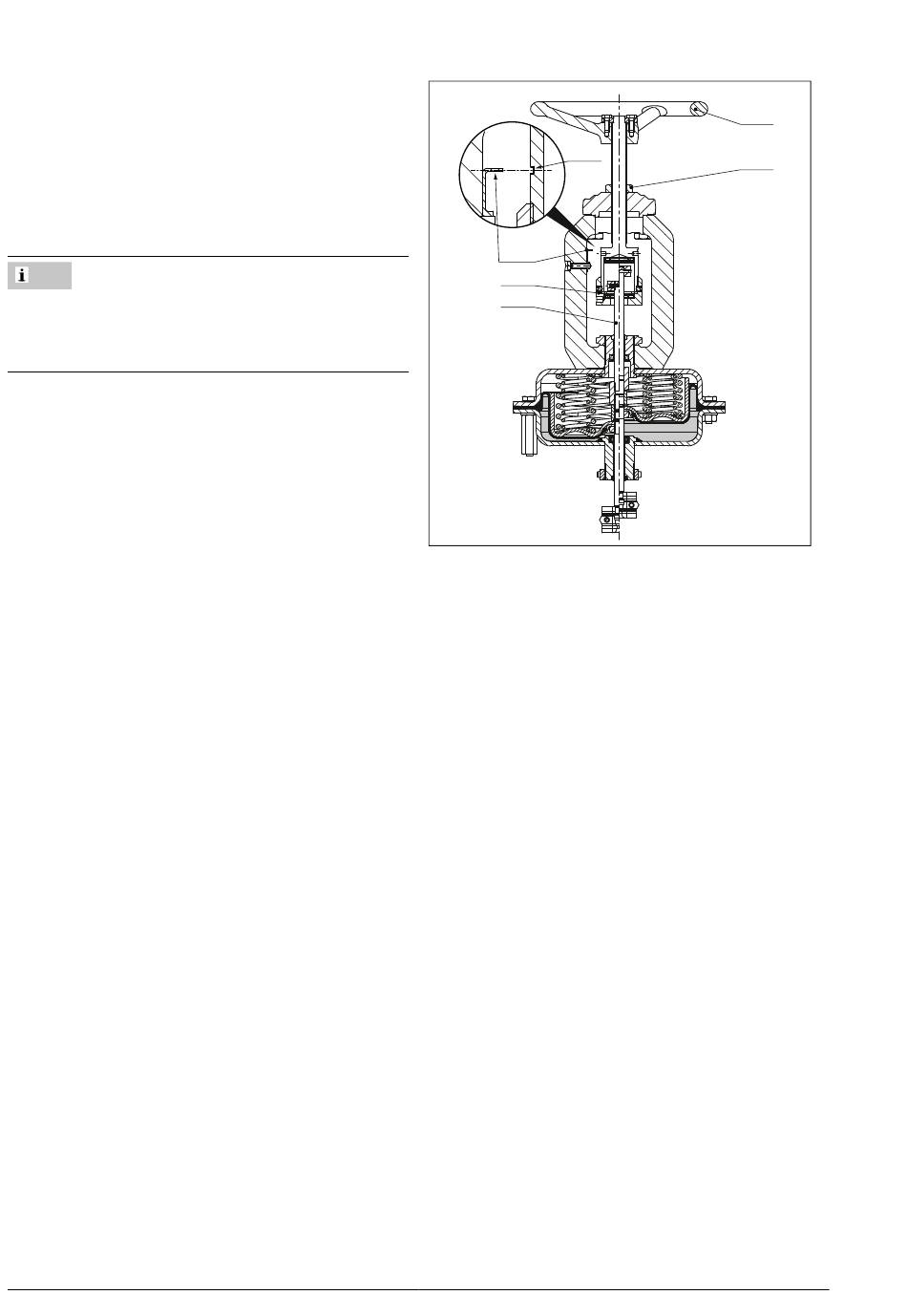

Bild 21: Antrieb Typ 3271 mit Handverstellung (175v2 oder
350v2 cm²)
A50 Antriebsstange (Handver-
stellung)
A51 Kupplung
A55 Zeiger
A60
A66
A60 Handrad
A66 Kontermutter
EB 8310-5
