Aufbau und Wirkungsweise
3 Aufbau und Wirkungsweise
Die SAMSON-Antriebe Typ 3271 und Typ 3277 mit
Antriebsflächen von 175v2 bis 750v2 cm² werden
insbesondere an Hubventile der SAMSON-Bauarten
240, 250, 280, 290 und SMS angebaut.
Die Antriebe bestehen im Wesentlichen aus den
beiden Deckeln, einer Rollmembran mit Membran-
teller und innenliegenden Federn. Die Federn kön-
nen mehrfach ineinander gesteckt eingebaut sein.
Der Stelldruck p
erzeugt an der Antriebsfläche A
st
die Kraft F = p
· A, die von den Federn ausgewo-
st
gen wird. Die Anzahl der Antriebsfedern sowie de-
ren Vorspannung bestimmt unter Berücksichtigung
des Nennhubs den Nennsignalbereich. Der Hub H
ist proportional zum Stelldruck p
der Antriebsstange hängt von der Einbaulage der
Federn und vom Stelldruckanschluss ab.
Der Antrieb Typ v2 ist mit einer durchgehenden
Rollmembran ausgeführt.
Die Kupplungsschellen verbinden die Antriebsstan-
ge des Antriebs mit der Kegelstange eines Ventils.
Bei Ausführung mit einstellbarer Hubbegrenzung
kann der Hub in beiden Wirkrichtungen (Antriebs-
stange einfahrend oder ausfahrend) um bis zu 50 %
verringert und fest eingestellt werden.
Beim Typ 3277 ist die Antriebsausführung im Ver-
gleich zum Typ 3271 mit einem zusätzlichen Joch
am unteren Deckel ausgestattet. Das Joch dient
dem Direktanbau eines Stellungsreglers und/oder
Grenzsignalgebers. Der Vorteil ist der von äuße-
ren Einflüssen geschützte Hubabgriff innerhalb des
Jochs. Details zum Anbau und zu den Zubehörteilen
sind in den Einbau- und Bedienungsanleitungen der
anzuschließenden Anbaugeräte enthalten.
10
. Die Wirkrichtung
st

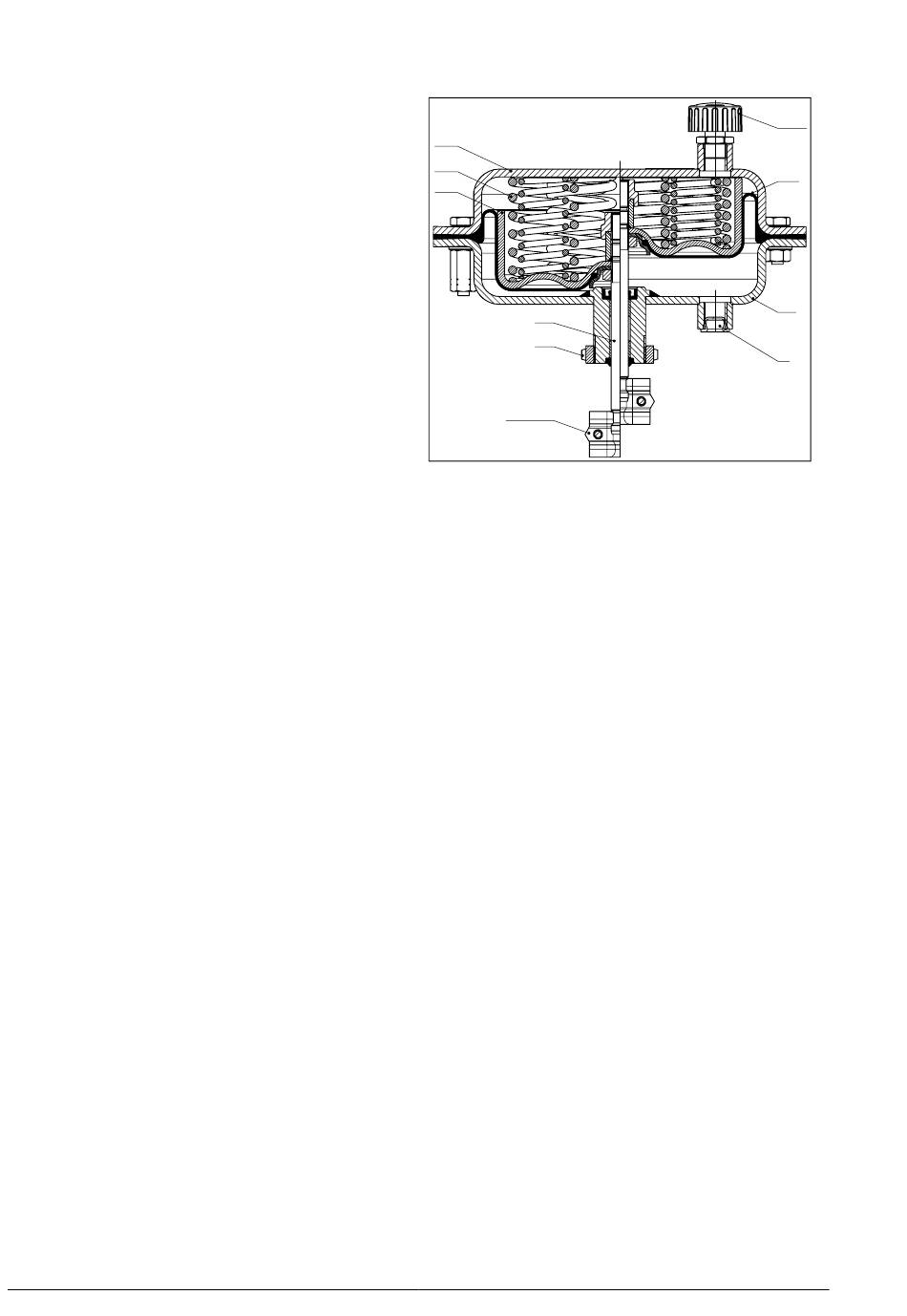

Bild 2: Antrieb Typ 3271, Beispieldarstellung mit 175v2 cm²
Antriebsfläche, Wirkrichtung FA
A1
A2
A4
A5
A7
A1
A10
A5
A7
A8
A26/27
Deckel (oben)
Deckel (unten)
Membran
Membranteller
Antriebsstange
A16
A4
A2
S
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26/
Kupplungsschelle
27
S
Stelldruckanschluss
EB 8310-5
