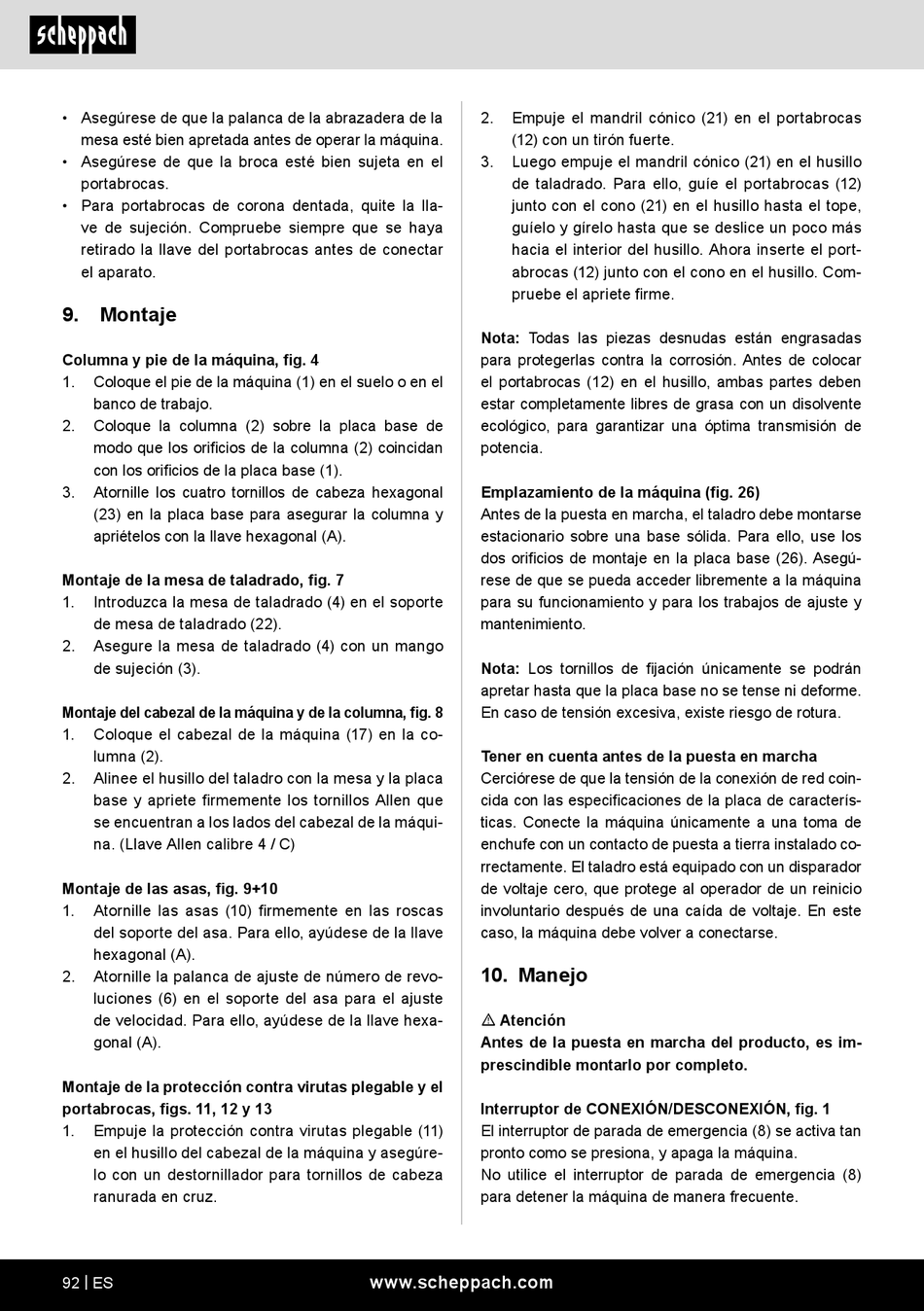

• Asegúrese de que la palanca de la abrazadera de la
mesa esté bien apretada antes de operar la máquina.
• Asegúrese de que la broca esté bien sujeta en el
portabrocas.
• Para portabrocas de corona dentada, quite la lla-
ve de sujeción. Compruebe siempre que se haya
retirado la llave del portabrocas antes de conectar
el aparato.
9.
Montaje
Columna y pie de la máquina, fig. 4
1.
Coloque el pie de la máquina (1) en el suelo o en el
banco de trabajo.
2.
Coloque la columna (2) sobre la placa base de
modo que los orificios de la columna (2) coincidan
con los orificios de la placa base (1).
3.
Atornille los cuatro tornillos de cabeza hexagonal
(23) en la placa base para asegurar la columna y
apriételos con la llave hexagonal (A).
Montaje de la mesa de taladrado, fig. 7
1.
Introduzca la mesa de taladrado (4) en el soporte
de mesa de taladrado (22).
2.
Asegure la mesa de taladrado (4) con un mango
de sujeción (3).
Montaje del cabezal de la máquina y de la columna, fig. 8
1.
Coloque el cabezal de la máquina (17) en la co-
lumna (2).
2.
Alinee el husillo del taladro con la mesa y la placa
base y apriete firmemente los tornillos Allen que
se encuentran a los lados del cabezal de la máqui-
na. (Llave Allen calibre 4 / C)
Montaje de las asas, fig. 9+10
1.
Atornille las asas (10) firmemente en las roscas
del soporte del asa. Para ello, ayúdese de la llave
hexagonal (A).
2.
Atornille la palanca de ajuste de número de revo-
luciones (6) en el soporte del asa para el ajuste
de velocidad. Para ello, ayúdese de la llave hexa-
gonal (A).
Montaje de la protección contra virutas plegable y el
portabrocas, figs. 11, 12 y 13
1.
Empuje la protección contra virutas plegable (11)
en el husillo del cabezal de la máquina y asegúre-
lo con un destornillador para tornillos de cabeza
ranurada en cruz.
92 | ES
2.
Empuje el mandril cónico (21) en el portabrocas
(12) con un tirón fuerte.
3.
Luego empuje el mandril cónico (21) en el husillo
de taladrado. Para ello, guíe el portabrocas (12)
junto con el cono (21) en el husillo hasta el tope,
guíelo y gírelo hasta que se deslice un poco más
hacia el interior del husillo. Ahora inserte el port-
abrocas (12) junto con el cono en el husillo. Com-
pruebe el apriete firme.
Nota: Todas las piezas desnudas están engrasadas
para protegerlas contra la corrosión. Antes de colocar
el portabrocas (12) en el husillo, ambas partes deben
estar completamente libres de grasa con un disolvente
ecológico, para garantizar una óptima transmisión de
potencia.
Emplazamiento de la máquina (fig. 26)
Antes de la puesta en marcha, el taladro debe montarse
estacionario sobre una base sólida. Para ello, use los
dos orificios de montaje en la placa base (26). Asegú-
rese de que se pueda acceder libremente a la máquina
para su funcionamiento y para los trabajos de ajuste y
mantenimiento.
Nota: Los tornillos de fijación únicamente se podrán
apretar hasta que la placa base no se tense ni deforme.
En caso de tensión excesiva, existe riesgo de rotura.
Tener en cuenta antes de la puesta en marcha
Cerciórese de que la tensión de la conexión de red coin-
cida con las especificaciones de la placa de caracterís-
ticas. Conecte la máquina únicamente a una toma de
enchufe con un contacto de puesta a tierra instalado co-
rrectamente. El taladro está equipado con un disparador
de voltaje cero, que protege al operador de un reinicio
involuntario después de una caída de voltaje. En este
caso, la máquina debe volver a conectarse.
10. Manejo
m Atención
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
Interruptor de CONEXIÓN/DESCONEXIÓN, fig. 1
El interruptor de parada de emergencia (8) se activa tan
pronto como se presiona, y apaga la máquina.
No utilice el interruptor de parada de emergencia (8)
para detener la máquina de manera frecuente.
