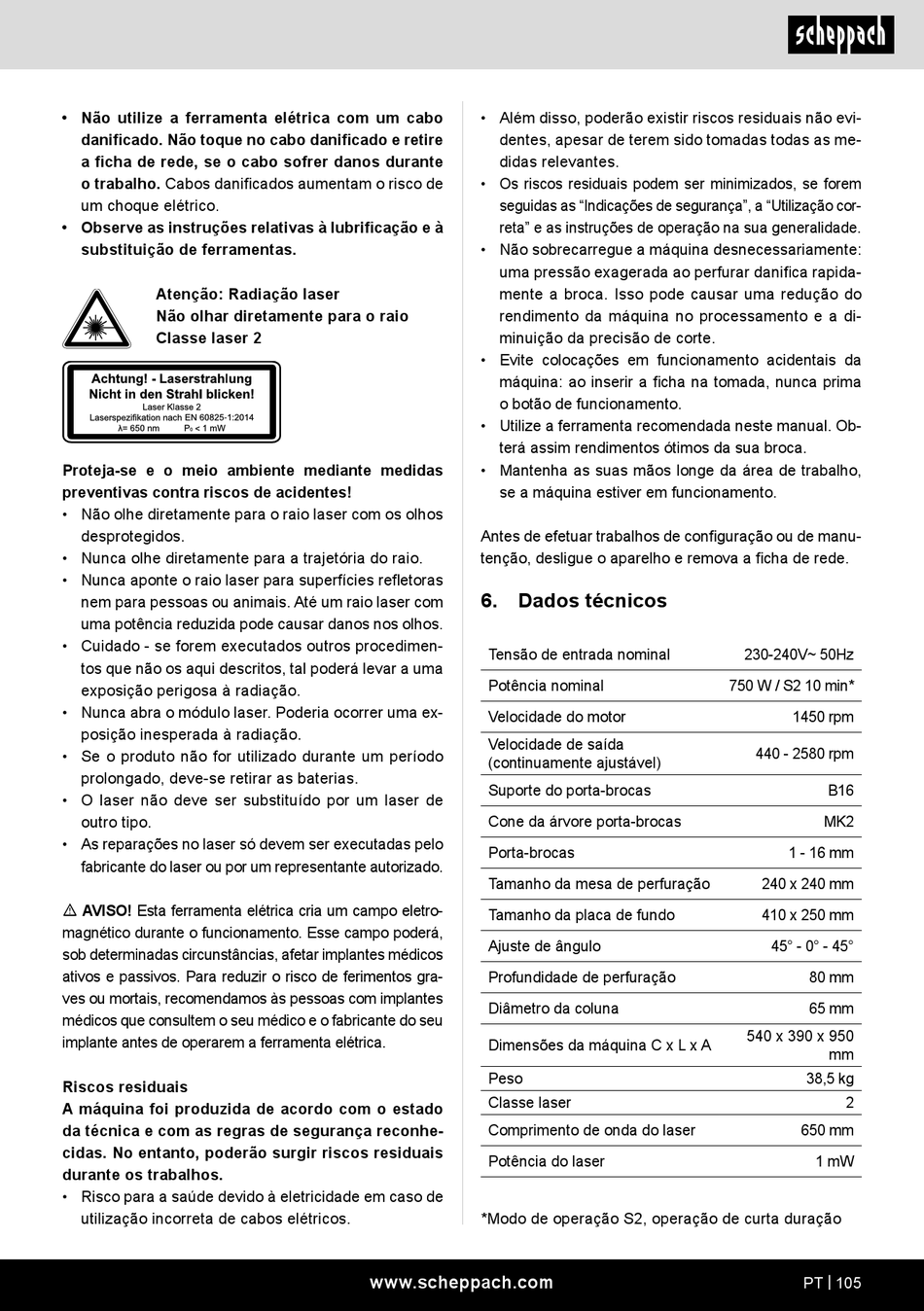

Scheppach DP18VARIO Original Bedienungsanleitung Seite 105

• Não utilize a ferramenta elétrica com um cabo
danificado. Não toque no cabo danificado e retire
a ficha de rede, se o cabo sofrer danos durante
o trabalho. Cabos danificados aumentam o risco de
um choque elétrico.
• Observe as instruções relativas à lubrificação e à
substituição de ferramentas.
Atenção: Radiação laser
Não olhar diretamente para o raio
Classe laser 2
Proteja-se e o meio ambiente mediante medidas
preventivas contra riscos de acidentes!
• Não olhe diretamente para o raio laser com os olhos
desprotegidos.
• Nunca olhe diretamente para a trajetória do raio.
• Nunca aponte o raio laser para superfícies refletoras
nem para pessoas ou animais. Até um raio laser com
uma potência reduzida pode causar danos nos olhos.
• Cuidado - se forem executados outros procedimen-
tos que não os aqui descritos, tal poderá levar a uma
exposição perigosa à radiação.
• Nunca abra o módulo laser. Poderia ocorrer uma ex-
posição inesperada à radiação.
• Se o produto não for utilizado durante um período
prolongado, deve-se retirar as baterias.
• O laser não deve ser substituído por um laser de
outro tipo.
• As reparações no laser só devem ser executadas pelo
fabricante do laser ou por um representante autorizado.
m AVISO! Esta ferramenta elétrica cria um campo eletro-
magnético durante o funcionamento. Esse campo poderá,
sob determinadas circunstâncias, afetar implantes médicos
ativos e passivos. Para reduzir o risco de ferimentos gra-
ves ou mortais, recomendamos às pessoas com implantes
médicos que consultem o seu médico e o fabricante do seu
implante antes de operarem a ferramenta elétrica.
Riscos residuais
A máquina foi produzida de acordo com o estado
da técnica e com as regras de segurança reconhe-
cidas. No entanto, poderão surgir riscos residuais
durante os trabalhos.
• Risco para a saúde devido à eletricidade em caso de
utilização incorreta de cabos elétricos.
• Além disso, poderão existir riscos residuais não evi-
dentes, apesar de terem sido tomadas todas as me-
didas relevantes.
• Os riscos residuais podem ser minimizados, se forem
seguidas as "Indicações de segurança", a "Utilização cor-
reta" e as instruções de operação na sua generalidade.
• Não sobrecarregue a máquina desnecessariamente:
uma pressão exagerada ao perfurar danifica rapida-
mente a broca. Isso pode causar uma redução do
rendimento da máquina no processamento e a di-
minuição da precisão de corte.
• Evite colocações em funcionamento acidentais da
máquina: ao inserir a ficha na tomada, nunca prima
o botão de funcionamento.
• Utilize a ferramenta recomendada neste manual. Ob-
terá assim rendimentos ótimos da sua broca.
• Mantenha as suas mãos longe da área de trabalho,
se a máquina estiver em funcionamento.
Antes de efetuar trabalhos de configuração ou de manu-
tenção, desligue o aparelho e remova a ficha de rede.
6. Dados técnicos
Tensão de entrada nominal
Potência nominal
Velocidade do motor
Velocidade de saída
(continuamente ajustável)
Suporte do porta-brocas
Cone da árvore porta-brocas
Porta-brocas
Tamanho da mesa de perfuração
Tamanho da placa de fundo
Ajuste de ângulo
Profundidade de perfuração
Diâmetro da coluna
Dimensões da máquina C x L x A
Peso
Classe laser
Comprimento de onda do laser
Potência do laser
*Modo de operação S2, operação de curta duração
www.scheppach.com
230-240V~ 50Hz
750 W / S2 10 min*
1450 rpm
440 - 2580 rpm
B16
MK2
1 - 16 mm
240 x 240 mm
410 x 250 mm
45° - 0° - 45°
80 mm
65 mm
540 x 390 x 950
mm
38,5 kg
2
650 mm
1 mW
PT | 105
