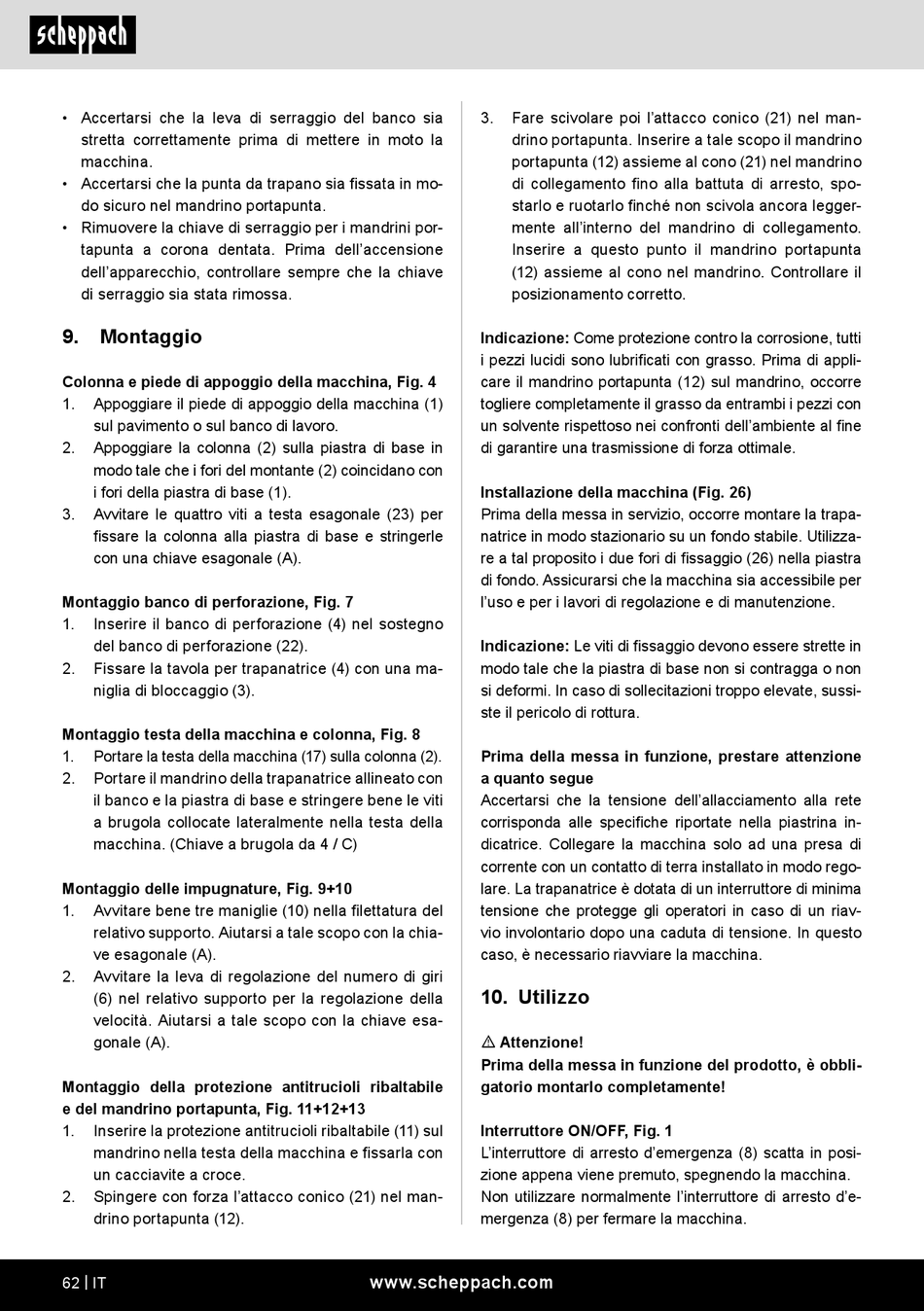

• Accertarsi che la leva di serraggio del banco sia
stretta correttamente prima di mettere in moto la
macchina.
• Accertarsi che la punta da trapano sia fissata in mo-
do sicuro nel mandrino portapunta.
• Rimuovere la chiave di serraggio per i mandrini por-
tapunta a corona dentata. Prima dell'accensione
dell'apparecchio, controllare sempre che la chiave
di serraggio sia stata rimossa.
9. Montaggio
Colonna e piede di appoggio della macchina, Fig. 4
1. Appoggiare il piede di appoggio della macchina (1)
sul pavimento o sul banco di lavoro.
2. Appoggiare la colonna (2) sulla piastra di base in
modo tale che i fori del montante (2) coincidano con
i fori della piastra di base (1).
3. Avvitare le quattro viti a testa esagonale (23) per
fissare la colonna alla piastra di base e stringerle
con una chiave esagonale (A).
Montaggio banco di perforazione, Fig. 7
1. Inserire il banco di perforazione (4) nel sostegno
del banco di perforazione (22).
2. Fissare la tavola per trapanatrice (4) con una ma-
niglia di bloccaggio (3).
Montaggio testa della macchina e colonna, Fig. 8
1. Portare la testa della macchina (17) sulla colonna (2).
2. Portare il mandrino della trapanatrice allineato con
il banco e la piastra di base e stringere bene le viti
a brugola collocate lateralmente nella testa della
macchina. (Chiave a brugola da 4 / C)
Montaggio delle impugnature, Fig. 9+10
1. Avvitare bene tre maniglie (10) nella filettatura del
relativo supporto. Aiutarsi a tale scopo con la chia-
ve esagonale (A).
2. Avvitare la leva di regolazione del numero di giri
(6) nel relativo supporto per la regolazione della
velocità. Aiutarsi a tale scopo con la chiave esa-
gonale (A).
Montaggio della protezione antitrucioli ribaltabile
e del mandrino portapunta, Fig. 11+12+13
1. Inserire la protezione antitrucioli ribaltabile (11) sul
mandrino nella testa della macchina e fissarla con
un cacciavite a croce.
2. Spingere con forza l'attacco conico (21) nel man-
drino portapunta (12).
62 | IT
3. Fare scivolare poi l'attacco conico (21) nel man-
drino portapunta. Inserire a tale scopo il mandrino
portapunta (12) assieme al cono (21) nel mandrino
di collegamento fino alla battuta di arresto, spo-
starlo e ruotarlo finché non scivola ancora legger-
mente all'interno del mandrino di collegamento.
Inserire a questo punto il mandrino portapunta
(12) assieme al cono nel mandrino. Controllare il
posizionamento corretto.
Indicazione: Come protezione contro la corrosione, tutti
i pezzi lucidi sono lubrificati con grasso. Prima di appli-
care il mandrino portapunta (12) sul mandrino, occorre
togliere completamente il grasso da entrambi i pezzi con
un solvente rispettoso nei confronti dell'ambiente al fine
di garantire una trasmissione di forza ottimale.
Installazione della macchina (Fig. 26)
Prima della messa in servizio, occorre montare la trapa-
natrice in modo stazionario su un fondo stabile. Utilizza-
re a tal proposito i due fori di fissaggio (26) nella piastra
di fondo. Assicurarsi che la macchina sia accessibile per
l'uso e per i lavori di regolazione e di manutenzione.
Indicazione: Le viti di fissaggio devono essere strette in
modo tale che la piastra di base non si contragga o non
si deformi. In caso di sollecitazioni troppo elevate, sussi-
ste il pericolo di rottura.
Prima della messa in funzione, prestare attenzione
a quanto segue
Accertarsi che la tensione dell'allacciamento alla rete
corrisponda alle specifiche riportate nella piastrina in-
dicatrice. Collegare la macchina solo ad una presa di
corrente con un contatto di terra installato in modo rego-
lare. La trapanatrice è dotata di un interruttore di minima
tensione che protegge gli operatori in caso di un riav-
vio involontario dopo una caduta di tensione. In questo
caso, è necessario riavviare la macchina.
10. Utilizzo
m Attenzione!
Prima della messa in funzione del prodotto, è obbli-
gatorio montarlo completamente!
Interruttore ON/OFF, Fig. 1
L'interruttore di arresto d'emergenza (8) scatta in posi-
zione appena viene premuto, spegnendo la macchina.
Non utilizzare normalmente l'interruttore di arresto d'e-
mergenza (8) per fermare la macchina.
