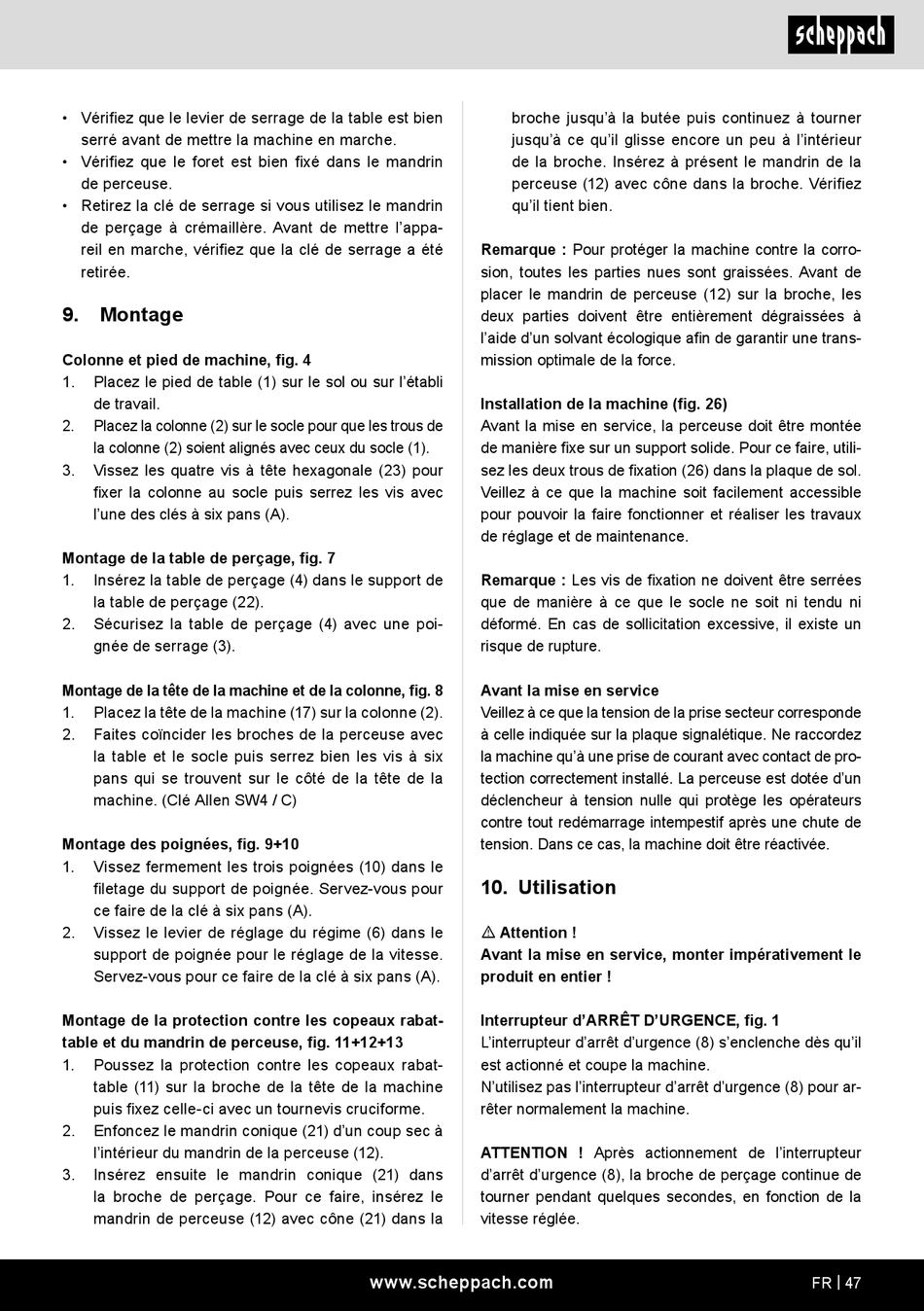

• Vérifiez que le levier de serrage de la table est bien
serré avant de mettre la machine en marche.
• Vérifiez que le foret est bien fixé dans le mandrin
de perceuse.
• Retirez la clé de serrage si vous utilisez le mandrin
de perçage à crémaillère. Avant de mettre l'appa-
reil en marche, vérifiez que la clé de serrage a été
retirée.
9.
Montage
Colonne et pied de machine, fig. 4
1.
Placez le pied de table (1) sur le sol ou sur l'établi
de travail.
2.
Placez la colonne (2) sur le socle pour que les trous de
la colonne (2) soient alignés avec ceux du socle (1).
3.
Vissez les quatre vis à tête hexagonale (23) pour
fixer la colonne au socle puis serrez les vis avec
l'une des clés à six pans (A).
Montage de la table de perçage, fig. 7
1.
Insérez la table de perçage (4) dans le support de
la table de perçage (22).
2.
Sécurisez la table de perçage (4) avec une poi-
gnée de serrage (3).
Montage de la tête de la machine et de la colonne, fig. 8
1.
Placez la tête de la machine (17) sur la colonne (2).
2.
Faites coïncider les broches de la perceuse avec
la table et le socle puis serrez bien les vis à six
pans qui se trouvent sur le côté de la tête de la
machine. (Clé Allen SW4 / C)
Montage des poignées, fig. 9+10
1.
Vissez fermement les trois poignées (10) dans le
filetage du support de poignée. Servez-vous pour
ce faire de la clé à six pans (A).
2.
Vissez le levier de réglage du régime (6) dans le
support de poignée pour le réglage de la vitesse.
Servez-vous pour ce faire de la clé à six pans (A).
Montage de la protection contre les copeaux rabat-
table et du mandrin de perceuse, fig. 11+12+13
1.
Poussez la protection contre les copeaux rabat-
table (11) sur la broche de la tête de la machine
puis fixez celle-ci avec un tournevis cruciforme.
2.
Enfoncez le mandrin conique (21) d'un coup sec à
l'intérieur du mandrin de la perceuse (12).
3.
Insérez ensuite le mandrin conique (21) dans
la broche de perçage. Pour ce faire, insérez le
mandrin de perceuse (12) avec cône (21) dans la
broche jusqu'à la butée puis continuez à tourner
jusqu'à ce qu'il glisse encore un peu à l'intérieur
de la broche. Insérez à présent le mandrin de la
perceuse (12) avec cône dans la broche. Vérifiez
qu'il tient bien.
Remarque : Pour protéger la machine contre la corro-
sion, toutes les parties nues sont graissées. Avant de
placer le mandrin de perceuse (12) sur la broche, les
deux parties doivent être entièrement dégraissées à
l'aide d'un solvant écologique afin de garantir une trans-
mission optimale de la force.
Installation de la machine (fig. 26)
Avant la mise en service, la perceuse doit être montée
de manière fixe sur un support solide. Pour ce faire, utili-
sez les deux trous de fixation (26) dans la plaque de sol.
Veillez à ce que la machine soit facilement accessible
pour pouvoir la faire fonctionner et réaliser les travaux
de réglage et de maintenance.
Remarque : Les vis de fixation ne doivent être serrées
que de manière à ce que le socle ne soit ni tendu ni
déformé. En cas de sollicitation excessive, il existe un
risque de rupture.
Avant la mise en service
Veillez à ce que la tension de la prise secteur corresponde
à celle indiquée sur la plaque signalétique. Ne raccordez
la machine qu'à une prise de courant avec contact de pro-
tection correctement installé. La perceuse est dotée d'un
déclencheur à tension nulle qui protège les opérateurs
contre tout redémarrage intempestif après une chute de
tension. Dans ce cas, la machine doit être réactivée.
10. Utilisation
m Attention !
Avant la mise en service, monter impérativement le
produit en entier !
Interrupteur d'ARRÊT D'URGENCE, fig. 1
L'interrupteur d'arrêt d'urgence (8) s'enclenche dès qu'il
est actionné et coupe la machine.
N'utilisez pas l'interrupteur d'arrêt d'urgence (8) pour ar-
rêter normalement la machine.
ATTENTION ! Après actionnement de l'interrupteur
d'arrêt d'urgence (8), la broche de perçage continue de
tourner pendant quelques secondes, en fonction de la
vitesse réglée.
www.scheppach.com
FR | 47
