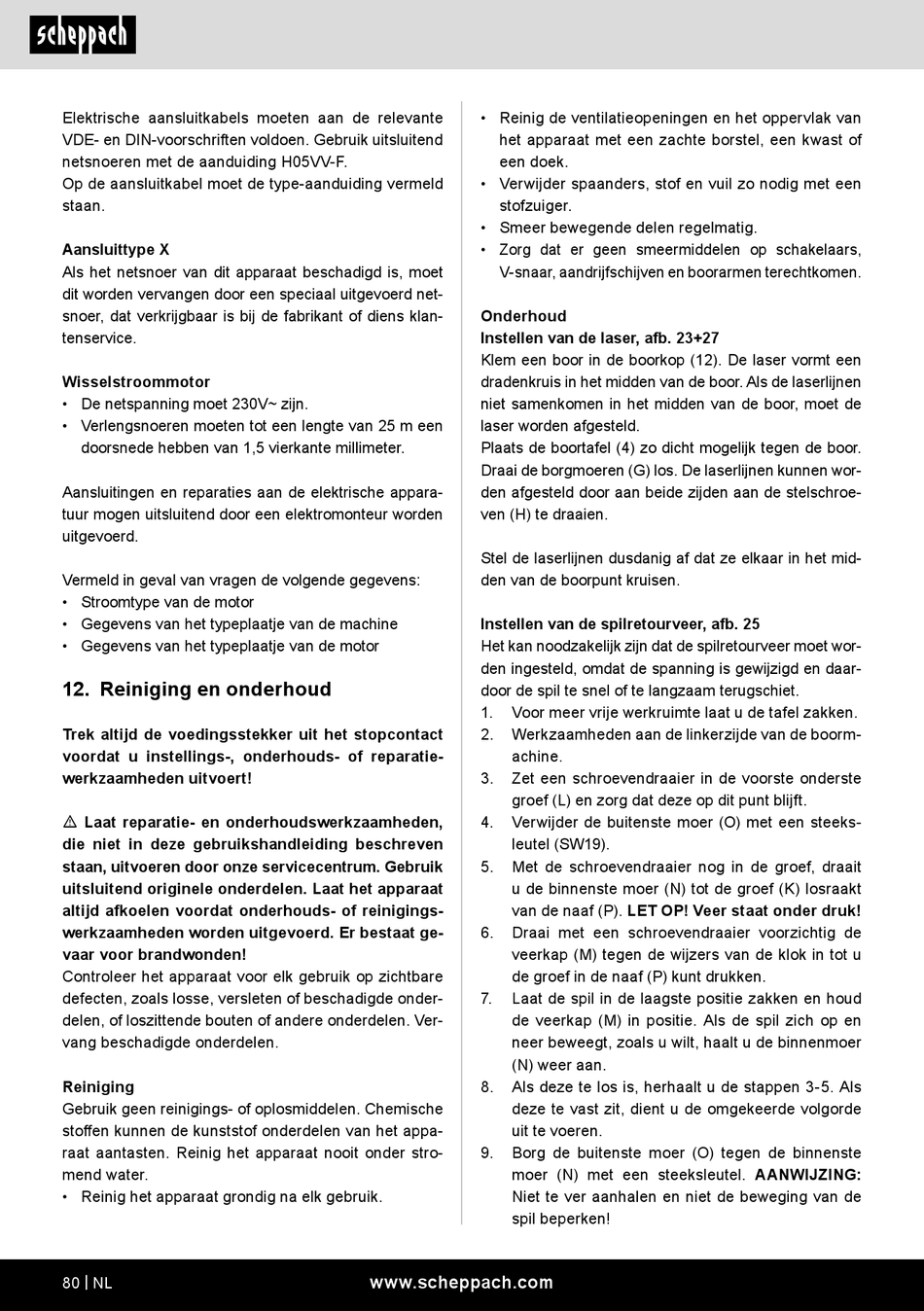

Elektrische aansluitkabels moeten aan de relevante
VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend
netsnoeren met de aanduiding H05VV-F.
Op de aansluitkabel moet de type-aanduiding vermeld
staan.
Aansluittype X
Als het netsnoer van dit apparaat beschadigd is, moet
dit worden vervangen door een speciaal uitgevoerd net-
snoer, dat verkrijgbaar is bij de fabrikant of diens klan-
tenservice.
Wisselstroommotor
• De netspanning moet 230V~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een
doorsnede hebben van 1,5 vierkante millimeter.
Aansluitingen en reparaties aan de elektrische appara-
tuur mogen uitsluitend door een elektromonteur worden
uitgevoerd.
Vermeld in geval van vragen de volgende gegevens:
• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
12. Reiniging en onderhoud
Trek altijd de voedingsstekker uit het stopcontact
voordat u instellings-, onderhouds- of reparatie-
werkzaamheden uitvoert!
m Laat reparatie- en onderhoudswerkzaamheden,
die niet in deze gebruikshandleiding beschreven
staan, uitvoeren door onze servicecentrum. Gebruik
uitsluitend originele onderdelen. Laat het apparaat
altijd afkoelen voordat onderhouds- of reinigings-
werkzaamheden worden uitgevoerd. Er bestaat ge-
vaar voor brandwonden!
Controleer het apparaat voor elk gebruik op zichtbare
defecten, zoals losse, versleten of beschadigde onder-
delen, of loszittende bouten of andere onderdelen. Ver-
vang beschadigde onderdelen.
Reiniging
Gebruik geen reinigings- of oplosmiddelen. Chemische
stoffen kunnen de kunststof onderdelen van het appa-
raat aantasten. Reinig het apparaat nooit onder stro-
mend water.
• Reinig het apparaat grondig na elk gebruik.
80 | NL
• Reinig de ventilatieopeningen en het oppervlak van
het apparaat met een zachte borstel, een kwast of
een doek.
• Verwijder spaanders, stof en vuil zo nodig met een
stofzuiger.
• Smeer bewegende delen regelmatig.
• Zorg dat er geen smeermiddelen op schakelaars,
V-snaar, aandrijfschijven en boorarmen terechtkomen.
Onderhoud
Instellen van de laser, afb. 23+27
Klem een boor in de boorkop (12). De laser vormt een
dradenkruis in het midden van de boor. Als de laserlijnen
niet samenkomen in het midden van de boor, moet de
laser worden afgesteld.
Plaats de boortafel (4) zo dicht mogelijk tegen de boor.
Draai de borgmoeren (G) los. De laserlijnen kunnen wor-
den afgesteld door aan beide zijden aan de stelschroe-
ven (H) te draaien.
Stel de laserlijnen dusdanig af dat ze elkaar in het mid-
den van de boorpunt kruisen.
Instellen van de spilretourveer, afb. 25
Het kan noodzakelijk zijn dat de spilretourveer moet wor-
den ingesteld, omdat de spanning is gewijzigd en daar-
door de spil te snel of te langzaam terugschiet.
1. Voor meer vrije werkruimte laat u de tafel zakken.
2. Werkzaamheden aan de linkerzijde van de boorm-
achine.
3. Zet een schroevendraaier in de voorste onderste
groef (L) en zorg dat deze op dit punt blijft.
4. Verwijder de buitenste moer (O) met een steeks-
leutel (SW19).
5. Met de schroevendraaier nog in de groef, draait
u de binnenste moer (N) tot de groef (K) losraakt
van de naaf (P). LET OP! Veer staat onder druk!
6. Draai met een schroevendraaier voorzichtig de
veerkap (M) tegen de wijzers van de klok in tot u
de groef in de naaf (P) kunt drukken.
7. Laat de spil in de laagste positie zakken en houd
de veerkap (M) in positie. Als de spil zich op en
neer beweegt, zoals u wilt, haalt u de binnenmoer
(N) weer aan.
8. Als deze te los is, herhaalt u de stappen 3-5. Als
deze te vast zit, dient u de omgekeerde volgorde
uit te voeren.
9. Borg de buitenste moer (O) tegen de binnenste
moer (N) met een steeksleutel. AANWIJZING:
Niet te ver aanhalen en niet de beweging van de
spil beperken!
