Aufstellung und Installation
3.2
Aufstellvarianten
Die Öl-Brennwertkessel A1 BO 20i, A1 BO 27i und A1 BO 35i sind grundsätzlich für den raumluftunabhängigen Betrieb konzi-
piert. Sie sind serienmäßig mit einem konzentrischen Abgas-/Zuluftanschluss DN 80/125 ausgestattet.

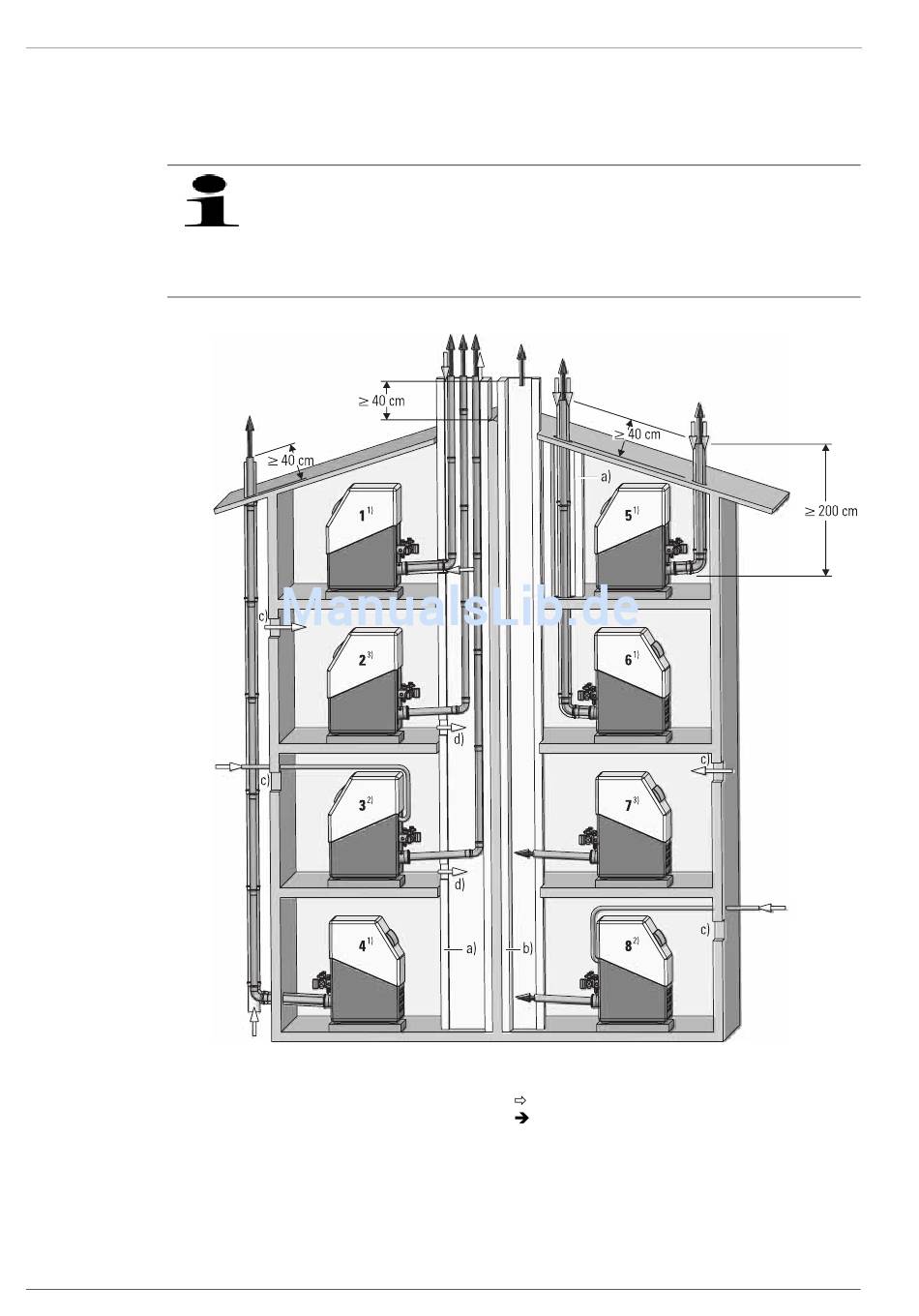

Bild 3-4
1-8 Aufstellvarianten (Beschreibung siehe Kapitel 3.2.1,
Kapitel 3.2.2, Kapitel 3.2.3)
1)
Aufstellvariante für raumluftunabhängigen Betrieb
2)
Aufstellvariante für bedingt raumluftunabhängigen Betrieb
3)
Aufstellvariante für raumluftabhängigen Betrieb
FA ROTEX A1 BO Inline - 03/2007
12
Die Verwendung des Öl-Brennwertkessels im raumluftunabhängigen Betrieb wird von ROTEX empfohlen. Wenn
möglich, diese Aufstellvariante wählen!
Bei bedingt raumluftunabhängigem und bei raumluftabhängigem Betrieb muss der Aufstellraum eine Belüftungs-
öffnung von mindestens 150 cm
Einspar-Verordnung (EnEV) nicht der beheizten Gebäudehülle zugeordnet werden, was die energetische
Bewertung des Gebäudes verschlechtert.
Aufstellvarianten für die Öl-Brennwertkessel A1 BO 20i, A1 BO 27i und A1 BO 35i
2
ins Freie aufweisen. Dadurch kann der Aufstellraum im Sinne der Energie-
Zuluft
Abgas
a)
Längsbelüfteter Schacht mit Feuerwiderstandsdauer von 90 min (bei Wohn-
gebäuden geringer Höhe 30 min). Zur Feuerwiderstandsdauer die länderspe-
zifischen Verordnungen beachten!
b)
Feuchteunempfindliche Abgasleitung im Sinne von DIN 18160-1 (Tempera-
turklasse T120 oder höher, Kondensatbeständigkeitsklasse W, Korrosions-
widerstandsklasse 2)
c)
Lüftungsöffnung 1 x 150 cm
d)
Hinterlüftung
2
2
oder 2 x 75 cm
