Abstand Öldüse-Luftdüse einstellen
Erforderliches Werkzeug: Fühlerlehre „Blue Flame Meter" (am Halter für die Serviceposition befestigt); Innensechskant-
schlüssel SW 4 mm.
• Brenner in Serviceposition bringen (siehe Seite 45).
• Abstandsmaß mit Fühlerlehre „Blue Flame Meter" prüfen. Einstellwerte siehe Tab. 6-1.
• Zum Justieren die Befestigungsschraube lockern und Mischeinrichtung auf dem Düsengestänge verschieben (siehe auch
Bild 8-15 auf Seite 58).
6.4

Brenner ausbauen

Normalerweise befindet sich der Brenner in Betriebsposition. Um Arbeiten am Düsengestänge (z. B. Düsen- oder Elektroden-
wechsel) oder innerhalb des Flammrohres durchzuführen, wird der Brenner in die Serviceposition gebracht. Für einige Wartungs-
und Reinigungsarbeiten oder bei Beschädigungen im Bereich der Brennkammer kann es notwendig sein, den Brenner auszubauen.

Brenner in Serviceposition bringen

1. Heizungs-Hauptschalter ausschalten.
2. Schalldämmhaube und Kesselverkleidung abnehmen, obere Isolierformteile entfernen.

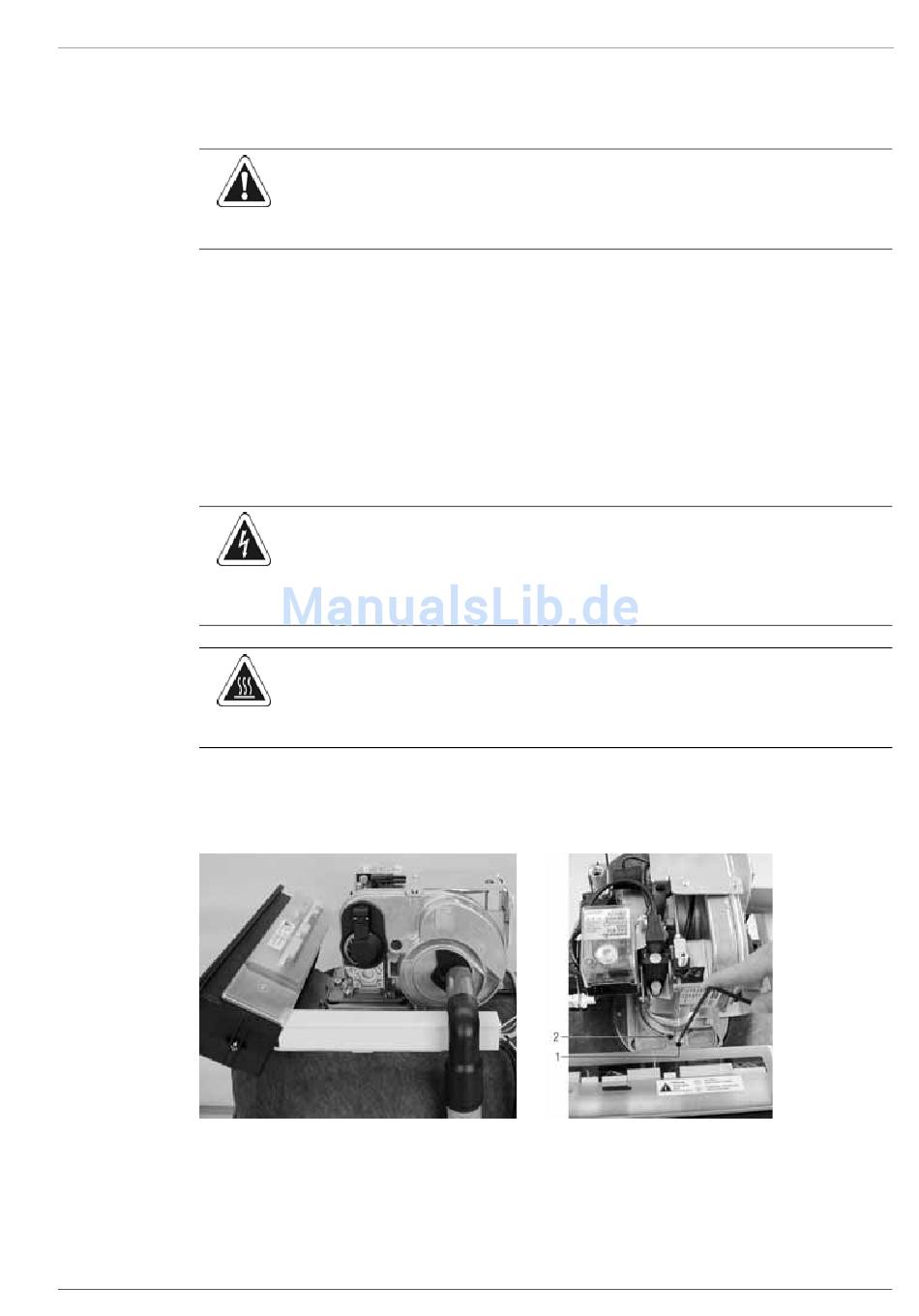

Bild 6-9
3. Zuluftschlauch vom Brenner abziehen und zur Seite drehen.
4. Serviceschraube lösen (Bild 6-10, Pos.1).
FA ROTEX A1 BO Inline - 03/2007
VORSICHT!
Eine falsche Abstandseinstellung kann zu unsauberer Verbrennung, schlechtem Startverhalten und erhöhtem
Brennerverschleiß führen.
• Richtige Seite der Fühlerlehre benutzen.
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
• Vor dem Brennerausbau Heizungs-Hauptschalter ausschalten und gegen unbeabsichtigtes Wiederein-
schalten sichern.
ACHTUNG!
Verbrennungsgefahr durch heiße Oberflächen (Flammrohr).
• Vor dem Ausbau Brenner ausreichend abkühlen lassen.
• Schutzhandschuhe tragen.
Brenner in Betriebsposition Bild 6-10 Serviceschraube am Brenner lösen
1 Serviceschraube
2 Bajonettverschluss
6 x Ölbrenner
45
