Aufstellung und Installation
Zentralgerät einbauen:
Der Öl-Brennwertkessel kann entweder mit der ROTEX Regelung ALPHA oder mit der ROTEX Regelung THETA betrieben werden.
Das zu verwendende Zentralgerät der Regelung wird separat geliefert und muss bei der Installation eingebaut werden (siehe auch
Kapitel 5.2 „Zentralgerät austauschen").
• Zentralgerät vorsichtig in das Kesselschaltfeld einschieben. Dabei darauf achten, dass die Anschlusspins nicht beschädigt
werden.
q
•
a
•
Elektrischen Anschluss herstellen:
• Versorgungsspannung prüfen (~230 V, 50 Hz).
• Betreffenden Verteilerkasten der Hausinstallation stromlos schalten.
• Kabel für Netzanschluss am Verteilerkasten der Hausinstallation anschließen. Auf richtige Polung achten.
• Stromversorgung für den Verteilerkasten der Hausinstallation wieder herstellen.
Schaltfeld-Platine:

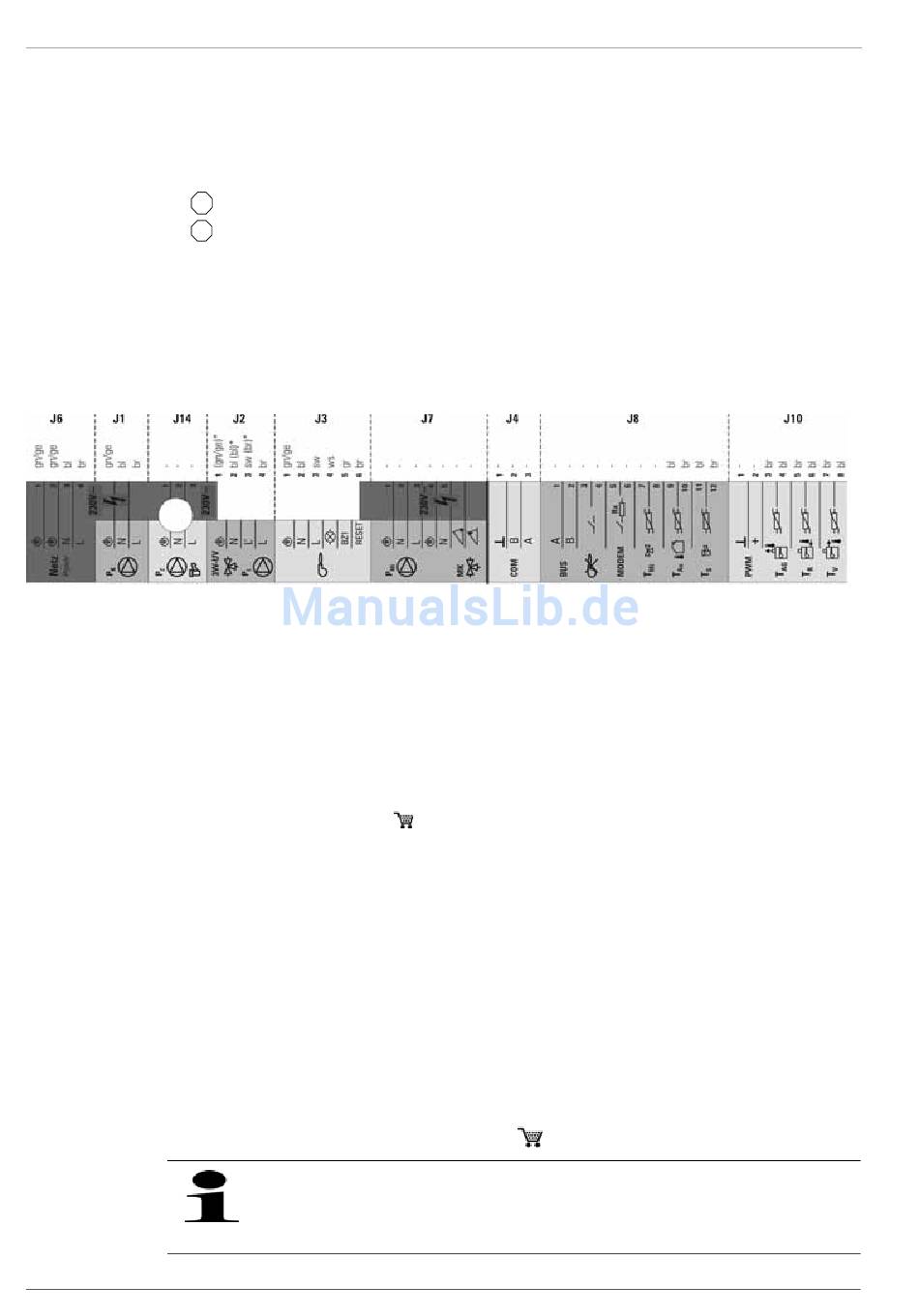

Bild 3-11 Anschlussbelegung der Platinenstecker und Kabelfarben der werksseitig installierten Anschlusskabel
Anschlüsse der Platinenstecker:
J1
Pumpe P
J2
3-Wege-Umschaltventil oder Speicherladepumpe P
J3
Brenner - Stromversorgung
J4
Brenner - Kommunikation
J6
Netzanschluss
J7
Mischer
J8
Kommunikation, Sensoren
J10 Sensoren
J14 Zirkulationspumpe P
* bei Einsatz des Adapterkabels für die Ladepumpe (
3.10 Temperaturfühler
3.10.1 Allgemeine Hinweise zu den Temperaturfühlern
Der Öl-Brennwertkessel verfügt über eine witterungsgeführte Regelung der Vorlauftemperatur. Für diese Funktion ist ein Außen-
temperaturfühler erforderlich. Ein 3 m langes flexibles Kabel für den Außentemperaturfühler ist bereits geräteintern
angeklemmt und im Schaltfeld auf die Anschlussplatine aufgesteckt.
Die mit den geräteinternen Temperaturfühlern (Vor- und Rücklauftemperaturfühler, Abgastemperaturfühler) erfassten Tempe-
raturen dienen der Leistungssteuerung des Brenners und der Störungserkennung. Sie sind werksseitig bereits angeschlossen und
für den Austauschfall direkt am jeweiligen Fühler steckbar.
Bei Verwendung eines Warmwasserspeichers muss der angeschlossene Speichertemperaturfühler an der geeigneten Position
im Warmwasserspeicher montiert werden (Montageanleitung für den Warmwasserspeicher beachten). Zur Regelung eines
Mischerkreises wird der Mischerkreis-Vorlauf-Fühler (TMKF,
FA ROTEX A1 BO Inline - 03/2007
22
Befestigungsschrauben anziehen (Rechtsdrehung).
Bajonettverschluss schließen (90°-Drehung).
k
Z
Die elektronische Regelung erkennt die bestehende Fühlerkonfiguration automatisch beim Einschalten des Öl-
Brennwertkessels.
Weitere Hinweise und eine genaue Beschreibung finden Sie in der Dokumentation „ROTEX Regelung". Sie ist
im Lieferumfang der jeweiligen separat zu bestellenden elektronischen Regelung enthalten.
Kabelfarben:
bl
blau
*
br
braun
L
ge
gelb
gn
grün
gr
grau
rt
rot
sw
schwarz
ws
weiß
n.b. Kontakt nicht belegt
E 1500430)
15 60 62) benötigt.
