4 x Aufstellung und Installation

4.2 Aufstellvarianten

1-8
Aufstellvarianten (Beschreibung siehe
Abschnitt 4.2.1 bis 4.2.3)
CA Zuluft (Verbrennungsluft)
FG Abgas
RV Hinterlüftung

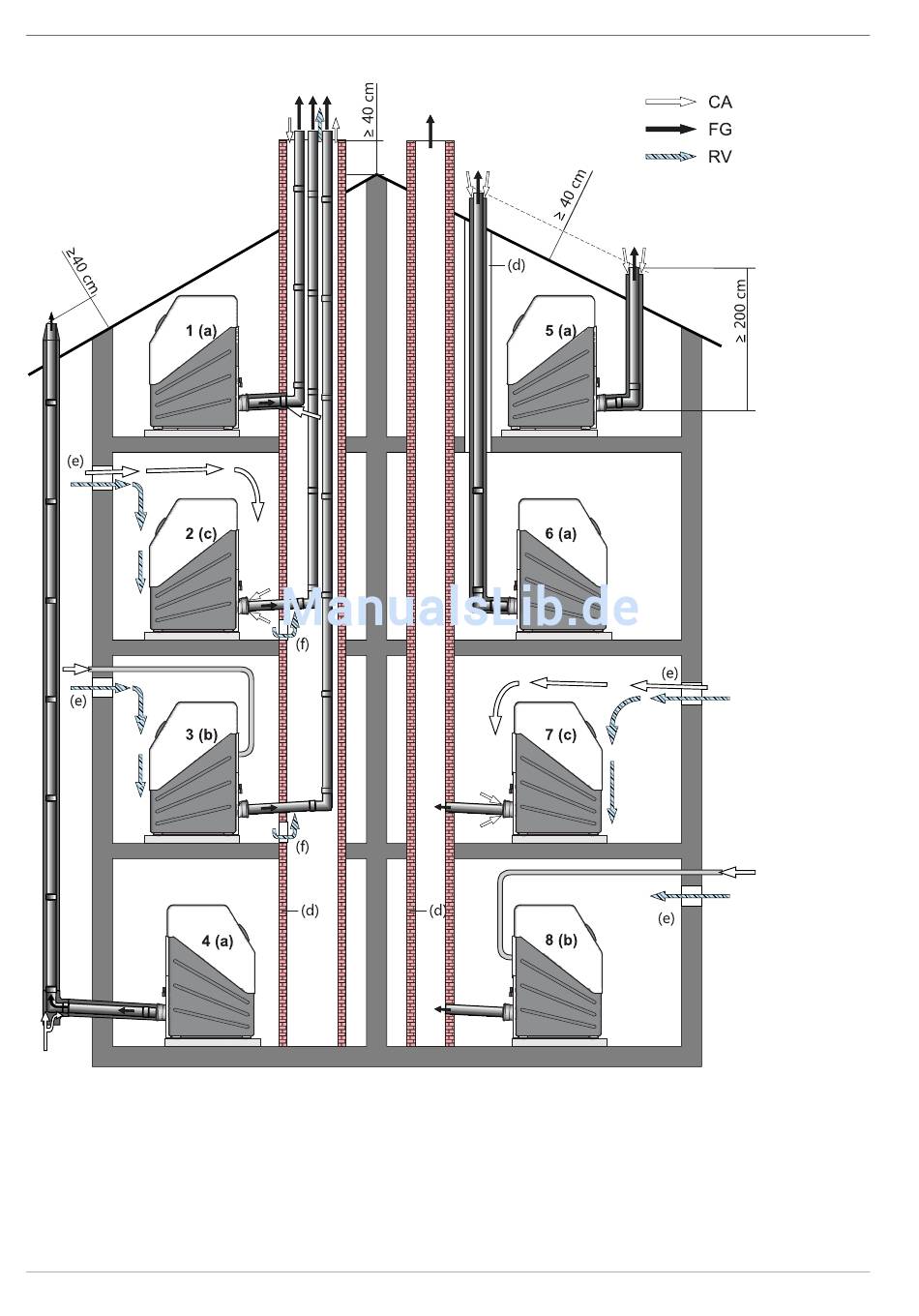

Bild 4-4 Aufstellvarianten für die Öl-Brennwertkessel der Serie A1 BO
10
a Aufstellvariante für raumluftunabhängigen Betrieb (Abgas/Zuluft
konzentrisch)
b Aufstellvariante für bedingt raumluftunabhängigen Betrieb (Ab-
gas/Zuluft getrennt)
c Aufstellvariante für raumluftabhängigen Betrieb
d Längs belüfteter Schacht mit Feuerwiderstandsdauer von 90 min
(bei Wohngebäuden geringer Höhe 30 min). Zur Feuerwider-
standsdauer die länderspezifischen Verordnungen beachten!
e Lüftungsöffnung (1x150 cm² oder 2x75 cm²)
f Hinterlüftungsöffnung (150 cm²)
FA ROTEX A1 BOe - 03/2013
