de

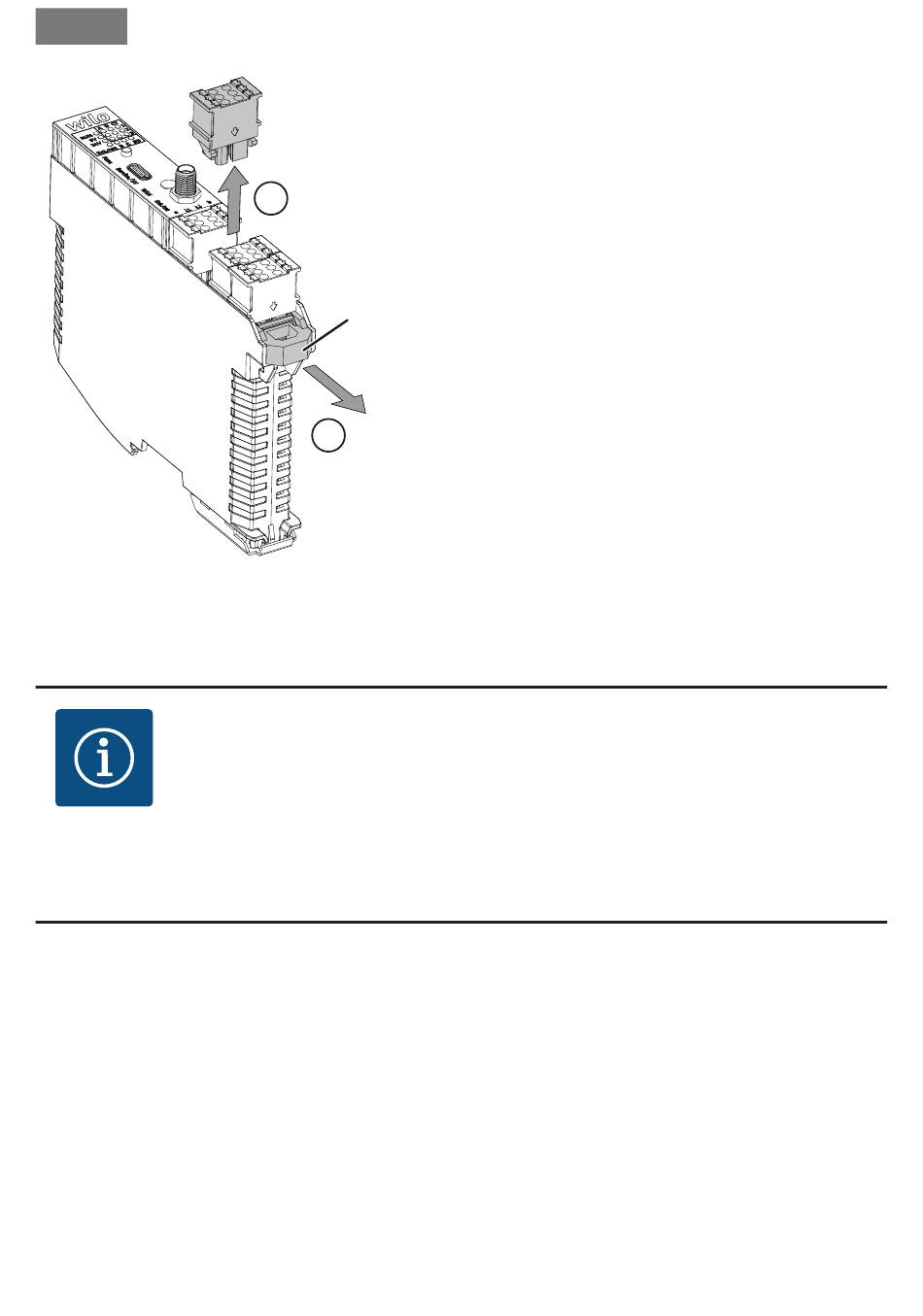

Fig. 4: Klemmenblock demontieren
7.2.1
Anschluss der Spannungsversorgung
HINWEIS
Für die Spannungsversorgung des Wilo-Connect sensors LP-
WAN mit 24 V DC SELV ist ein separates LPS Netzteil (Limited
Power Source < 100 W gemäß IEC 62368-1) mit entsprechen-
der Ausgangsspannung erforderlich.
Die Leitungen der 24 V DC Spannungsversorgung an die Klemmen 12a und 12b
mit der Bezeichnung „24V=" und „GND" anschließen.
7.2.2
Anschluss der externen Antenne
Falls in bestimmten Einbausituationen (z.B. in metallischem Gehäuse) die inter-
ne Antenne keine ausreichende Mobilfunkverbindung gewährleistet, kann al-
ternativ eine geeignete externe Antenne angeschlossen werden (Kapitel 6, Pos.
5).
18
2
7
1
Einbau- und Betriebsanleitung • Wilo-Connect sensor LPWAN • Ed.01/2025-01
Klemmenblock demontieren
Kabellängen für Versorgungs- und Signal-
kabel müssen ≤ 3 m betragen!
1.
Die Entriegelung (Pos. 7) nach vorne
ziehen, bis sich der Klemmenblock
löst.
2.
Den Klemmenblock abziehen und
entsprechend mit Kabeln belegen.
Nach erfolgter Kabelmontage den Klem-
menblock wieder einstecken. Ein einge-
prägter Pfeil auf dem Klemmenblock zeigt
in Richtung der Verriegelung.
