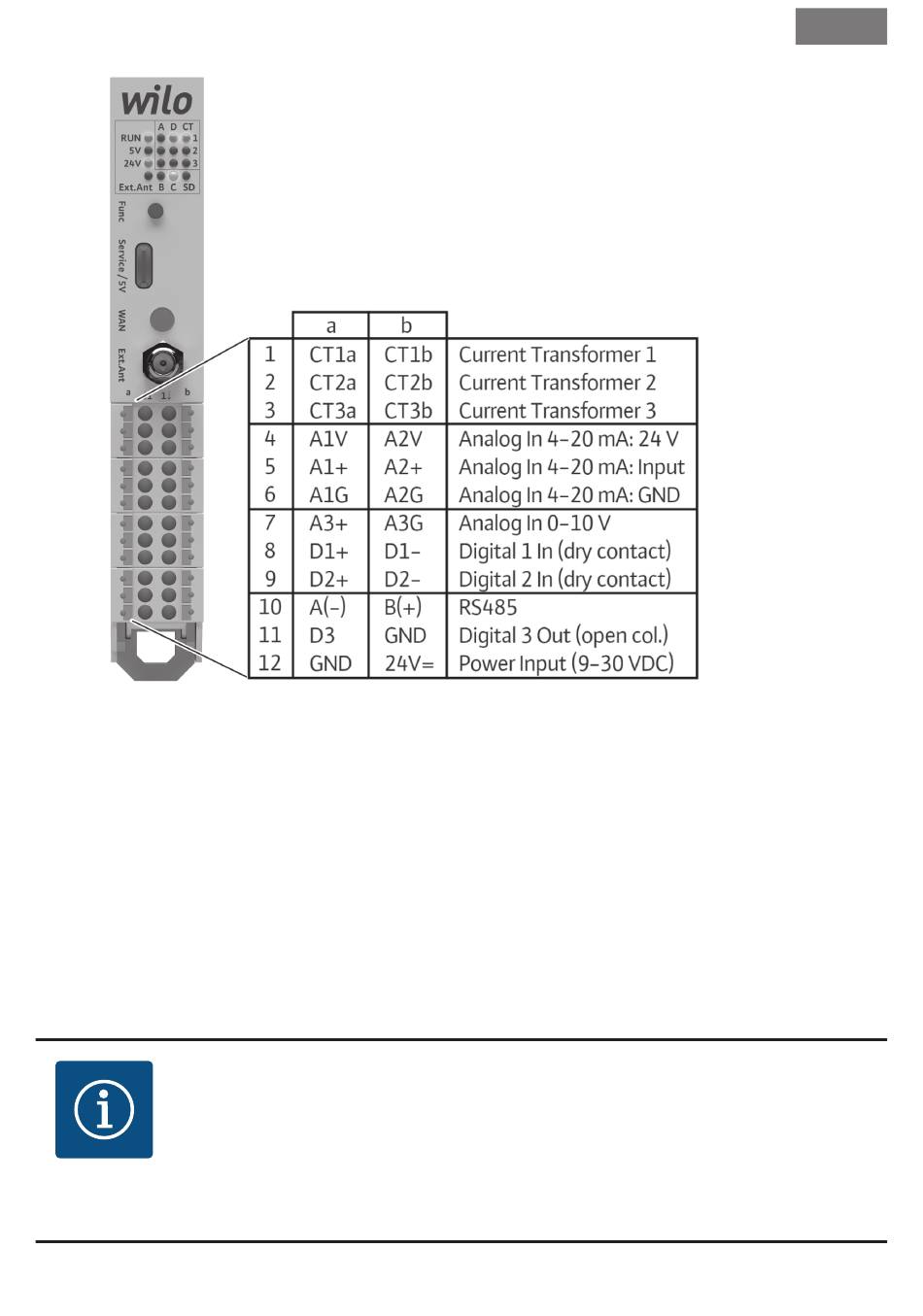

Fig. 3: Anschlußklemmen/Belegungsplan
Anschlussklemmen/Kabel (Allgemeines)
Kabellängen für Versorgungs- und Signalkabel müssen < 3 m betragen!
Leiterquerschnitt (starr/flexibel): 0,2 mm² ... 1,5 mm²
Abisolierlänge: 8 mm
Leiter anschließen:
•
Orangenen Federöffner mit einem Schraubendreher eindrücken.
•
Den abisolierten Leiter in die runde Öffnung stecken.
HINWEIS
Für eine vereinfachte Montage können die Anschlussklemmen-
blöcke, nach Entriegelung (Fig. 1, Pos. 7), vom Gerät abgezogen
werden.
Einbau- und Betriebsanleitung • Wilo-Connect sensor LPWAN • Ed.01/2025-01
