de
6
4x Anschlussklemmenblöcke
7
Ver-/Entriegelung der
Anschlussklemmenblöcke
8
QR-Code
9
Tragschienenbefestigung
10
Belegungsplan der Anschluss-
klemmen
11
Entriegelung

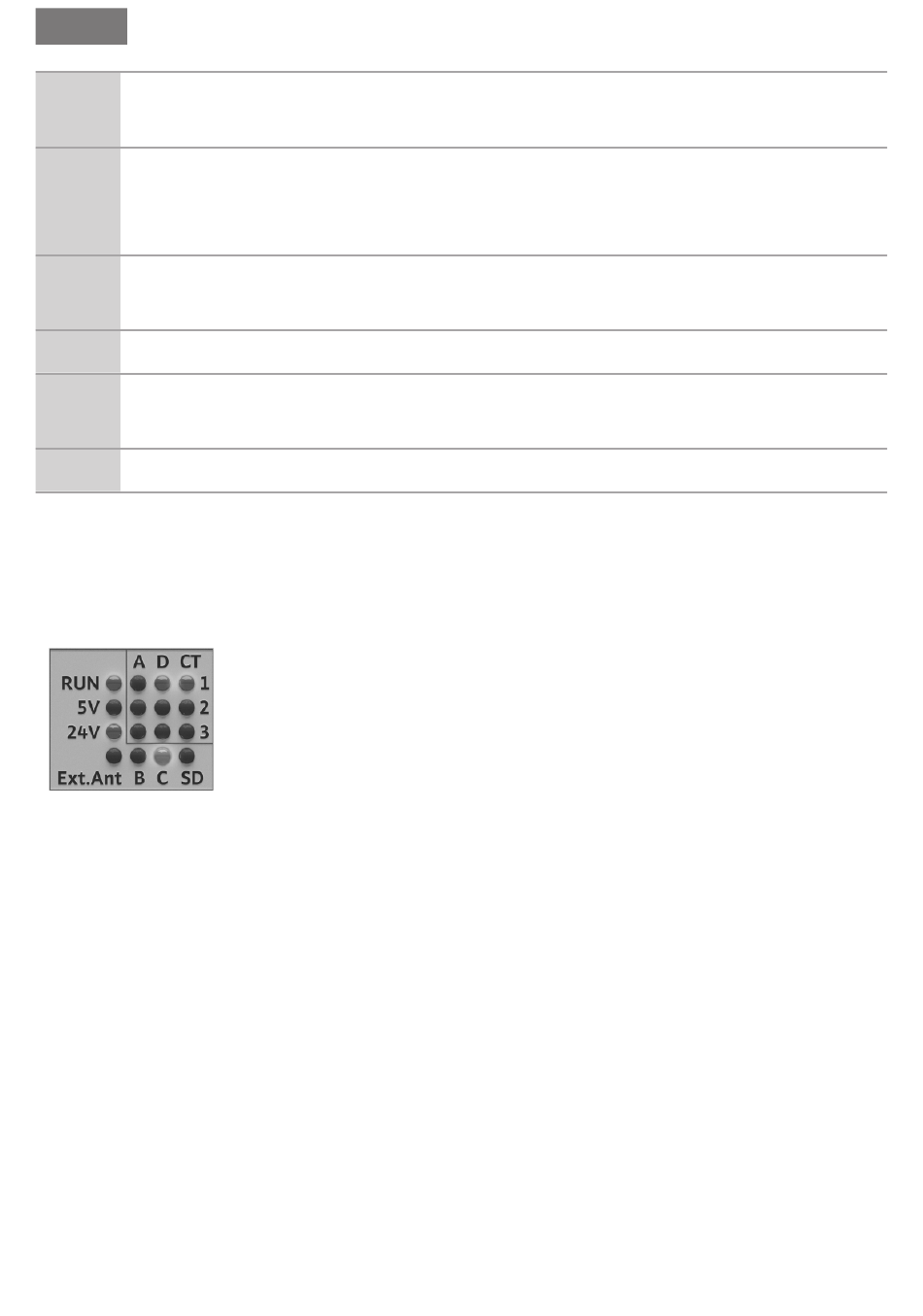

6.1
Diagnose-LEDs
Entsprechend der belegten Anschlussklemmen werden über die LEDs der Be-
triebszustand des Gerätes und der angeschlossenen Sensoren angezeigt.
RUN
5 V
24 V
A1, A2, A3
D1, D2
D3
CT1, CT2, CT3
12
Betriebsstatus
Spannungsversorgung
über die "Service"-
Schnittstelle
Spannungsversorgung
über 24 V
Analoge Eingänge
Digitale Eingänge
Digitaler Ausgang
Stromwandler
Einbau- und Betriebsanleitung • Wilo-Connect sensor LPWAN • Ed.01/2025-01
zum Anschluss der Versorgungs- und
Signalleitungen
zum Lösen der Anschlussklemmen-
blöcke für eine vereinfachte Verdrah-
tung
Am Connect sensor, zur Registrierung
des Produkts am Wilo-Monitor
für Hutschiene TH35 (DIN EN 60715)
Bezeichnung der Versorgungs- und
Signalleitungen
zum Lösen von der Tragschiene
Grün: OK, Rot: Fehlerhaft
Grün: OK, Rot: Fehlerhaft
Grün: OK, Rot: Fehlerhaft
Leuchtet bei aktivem Signal
Leuchtet bei aktivem Signal
Grün: wenn Pumpe eingeschal-
tet
