ANZEIGEBEISPIEL

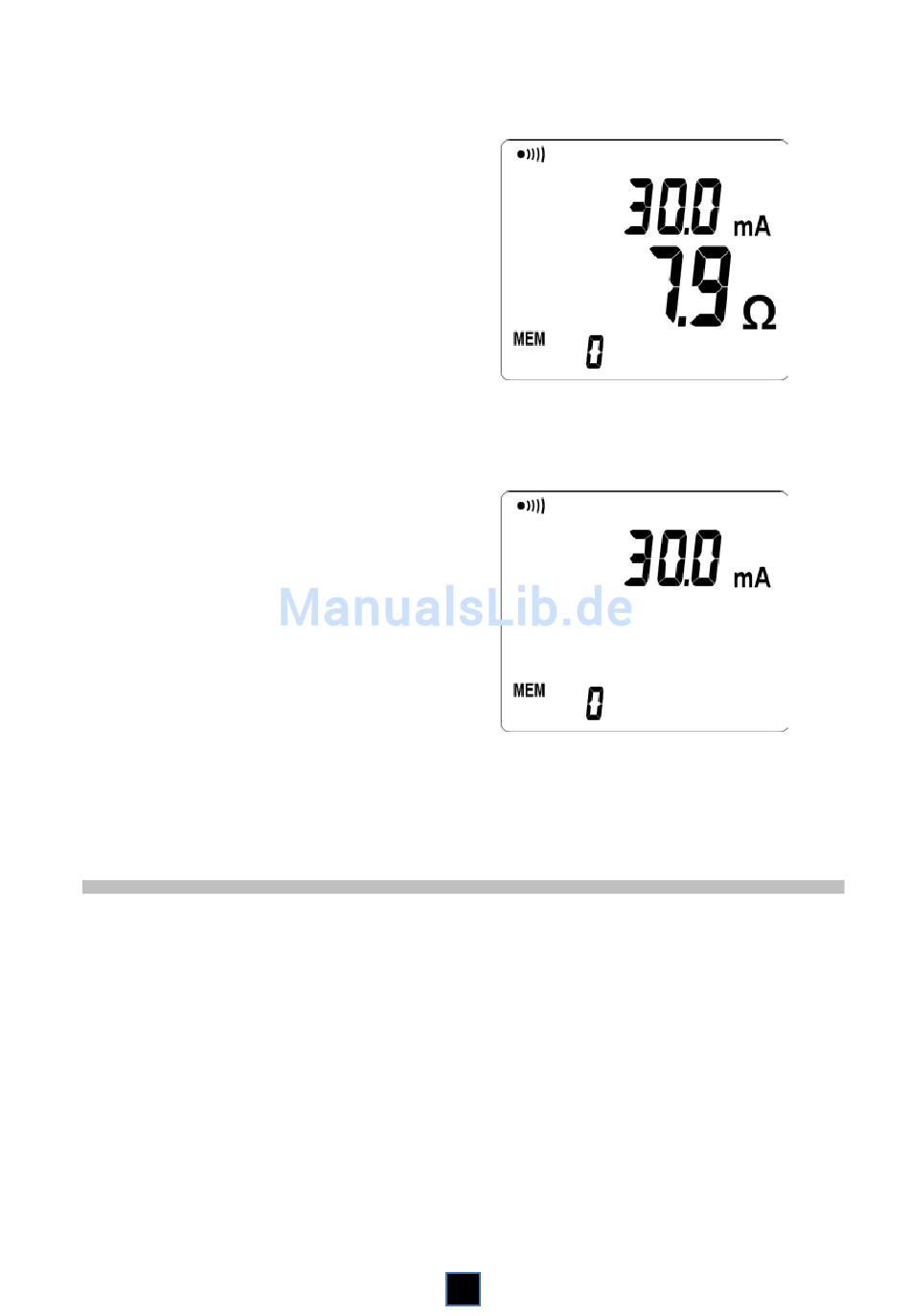

Die nebenstehende Abb. zeigt eine
Anzeige nach dem ersten Einschal-
ten der Zange in Stellung Ω+A. Die
Zange misst in diesem Beispiel
einen Strom von 30,0 mA mit einer
Impedanz von 7,9 Ω.
Der Buzzer ist eingeschaltet und
der Speicher MEM ist leer.
Hinweis: Diese Anzeige entspricht
dem Standard-Betriebsmodus. Im
erweiterten Betriebsmodus erschei-
nen zwei zusätzliche Bildschirme.
Siehe § 5.2.
Die nebenstehende Abb. zeigt eine
Anzeige nach dem ersten Einschal-
ten der Zange in Stellung A. Der
gemessene
Strom
30,0 mA.
Der Buzzer ist eingeschaltet und
der Speicher MEM ist leer.
2. VORSTELLUNG DES GERÄTS
Die Erdungsprüfzange dient zur Kontrolle des Widerstands eines beliebigen
leitenden Systems, das die Eigenschaften einer Schleife aufweist. Folgende Mes-
sungen sind möglich:
■ Messungen des Erdungswiderstands, wenn diese Erdung mit ihrem Potenzial-
ausgleichsleiter sich in Reihe zur Erdungsschleife befindet.
■ Weitere Erdungsmessungen, z.B. über das Erdseil, das Freileitungsmasten für
Energieübertragung oder für Telekommunikation miteinander verbindet.
■ Messungen an verteilten Erdungen mit derselben Masse-Ebene.
beträgt
hier
9
