6.1
ZWECK
In dieser Drehschalterstellung dient die Prüfzange als ganz normaler Zangenstrom-
wandler zum Messen von Strömen.
6.2
ALARMEINSTELLUNGEN
Soweit erforderlich, können Alarmschwellen für die Messwerte eingestellt werden.
Siehe dazu § 8.5, Menü 6.
6.3
MESSUNGEN
■ Umfassen Sie den Leiter, in dem Sie den Strom messen wollen, und schließen
Sie die Zangenbacken. Falls die Zange nicht richtig geschlossen ist, erscheint
das Symbol
■ Drücken Sie bei Bedarf die Taste HOLD, um den Messwert in der Anzeige zu
speichern. Siehe dazu § 4.6.
■ Durch Drücken der Taste MEM können Sie das Messergebnis im Gerät dauer-
haft speichern. Siehe dazu § 4.8.2,
6.4
MESSERGEBNIS
Nachdem sich der Messwert stabilisiert
hat, erscheint die im Leiter gemessene
Stromstärke in der Anzeige.
6.5
ALARME
Siehe dazu § 4.9.
6. MESSFUNKTION A
.

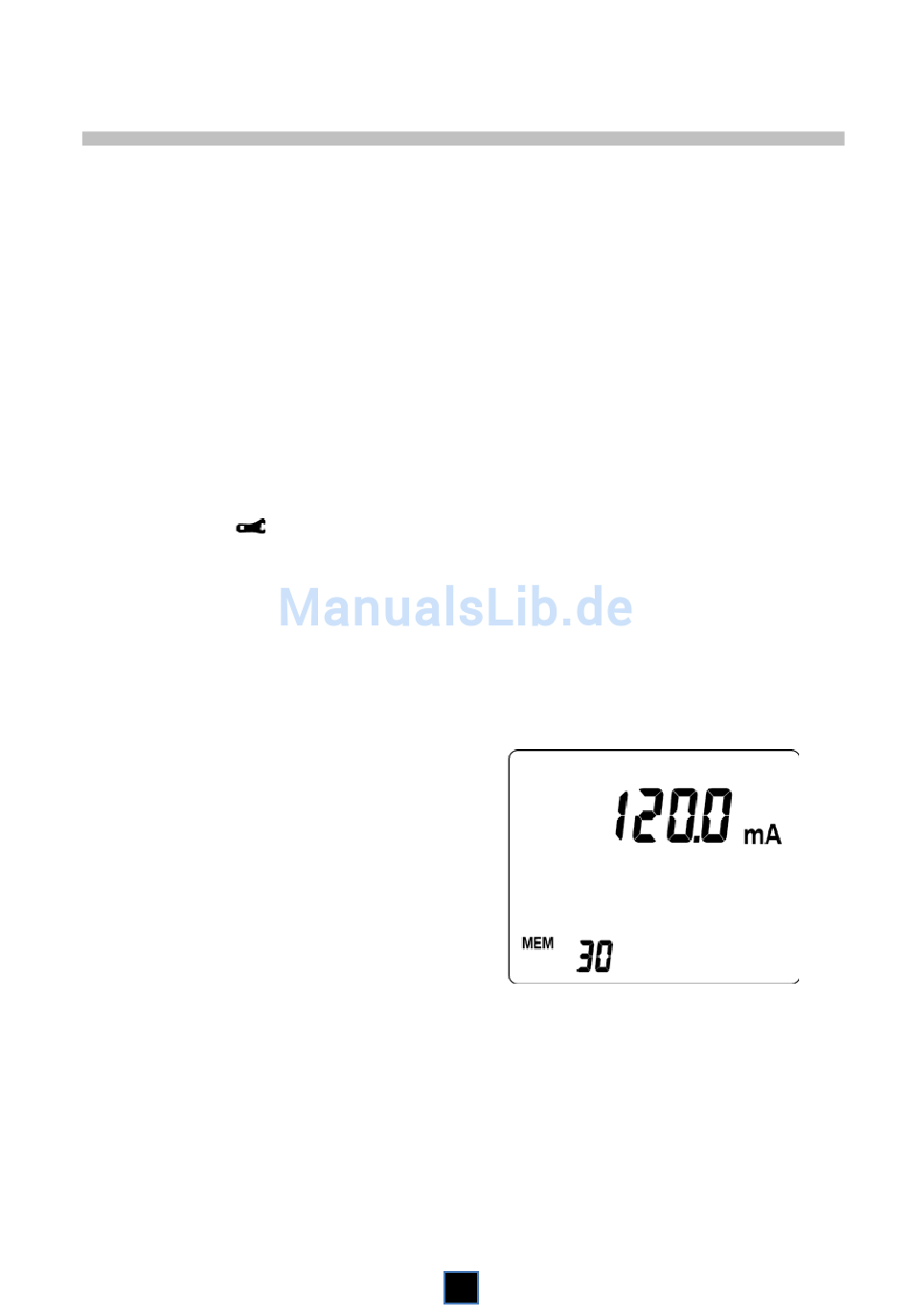

Abb. 23
30
