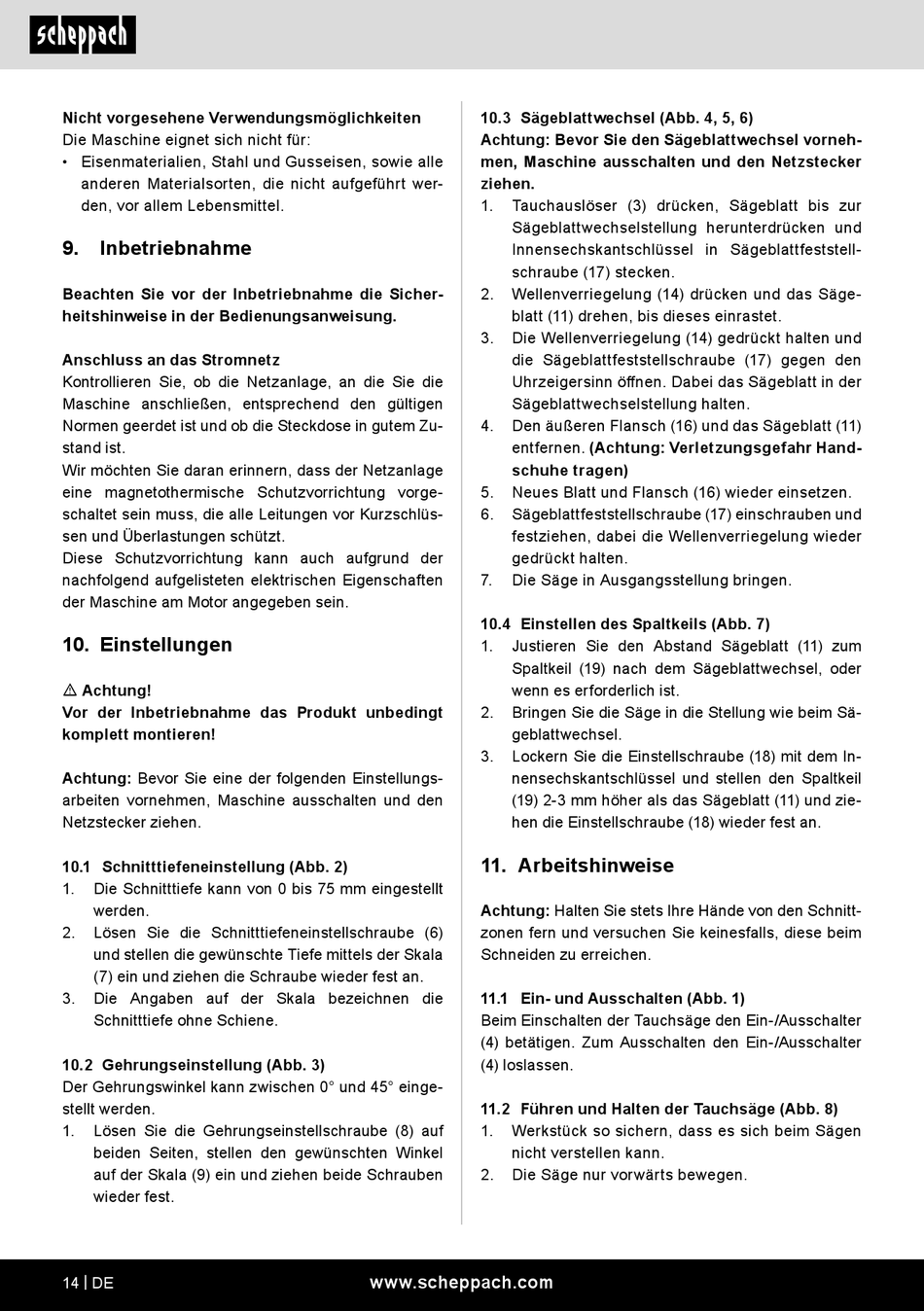

Scheppach PL75 Originalbetriebsanleitung Seite 14

Nicht vorgesehene Verwendungsmöglichkeiten
Die Maschine eignet sich nicht für:
• Eisenmaterialien, Stahl und Gusseisen, sowie alle
anderen Materialsorten, die nicht aufgeführt wer-
den, vor allem Lebensmittel.
9. Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise in der Bedienungsanweisung.
Anschluss an das Stromnetz
Kontrollieren Sie, ob die Netzanlage, an die Sie die
Maschine anschließen, entsprechend den gültigen
Normen geerdet ist und ob die Steckdose in gutem Zu-
stand ist.
Wir möchten Sie daran erinnern, dass der Netzanlage
eine magnetothermische Schutzvorrichtung vorge-
schaltet sein muss, die alle Leitungen vor Kurzschlüs-
sen und Überlastungen schützt.
Diese Schutzvorrichtung kann auch aufgrund der
nachfolgend aufgelisteten elektrischen Eigenschaften
der Maschine am Motor angegeben sein.
10. Einstellungen
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Achtung: Bevor Sie eine der folgenden Einstellungs-
arbeiten vornehmen, Maschine ausschalten und den
Netzstecker ziehen.
10.1 Schnitttiefeneinstellung (Abb. 2)
1. Die Schnitttiefe kann von 0 bis 75 mm eingestellt
werden.
2. Lösen Sie die Schnitttiefeneinstellschraube (6)
und stellen die gewünschte Tiefe mittels der Skala
(7) ein und ziehen die Schraube wieder fest an.
3. Die Angaben auf der Skala bezeichnen die
Schnitttiefe ohne Schiene.
10.2 Gehrungseinstellung (Abb. 3)
Der Gehrungswinkel kann zwischen 0° und 45° einge-
stellt werden.
1. Lösen Sie die Gehrungseinstellschraube (8) auf
beiden Seiten, stellen den gewünschten Winkel
auf der Skala (9) ein und ziehen beide Schrauben
wieder fest.
14 | DE
10.3 Sägeblattwechsel (Abb. 4, 5, 6)
Achtung: Bevor Sie den Sägeblattwechsel vorneh-
men, Maschine ausschalten und den Netzstecker
ziehen.
1. Tauchauslöser (3) drücken, Sägeblatt bis zur
Sägeblattwechselstellung herunterdrücken und
Innensechskantschlüssel in Sägeblattfeststell-
schraube (17) stecken.
2. Wellenverriegelung (14) drücken und das Säge-
blatt (11) drehen, bis dieses einrastet.
3. Die Wellenverriegelung (14) gedrückt halten und
die Sägeblattfeststellschraube (17) gegen den
Uhrzeigersinn öffnen. Dabei das Sägeblatt in der
Sägeblattwechselstellung halten.
4. Den äußeren Flansch (16) und das Sägeblatt (11)
entfernen. (Achtung: Verletzungsgefahr Hand-
schuhe tragen)
5. Neues Blatt und Flansch (16) wieder einsetzen.
6. Sägeblattfeststellschraube (17) einschrauben und
festziehen, dabei die Wellenverriegelung wieder
gedrückt halten.
7. Die Säge in Ausgangsstellung bringen.
10.4 Einstellen des Spaltkeils (Abb. 7)
1. Justieren Sie den Abstand Sägeblatt (11) zum
Spaltkeil (19) nach dem Sägeblattwechsel, oder
wenn es erforderlich ist.
2. Bringen Sie die Säge in die Stellung wie beim Sä-
geblattwechsel.
3. Lockern Sie die Einstellschraube (18) mit dem In-
nensechskantschlüssel und stellen den Spaltkeil
(19) 2-3 mm höher als das Sägeblatt (11) und zie-
hen die Einstellschraube (18) wieder fest an.
11. Arbeitshinweise
Achtung: Halten Sie stets Ihre Hände von den Schnitt-
zonen fern und versuchen Sie keinesfalls, diese beim
Schneiden zu erreichen.
11.1 Ein- und Ausschalten (Abb. 1)
Beim Einschalten der Tauchsäge den Ein-/Ausschalter
(4) betätigen. Zum Ausschalten den Ein-/Ausschalter
(4) loslassen.
11.2 Führen und Halten der Tauchsäge (Abb. 8)
1. Werkstück so sichern, dass es sich beim Sägen
nicht verstellen kann.
2. Die Säge nur vorwärts bewegen.
