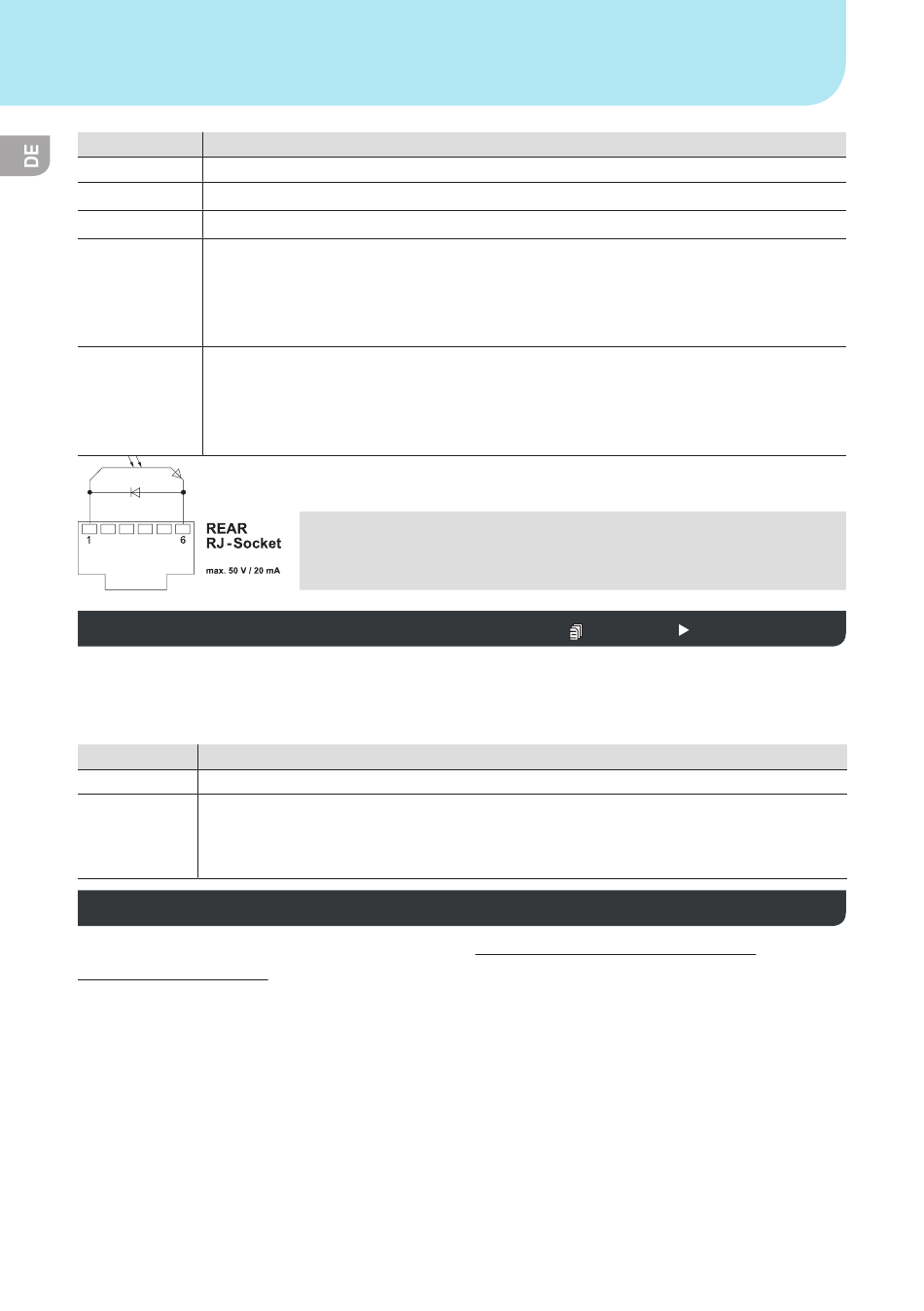

Weller WX 1 Originalbetriebsanleitung Seite 10

Parametermen̈
Option
Links
Rechts
Links & rechts
ZeroSmog
Stop&Go
Fußschalter (nur WXD 2 und WXA 2)
Um ein vorzeitiges Starten der Pumpe zu ver-
СТЧНОrЧ ШНОr uЦ ОТЧО НОiЧТОrtО VШrатrЦгОТt НОr
Lötstelle zu gewährleisten, kann eine Einschaltver-
zögerung eingestellt werden
Option
OFF
ON
Zusatzgeräte anschließen
Beachten Sie die Übersichtabbildungen.
Zusatzgeräte anschließen
Zusatzgeräte können entweder an der Schnittstel-
le an der Frontseite und/oder an der Schnittstelle
auf der Rückseite der Lötstation angeschlossen
werden.
Die Lötstation erkennt automatisch, welches Zu-
satzgerät angeschlossen ist. Die Lötstation zeigt
die Schnittstelle vorn, oder die Schnittstelle hinten,
НКs SвЦЛШХ ШНОr НОЧ σКЦОЧ НОs КЧРОsМСХШssО-
nen Zusatzgeräts an.
26
www.valuetronics.com
Beschreibung
Linker Werkzeugkanal (Werkseinstellung)
Rechter Werkzeugkanal
Beide Werkzeugkanäle
Der hintere potentialfreie Schaltausgang wird bei Benutzung eines Tools geschlossen.
Über einen optionalen Adapter (WX HUB) können bestimmte Zero Smog angeschlos-
sen werden. Die rückseitige RS 232 Schnittstelle ist weiterhin funktionsfähig.
Schaltausgang ist offen ЛОТ StКЧНЛв, χUTτάτόό, τόόШder wenn kein Werkzeug
gesteckt ist.
Die hintere RS 232 Schnittstelle wird zum Ansteuern eines optionalen Optoadapters
verwendet um über einen Lichtleiter eine KHE/KHP schalten zu können.
Bei Benutzung eines Tools wird der Ausgang aktiviert. Zusätzlich wird der potentialfreie
SМСКХtКusРКЧР РОsМСХШssОЧέ χusРКЧР Тst Кus ЛОТ StКЧНЛв, χUTτάτόό, τόό ШНОr аОЧЧ
kein Werkzeug gesteckt ist.
Hinweis
Ist die Arbeitstemperatur für den Roboter erreicht, dann wird im Display ein
– ok – angezeigt. nicht bei Zero Smog + Stop&Go
Beschreibung
OFF: Fußschalter ist deaktiviert
ON: Fußschalter ist aktiviert. Die vordere RS232 Schnittstelle kann zum Anschluß des
optionellen WX Fußschalters verwendet werden. Dieser entspricht bei Entlötwerkzeu-
gen (nur WXD 2) oder Heißluftwerkzeugen (nur WXA 2) der Funktion des Fingerschal-
ters. Die Funktion des Fingerschalters bleibt parallel erhalten.
Menüaufruf
Parameter der Zusatzgeräte einstellen
1. Zusatzgerät über Zusatzgerät-Taste
(vorn/hinten) auswählen.
ϋТЧstОХХЛКrОr PКrКЦОtОr ОrsМСОТЧt ТЦ ϊТspХКв
(z. B. Drehzahl).
2. Den gewünschten Wert mit dem Dreh-Klick-Rad
einstellen.
3. Wert mit der Eingabe-Taste bestätigen
Stationsparameter
