Weller WXD 2 Betriebsanleitung

Löt- und entlötstation
Vorschau ausblenden Andere Handbücher für WXD 2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Weller WXD 2 Löt- und Entlötstation
Betriebsanleitung
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weller WXD 2

Inhaltszusammenfassung für Weller WXD 2

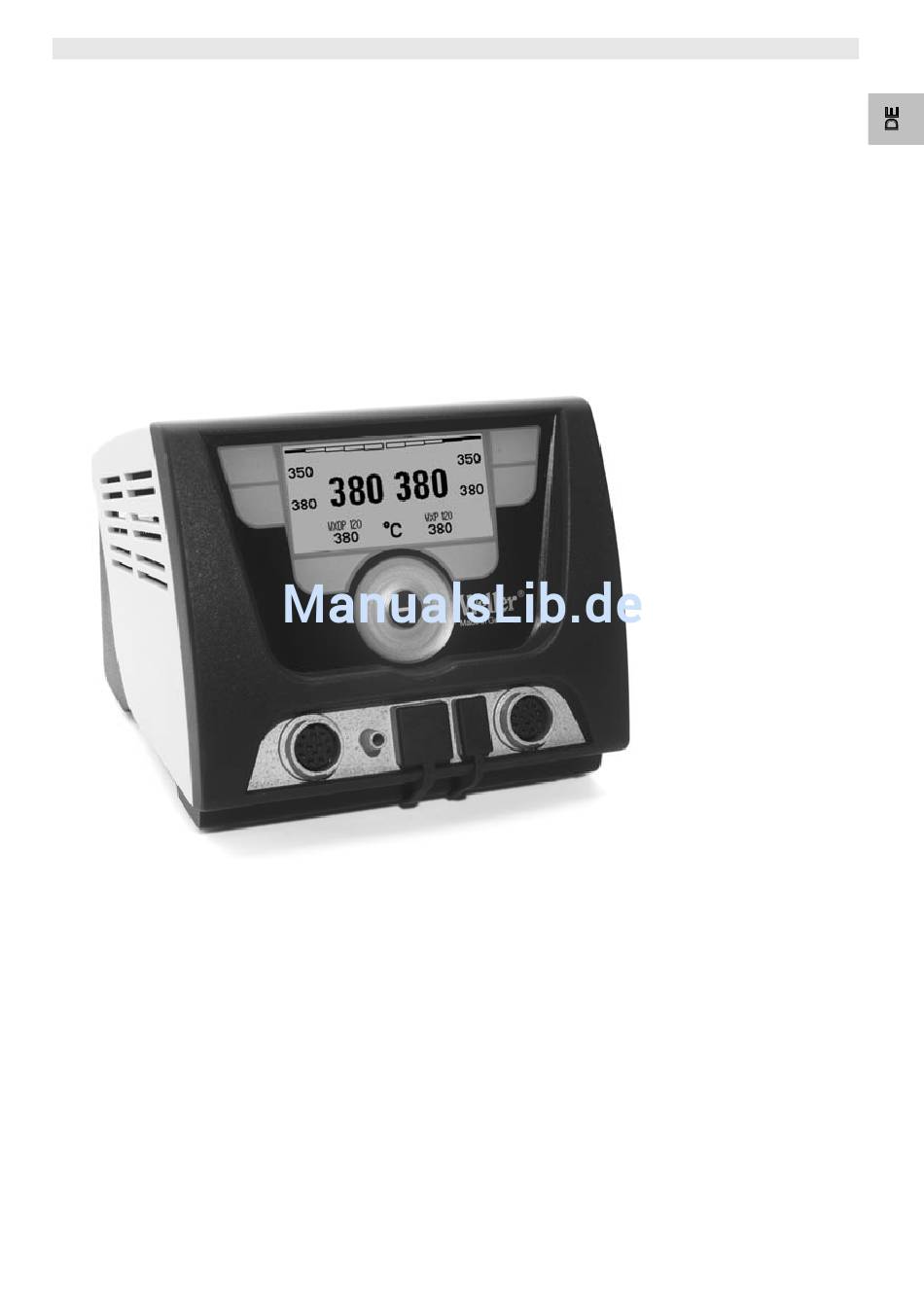

  • Seite 1 Weller WXD 2 Löt- und Entlötstation Betriebsanleitung PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

  • Seite 2: Geräteübersicht

    WXD 2 35 Aktiver Sollwert/ Festtemperatur links WXD 2 36 Zusatzgerät (Schnittstelle vorne) Geräteübersicht 37 Festtemperatur 1, links Bedien-Taste links 38 Festtemperatur 2, links Bedien-Taste links Bedien-Taste rechts Bedien-Taste rechts Display Auswahl-Taste (Solltemperatur, verlassen Parametermenü, Parameter Zusatzgerät) Dreh-Klick-Rad Eingabe-Taste (Enter-Taste) Anschlussbuchse für das...

  • Seite 3: Inhaltsverzeichnis

    Garantie ..................21     1 Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf der Weller WXD 2 Entlötstation erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. Diese Anleitung enthält wichtige Informationen, um die Entlötstation WXD 2 sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen.

  • Seite 4: Mitgeltende Dokumente

    Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten. Geben Sie die Entlötstation WXD 2 an Dritte stets zusammen mit der Betriebsanleitung weiter. Bestimmungsgemäßer Gebrauch Verwenden Sie die Entlötstation WXD 2 ausschließlich gemäß...

  • Seite 5: Gerätebeschreibung

    WXD 2 5-21 4 Gerätebeschreibung Die Weller WXD 2 ist eine vielseitig verwendbare Entlötstation für professionelle Reparaturarbeiten an elektronischen Baugruppen neuester Technologie in der industriellen Fertigungstechnik sowie im Reparatur- und Laborbereich. Die WXD 2 besitzt 2 unabhängige Kanäle für den gleichzeitigen Betrieb von 2 Lötwerkzeugen.
  • Seite 6 6-21 WXD 2 Technische Daten WXD 2 Abmessungen L x B x H (mm): 170 x 151 x 130 L x B x H (inch): 6,69 x 5,94 x 5,12 Gewicht ca. 3,2 kg Netzspannung 230 V, 50 Hz Leistungsaufnahme...

  • Seite 7: Gerät In Betrieb Nehmen

    Hinweis An die Entlötstation WXD 2 können nur Lötwerkzeuge mit geeigneten Anschlusssteckern angeschlossen werden. Die an das WXD 2 anschließbaren Werkzeuge entnehmen Sie bitte der Zubehörliste auf Seite 20. 1. Das Gerät sorgfältig auspacken. 2. Den Druckluftschlauch mit Außendurchmesser 6 mm in die Schnellkupplung für den Druckluftanschluss (22) einstecken.
  • Seite 8 8-21 WXD 2 7. Das Gerät am Netzschalter (21) einschalten. Startup-Anzeige erscheint auf dem Display (siehe Abb. 4). Nach dem Einschalten des Gerätes führt der Mikroprozessor einen Selbsttest durch und liest die im Werkzeug gespeicherten Parameterwerte aus. Abb. 4 Wenn ein Lötkolben angeschlossen ist, erscheint im Display die eingestellte Temperatur (Sollwert, 31/35), die Temperatureinheit °C/°F (33), die Istwertanzeige (aktuelle Werkzeugtemperatur) (34)

  • Seite 9: Gerät Bedienen

    WXD 2 9-21 6 Gerät bedienen Bedienungsprinzip Abb. 6: Bedienelemente WXD 2 Tasten Bedienung Funktion Festtemperatur (28/29/37/38)* wird als aktive Bedien-Taste 1, 2, Taste 1, 2, 3 oder 4 einmal Solltemperatur (31/35)* übernommen. 3, 4 kurz drücken (Werkzeugkanal: Taste 1, 2 = links;...

  • Seite 10: Bedienbeispiel 1: Temperatur-Einstellung Vornehmen

    10-21 WXD 2 Bedienbeispiel 1: Temperatur-Einstellung vornehmen 1. Die gewünschte Auswahl-Taste 6 oder 16 3 sec. gedrückt halten. Anzeige wechselt zur Solltemperatur (siehe Abb. 7). 2. Die gewünschte Solltemperatur mit dem Dreh-Klick-Rad (7) Abb. 7 einstellen. 3. Wert mit der Eingabe-Taste (8) bestätigen.

  • Seite 11: Lötwerkzeug Anschließen

    Festtemperaturen sind auf dem Werkzeug gespeichert. Temperatur-Istwert steigt bis zur Solltemperatur (= Lötwerkzeug wird aufgeheizt). Hinweis Wenn Sie zwei Werkzeuge gleichzeitig am WXD 2 anschließen wollen, beachten Sie bitte die Überlastabschaltung. Hinweis Weitere Anschluss-Varianten finden Sie auf der Seite 22.

  • Seite 12: Kanal Aus-/Einschalten

    − Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen. − Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

  • Seite 13: Parameter Über Parametermenü Einstellen

    WXD 2 13-21 − Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen. − Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze. − Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
  • Seite 14 14-21 WXD 2 Nach einer Temperaturabschaltung wird automatisch die Standby Temperatur eingestellt. 1. Parametermenü aufrufen. 2. Menüpunkt Standby Temperatur auswählen. Abb. 15 3. Sollwert für die Standby Temperatur mit dem Dreh-Klick-Rad (7) einstellen. 4. Wert mit der Eingabe-Taste (8) bestätigen.
  • Seite 15 WXD 2 15-21 Folgende AUTO-OFF Zeit-Einstellungen sind möglich: − „OFF“ = „0 min“: AUTO-OFF Funktion ist ausgeschaltet (Werkseinstellung) − „ON“ = „1-999 min“: AUTO-OFF Zeit, individuell einstellbar. 4. Zeitraum mit der Eingabe-Taste (8) bestätigen. Weiteren Einstellparameter im Menü auswählen oder Abb.

  • Seite 16: Stationsparameter Einstellen

    16-21 WXD 2 Weiteren Einstellparameter im Menü auswählen oder Parametermenü mit Taste 6 verlassen. Hinweis Bei Werkzeugen mit LED Ringlicht (z. B. WXDP 120) bestimmt das Prozessfenster das Leuchtverhalten des LED Ringlichts. − Konstantes Leuchten bedeutet das Erreichen der vorgewählten Temperatur bzw.
  • Seite 17 WXD 2 17-21 Entlötstation entriegeln 1. Parametermenü aufrufen. Ist die Verriegelung aktiv, öffnet sich automatisch der Passwort- Menü-Punkt. Im Display erscheinen drei Sterne (***). 2. Den dreistelligen Verriegelungscode mittels Dreh-Klick-Rad (7) einstellen. 3. Code mit der Eingabe-Taste (8) bestätigen. Abb. 28 Tastentöne ein/ausschalten...
  • Seite 18 18-21 WXD 2 1. Parametermenü aufrufen. 2. Menüpunkt Roboterausgang auswählen und bestätigen. 3. Werkzeugkanal(/-kanäle) mit dem Dreh-Klick-Rad (7) auswählen. Folgende Roboterausgang-Einstellungen sind möglich: − „links“: linker Werkzeugkanal (Werkseinstellung) Abb. 35 − „rechts“: rechter Werkzeugkanal − „links & rechts“: beide Werkzeugkanäle 4.

  • Seite 19: Firmware-Update Durchführen

    WXD 2 Entlötstation angeschlossen werden. Abb. 39 Die WXD 2 Entlötstation erkennt automatisch, welches Zusatzgerät angeschlossen ist. Die WXD 2 Entlötstation zeigt links (Schnittstelle vorne (36), siehe Abb. 40) oder rechts (Schnittstelle hinten) das Symbol oder den Namen des angeschlossenen Zusatzgeräts (30/36) an.

  • Seite 20: Fehlermeldungen Und Fehlerbehebung

    20-21 WXD 2 9 Fehlermeldungen und Fehlerbehebung Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe − Werkzeug wurde nicht − Anschluss des Werkzeugs am Anzeige „- - -“ erkannt Gerät überprüfen − Werkzeug defekt − Angeschlossenes Werkzeug überprüfen − Keine Netzspannung − Netzschalter einschalten...

  • Seite 21: Zubehör

    Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Technische Änderungen vorbehalten! Beachten aktualisierten Betriebsanleitungen unter www.weller-tools.com. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Seite 22 WXD 2 Operating Instructions PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

  • Seite 23: Hardware Overview

    WXD 2 WXD 2 35 Active set-point/ fixed temperature, left 36 Auxiliary device (front port) Hardware Overview 37 Fixed temperature 1, left Control button, left 38 Fixed temperature 2, left Control button, left Control button, right Control button, right Display...

  • Seite 24: About These Instructions

    1 About these instructions Thank you for placing your trust in our company by purchasing the Weller WXD 2 desoldering station. The device has been manufactured in accordance with the most rigorous quality standards, which ensure that it operates perfectly.

  • Seite 25: For Your Safety

    WXD 2 desoldering station to third parties together with these operating instructions. Intended use Use the WXD 2 desoldering station only for the purpose indicated in the operating instructions, i.e. for soldering and desoldering under the conditions specified herein. Designated use of the WXD 2 desoldering station also includes that −...

  • Seite 26: Device Description

    WXD 2 5-21 4 Device description The Weller WXD 2 is a versatile desoldering station designed for professional repairs to high-tech electronic sub-assemblies in industrial production engineering and in the repair and laboratory fields. The WXD 2 has 2 independent channels for the simultaneous operation of 2 soldering tools.
  • Seite 27 − (d) Soft-grounded: with plug and soldered resistor. Grounded through selected resistor. USB port Fig. 3 The WXD 2 control unit comes with a front-side USB port (11) for installing firmware updates, configuration and monitoring. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

  • Seite 28: Starting Up The Device

    Only soldering tools with suitable connecting plugs can be connected to the WXD 2 desoldering station. For details of tools which can be connected to WXD 2, please refer to the list of accessories on page 20. 1. Carefully unpack the device.

  • Seite 29: Operating The Device

    8-21 WXD 2 6 Operating the device Operating principle Fig. 6: Control elements on the WXD 2 Keys Operation Function The fixed temperature (28/29/37/38)* becomes Control key 1, 2, 3, Briefly press key 1, 2, 3 or 4 the active set-point temperature (31/35)*.
  • Seite 30 WXD 2 9-21 Example 1: adjusting the temperature 1. Press and hold down the required selection key 6 or 16 for 3 sec. The display changes over to the set-point temperature (see Fig. 7). 2. Set the required set-point temperature with the turn-and-click Fig.
  • Seite 31 The actual temperature value increases to the set-point temperature (= soldering tool is heated up). Note If you want to connect two tools simultaneously to WXD 2, please note the overload cut-out. Note You will find further connection versions on page 22.
  • Seite 32 − Switch off the system if you do not intend to use the soldering iron for lengthy periods or activate the Weller temperature reduction function. − Wet the tip with solder if you do not intend to use the soldering iron for a lengthy period of time.

  • Seite 33: Setting Parameters Via The Parameter Menu

    12-21 WXD 2 − Apply the solder directly at the soldering point, not on the soldering tip. − Change the soldering tip using an appropriate tool. − Do not subject the soldering tip to physical force. Note The control units have been adapted to hold a medium-sized soldering tip.
  • Seite 34 WXD 2 13-21 The standby temperature is automatically set after a temperature deactivation. 1. Call up the parameter menu. 2. Select the menu option Standby temperature. 3. Set the standby temperature set-point with the turn-and-click wheel (7). Fig. 15 4. Confirm the value with the Enter key (8).
  • Seite 35 14-21 WXD 2 4. Confirm the period with the Enter key (8). Select further setting parameters in the menu or exit the parameter menu with key 6. Note Reset von Standby- und AUTO-OFF Modus: This can be done by pushing the control button 1, 2, 3 or 4, using the finger- / footswitch or by removing the soldering tool from the rest.
  • Seite 36 WXD 2 15-21 temperature is within the predetermined process window. − A flashing LED indicates that the system is heated or that the temperature is outside the process window. Setting the station parameters Please observe the overview diagrams (Fig. 1 and Fig. 2).
  • Seite 37 16-21 WXD 2 Switching touchtones on/off 1. Call up the parameter menu. 2. Select and confirm the menu option Touchtones. 3. Switch touchtones on or off with the turn-and-click wheel (7). Fig. 29 4. Confirm the setting with the Enter key (8).
  • Seite 38 Select other setting parameters in the menu or exit the parameters menu using the 6 button. Carrying out a firmware update 1. Switch off the WXD 2 desoldering station. 2. Insert the memory stick into the USB port. 3. Switch on the WXD 2 desoldering station.

  • Seite 39: Care And Maintenance Of The Wxd 2

    Please observe the overview diagrams (Fig. 1 and Fig. 2). Auxiliary devices can be connected either to the port on the front panel (36) and/or to the port on the back (30) of the WXD 2 desoldering station. The WXD 2 desoldering station detects automatically which auxiliary device is connected.

  • Seite 40: Error Messages And Error Clearance

    WXD 2 19-21 9 Error messages and error clearance Message/symptom Possible cause Remedial measures − Tool has not been detected − Check connection of tool to Display: "- - - device − Tool defective − Check connected tool − No mains supply voltage −...

  • Seite 41: Accessories

    20-21 WXD 2 10 Accessories T005 13 202 99 WXDP 120 Desoldering iron with holder WDH 70 T005 29 202 99 WXP 120 Soldering set with holder WDH 10 T005 29 206 99 WXP 200 Soldering set with holder WDH 31...
  • Seite 42 Use of non-Weller Tools components will void this warranty if a non-Weller Tools component is defective (or is the source of the defect). Weller Tools will repair or replace products found to be defective not caused by a part, component or accessory manufactured by another company, during the warranty period.
  • Seite 43 WXD 2 Manual de uso PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Seite 44 WXD 2 WXD 2 31 Valor de referencia activo/ Temperatura fija derecha 32 Bloqueo 33 Unidad de medición de la temperatura °F/°C Componentes 34 Temperatura actual del soldador (derecha, izquierda) principales del 35 Valor de referencia activo/ Temperatura fija izquierda...

  • Seite 45: Sobre Estas Instrucciones

    Este manual contiene información importante para facilitarle la puesta en servicio, el manejo y el mantenimiento de su estación desoldadora WXD 2, así como para permitir que usted mismo sea capaz de eliminar por su cuenta anomalías sencillas. Lea por completo este manual y las siguientes instrucciones de seguridad antes de la puesta en servicio del aparato y antes de comenzar a trabajar con la estación desoldadora WXD 2.

  • Seite 46: Por Su Propia Seguridad

    4-20 WXD 2 2 Por su propia seguridad La estación desoldadora WXD 2 ha sido fabricada según los últimos avances tecnológicos y la normativa de seguridad homologada. No obstante, existe riesgo de que se produzcan daños personales o materiales si no se respetan las instrucciones de seguridad que figuran en el folleto de seguridad adjunto, así...
  • Seite 47 Es posible asignar una temperatura predeterminada a cada una de las cuatro teclas (2 teclas por herramienta de trabajo) para poder activarlas directamente. La estación desoldadora Weller WXD 2 dispone de las siguientes funciones y propiedades: − Concepto de manejo moderno y navegación −...
  • Seite 48 Puesta a tierra a través de la resistencia seleccionada Fig. 3 Puerto USB La unidad de control WXD 2 incorpora un puerto USB (11) en la parte frontal para la actualización de firmware, parametrización y monitorización. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

  • Seite 49: Puesta En Servicio Del Aparato

    En la estación desoldadora WXD 2 se pueden conectar únicamente soldadores con los conectores adecuados. Los utensilios que se pueden conectar a la estación WXD 2 figuran en la lista de accesorios de la página 20. 1. Desembalar el aparato cuidadosamente.

  • Seite 50: Manejo Del Aparato

    8-20 WXD 2 6 Manejo del aparato Manejo Fig. 6: controles WXD 2 Teclas Manejo Función La temperatura fija (28/29/37/38)* queda guardada Tecla de mando 1, 2, Pulsar brevemente la tecla 1, 2, 3 como temperatura de referencia activa (31/35)*.
  • Seite 51 WXD 2 9-20 Ejemplo de manejo 1: Ajuste de la temperatura 1. Mantener pulsado el selector 6 ó 16 durante 3 seg. La pantalla cambiará a la temperatura de referencia (véase la Fig. 7). Fig. 7 2. Ajustar la temperatura de referencia deseada mediante el selector giratorio (7).
  • Seite 52 Desconexión por sobrecarga (240 W) Si conecta dos soldadores al mismo tiempo en la estación desoldadora WXD 2, que juntos precisen más de 240 W, se producirá una desconexión por sobrecarga (véase la Fig. 12). En este caso sólo podrá usar un soldador/canal.
  • Seite 53 WXD 2 11-20 3. Confirmar el valor pulsando la tecla Enter (8). 4. Mantener pulsado el selector 1, 2, 3 ó 4 durante 3 seg. para guardar (memorizar) la temperatura de referencia actual como temperatura fija (en la tecla pulsada).

  • Seite 54: Ajuste De Los Parámetros A Través Del Menú De Parámetros

    − En caso de pausas prolongadas desconectar el equipo y utilizar la función de reducción de la temperatura de la estación Weller. − Aplicar estaño a la punta de soldar antes de depositar el soldador durante un espacio de tiempo prolongado.

  • Seite 55: Ajuste De Los Parámetros

    WXD 2 13-20 Ajuste de los parámetros Consulte los componentes del aparato (Fig. 1 y Fig. 2). Ajuste de la temperatura standby Nota Los soldadores disponen de un detector de uso (sensor) en el mango que en caso de inactividad se encarga de iniciar automáticamente la operación de enfriamiento.
  • Seite 56 14-20 WXD 2 1. Acceder al menú de parámetros. 2. Seleccionar el punto de menú Tiempo AUTO-OFF y confirmar. 3. Ajustar el tiempo AUTO-OFF deseado mediante el selector giratorio (7). En tiempo AUTO-OFF están disponibles los siguientes ajustes: − "OFF" = "0 min": la función AUTO-OFF está desconectada Fig.
  • Seite 57 WXD 2 15-20 1. Acceder al menú de parámetros. 2. Seleccionar el punto de menú Rango de proceso y confirmar. 3. Ajustar el margen de temperatura deseado en el rango de proceso mediante el selector giratorio (7). 4. Confirmar el valor pulsando la tecla Enter (8).
  • Seite 58 16-20 WXD 2 3. Ajustar el código de bloqueo deseado con tres dígitos (entre 001-999) mediante el selector giratorio (7) (véase la Fig. 26). 4. Confirmar el valor pulsando la tecla Enter (8). El bloqueo está activado (en la pantalla aparecerá un candado (32), véase también la Fig.
  • Seite 59 WXD 2 17-20 Definición de la salid del robot La salida para el robot se encuentra en la parte trasera del aparato (18). La asignación de los pines de la salida del robot se puede consultar en la página 17. En la configuración original el canal izquierdo del soldador está...

  • Seite 60: Actualización De Firmware

    (36) y/o en la interfaz de la parte trasera (30) de la estación desoldadora WXD 2. La estación desoldadora WXD 2 detecta automáticamente el equipo que está conectado. La estación desoldadora WXD 2 muestra en la Fig. 39 parte izquierda (interfaz delantera (36), véase la Fig. 40) o en la parte derecha (interfaz trasera) el símbolo o el nombre del equipo...

  • Seite 61: Cuidado Y Mantenimiento De La Estación Wxd 2

    WXD 2 19-20 2. Ajustar el valor deseado mediante el selector giratorio (7). 3. Confirmar el valor pulsando la tecla Enter (8). Pulsar la tecla 6 para salir. 8 Cuidado y mantenimiento de la estación WXD 2 Si estuviera sucio, limpiar el panel de control con un paño adecuado.

  • Seite 62: Accesorios

    útil del aparato haya sido entregada por nosotros por escrito y utilizando el término "Garantía".¡Reservado el derecho a realizar modificaciones técnicas! Encontrará manuales instrucciones actualizados en www.weller-tools.com. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Seite 63 WXD 2 Alternative configurations Alternative configurations T 005 87 647 10 T 005 87 647 12 T 005 87 647 12 T 005 87 647 10 T 005 87 647 12 T 005 87 647 10 T 005 87 647 12...
  • Seite 64 WXD 2 Exploded Drawing Exploded-view diagram Note Components must be fitted and replaced by the authorised Repair Service, otherwise the warranty will be void. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
