Inhaltszusammenfassung für Weller WX 2

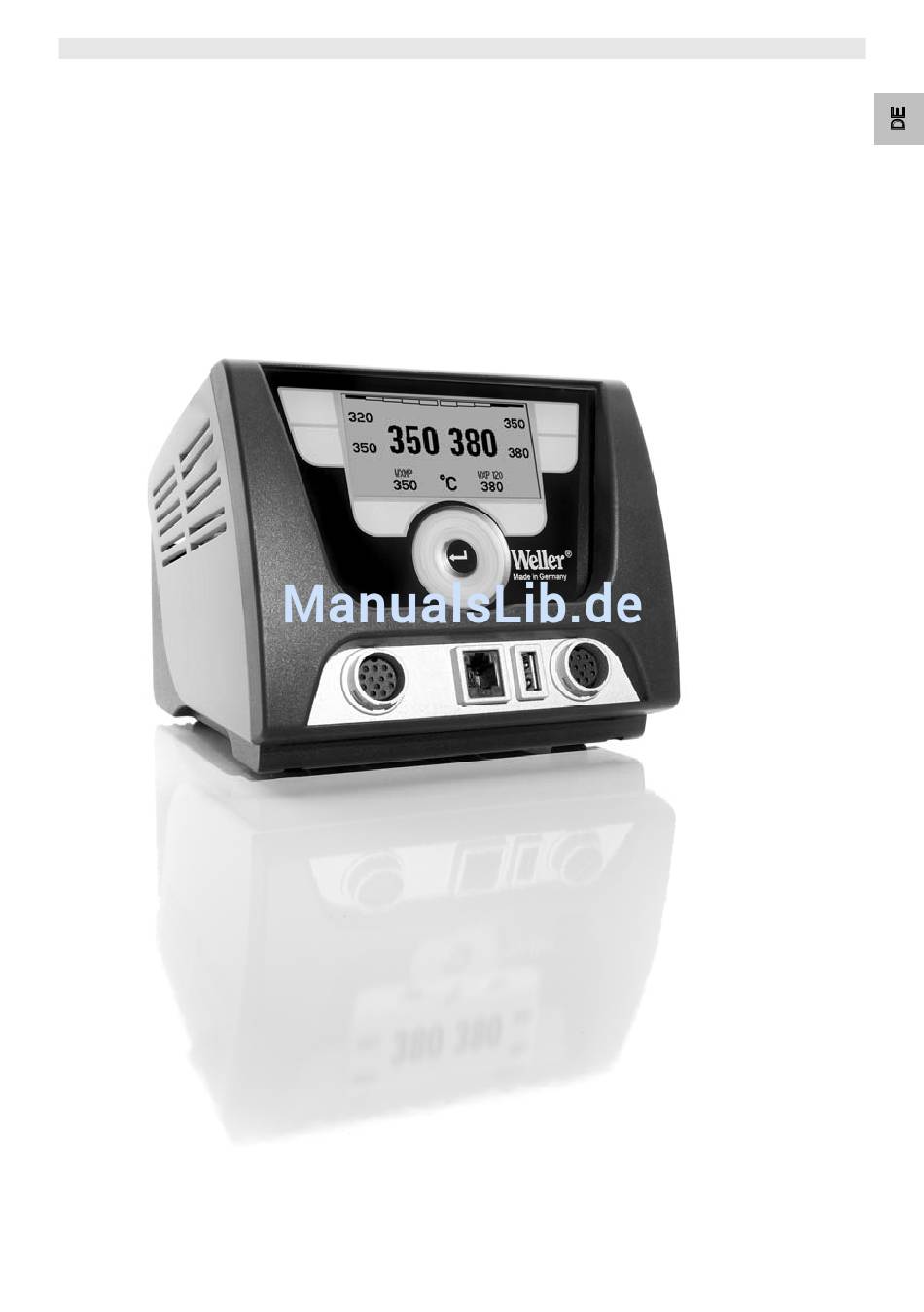

  • Seite 1 WX 2 Betriebsanleitung...

  • Seite 2: Geräteübersicht

    WX 2 WX 2 Geräteübersicht Bedien-Taste links Bedien-Taste links Bedien-Taste rechts Bedien-Taste rechts Display Auswahl-Taste (Solltemperatur, verlassen Parametermenü, Parameter Zusatzgerät) Dreh-Klick-Rad Eingabe-Taste (Enter-Taste) Anschlussbuchse für das Lötwerkzeug rechts 10 USB-Schnittstelle 11 RS232-Schnittstelle 12 Anschlussbuchse für das Lötwerkzeug links 13 Auswahl-Taste (Solltemperatur, Parameter Zusatzgerät)

  • Seite 3: Inhaltsverzeichnis

    Garantie ..................20     1 Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf der Weller WX 2 Lötstation erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. Diese Anleitung enthält wichtige Informationen, um die Lötstation WX 2 sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen.

  • Seite 4: Mitgeltende Dokumente

    Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten. Geben Sie die Lötstation WX 2 an Dritte stets zusammen mit der Betriebsanleitung weiter. Bestimmungsgemäßer Gebrauch Verwenden Sie die Lötstation WX 2 ausschließlich gemäß...

  • Seite 5: Gerätebeschreibung

    WX 2 5-20 4 Gerätebeschreibung Die Weller WX 2 ist eine vielseitig verwendbare Lötstation für professionelle Reparaturarbeiten an elektronischen Baugruppen neuester Technologie in der industriellen Fertigungstechnik sowie im Reparatur- und Laborbereich. Die digitale Regelelektronik gewährleistet zusammen mit einer hochwertigen Sensor- und Wärmeübertragungstechnik im Lötwerkzeug ein präzises Temperaturregelverhalten an der...
  • Seite 6 Mittelkontakt. − (c) Potentialfrei: Mit Stecker − (d) Weich geerdet: Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand. USB-Schnittstelle Abb. 3 Das Steuergerät WX 2 ist mit einer frontseitigen USB-Schnittstelle (10) für Firmware update, Parametrierung und Monitoring ausgerüstet.

  • Seite 7: Gerät In Betrieb Nehmen

    Sicherheitsablage ab. Beachten Sie die Übersichtabbildungen (Abb. 1 und Abb. 2). Hinweis An die Lötstation WX 2 können nur Lötwerkzeuge mit geeigneten Anschlusssteckern angeschlossen werden. Die an das WX 2 anschließbaren Werkzeuge entnehmen Sie bitte der Zubehörliste auf Seite 19.

  • Seite 8: Gerät Bedienen

    8-20 WX 2 6 Gerät bedienen Bedienungsprinzip Abb. 6: Bedienelemente WX 2 Tasten Bedienung Funktion Festtemperatur (23/24/32/33)* wird als aktive Bedien-Taste 1, 2, Taste 1, 2, 3 oder 4 einmal Solltemperatur (26/30)* übernommen. 3, 4 kurz drücken (Werkzeugkanal: Taste 1, 2 = links;...

  • Seite 9: Bedienbeispiel 1: Temperatur-Einstellung Vornehmen

    WX 2 9-20 Bedienbeispiel 1: Temperatur-Einstellung vornehmen 1. Die gewünschte Auswahl-Taste 6 oder 13 3 sec. gedrückt halten. Anzeige wechselt zur Solltemperatur (siehe Abb. 7). 2. Die gewünschte Solltemperatur mit dem Dreh-Klick-Rad (7) Abb. 7 einstellen. 3. Wert mit der Eingabe-Taste (8) bestätigen.

  • Seite 10: Lötwerkzeug Anschließen

    Festtemperaturen sind auf dem Werkzeug gespeichert. Temperatur-Istwert steigt bis zur Solltemperatur (= Lötwerkzeug wird aufgeheizt). Hinweis Wenn Sie zwei Werkzeuge gleichzeitig am WX 2 anschließen wollen, beachten Sie bitte die Überlastabschaltung. Hinweis Weitere Anschluss-Varianten finden Sie auf der Seite 21.

  • Seite 11: Temperatur Individuell Einstellen

    WX 2 11-20 Temperatur individuell einstellen Beachten Sie die Übersichtabbildungen (Abb. 1 und Abb. 2). Festtemperatur einstellen 1. Die gewünschte Auswahl-Taste 6 oder 13 gedrückt halten. Auf dem Display erscheint die aktuelle Solltemperatur (siehe Abb. 13). 2. Die gewünschte Solltemperatur mit dem Dreh-Klick-Rad (7) Abb.

  • Seite 12: Löten Und Entlöten

    Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen. − Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch. − Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.

  • Seite 13: Parameter Über Parametermenü Einstellen

    WX 2 13-20 7 Parameter über Parametermenü einstellen Das Parametermenü ist in zwei Bereiche unterteilt: Parameter Einstellmöglichkeiten: - Standby Temperatur - Standby Zeit (Temperaturabschaltung) - AUTO-OFF Zeit (Automatische Abschaltzeit) - Offset (Temperatur-Offset) - Regelverhalten - Prozessfenster Stationsparameter Einstellmöglichkeiten: - Sprache - Temperaturversion °C/°F (Temperatureinheiten)
  • Seite 14 14-20 WX 2 Temperaturabschaltung (Standby Zeit) einstellen Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Standby Zeit auf Standby Temperatur abgesenkt. Der Standby-Zustand wird durch eine blinkende Istwertanzeige angezeigt und im Display wird „Standby“ (20) angezeigt. Drücken der Bedien-Taste 1, 2, 3 oder 4 beendet diesen Standby Abb.
  • Seite 15 WX 2 15-20 Temperatur-Offset einstellen Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden. 1. Parametermenü aufrufen. 2. Menüpunkt OFFSET auswählen und bestätigen. 3. Die gewünschte OFFSET-Temperatur mit dem Dreh-Klick- Abb. 21 Rad (7) einstellen.

  • Seite 16: Stationsparameter Einstellen

    16-20 WX 2 Stationsparameter einstellen Beachten Sie die Übersichtabbildungen (Abb. 1 und Abb. 2). Sprache für Menüführung auswählen 1. Parametermenü aufrufen. 2. Menüpunkt Sprache auswählen und bestätigen. 3. Die gewünschte Sprache mit dem Dreh-Klick-Rad (7) einstellen. 4. Wert mit der Eingabe-Taste (8) bestätigen.
  • Seite 17 WX 2 17-20 Tastentöne ein/ausschalten 1. Parametermenü aufrufen. 2. Menüpunkt Tastentöne auswählen und bestätigen. 3. Tastentöne aus- oder einstellen mit dem Dreh-Klick-Rad (7). Abb. 29 4. Einstellung mit der Eingabe-Taste (8) bestätigen. LCD-Kontrast einstellen 1. Parametermenü aufrufen. 2. Menüpunkt LCD-Kontrast auswählen und bestätigen.

  • Seite 18: Firmware-Update Durchführen

    Beachten Sie die Übersichtabbildungen (Abb. 1 und Abb. 2). Zusatzgeräte können entweder an der Schnittstelle an der Frontseite (11) und/oder an der Schnittstelle auf der Rückseite (15) der WX 2 Lötstation angeschlossen werden. Die WX 2 Lötstation erkennt automatisch, welches Zusatzgerät Abb.

  • Seite 19: Wx 2 Pflegen Und Warten

    WX 2 19-20 8 WX 2 pflegen und warten Bedienpanel mit geeignetem Reinigungstuch bei Verunreinigung reinigen. Nicht verwendete Schnittstellen mit Verschlusskappen verschließen. 9 Fehlermeldungen und Fehlerbehebung Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe − Werkzeug wurde nicht − Anschluss des Werkzeugs am Anzeige „- - -“...

  • Seite 20: Entsorgung

    20-20 WX 2 11 Entsorgung Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. 12 Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.
  • Seite 21 WX 2 Operating Instructions...

  • Seite 22: Hardware Overview

    WX 2 WX 2 Hardware Overview Control button, left Control button, left Control button, right Control button, right Display Selection button (set-point temperature, exit parameter menu, auxiliary device parameters) Turn-and-click wheel Enter button Right receptacle for soldering tool 10 USB port...

  • Seite 23: About These Instructions

    These instructions contain important information which will enable you to commission, operate and service the WX 2 Soldering Station safely and correctly as well as to rectify simple problems yourself.

  • Seite 24: For Your Safety

    Soldering Station to third parties together with these operating instructions. Intended use Use the WX 2 Soldering Station only for the purpose indicated in the operating instructions, i.e. for soldering and desoldering under the conditions specified herein. Intended use of the WX 2 Soldering Station also includes the requirement that you −...

  • Seite 25: Device Description

    WX 2 5-20 4 Device description The Weller WX 2 is a versatile repair station for professional repair work on state-of-the-art electronic modules in industrial manufacturing, repair workshops and laboratories. The digital control electronics in combination with superior sensor and heat-transfer technology guarantee precise temperature control at the soldering tip.
  • Seite 26 − (c) Floating: with plug − (d) Soft-grounded: with plug and soldered resistor. Grounded through selected resistor. USB port Fig. 3 The WX 2 control unit comes with a front-side USB port (10) for installing firmware updates, configuration and monitoring.

  • Seite 27: Starting Up The Device

    Only soldering tools with suitable connecting plugs can be connected to the WX 2 Soldering Station. For details of tools which can be connected to WX 2, please refer to the list of accessories on page 19. 1. Carefully unpack the device.

  • Seite 28: Operating The Device

    8-20 WX 2 6 Operating the device Operating principle Fig. 6: Control elements on the WX 2 Keys Operation Function The fixed temperature (23/24/32/33)* becomes Control key 1, 2, 3, Briefly press key 1, 2, 3 or 4 the active set-point temperature (26/30)*.
  • Seite 29 WX 2 9-20 Example 1: adjusting the temperature 1. Press and hold down the required selection key 6 or 13 for 3 sec. The display changes over to the set-point temperature (see Fig. 7). 2. Set the required set-point temperature with the turn-and-click Fig.
  • Seite 30 The actual temperature value increases to the set-point temperature (= soldering tool is heated up). Note If you want to connect two tools simultaneously to WX 2, please note the overload cut-out. Note You will find further connection versions on page 21.
  • Seite 31 WX 2 11-20 Setting the temperature individually Please observe the overview diagrams (Fig. 1 and Fig. 2). Setting the fixed temperature 1. Press the required selection key 6 or 13. The current set-point temperature is shown on the display (see Fig.
  • Seite 32 − Switch off the system if you do not intend to use the soldering iron for lengthy periods or activate the Weller temperature reduction function. − Wet the tip with solder if you do not intend to use the soldering iron for a lengthy period of time.

  • Seite 33: Setting Parameters Via The Parameter Menu

    WX 2 13-20 7 Setting parameters via the parameter menu The parameter menu is subdivided into two areas: Parameter Setting options: - Standby temperature - Standby time (temperature deactivation) - AUTO OFF time (automatic switch-off time) - Offset (temperature offset)
  • Seite 34 14-20 WX 2 Set the temperature deactivation value (standby time) When the soldering tool is not in use, the temperature is reduced to the standby temperature after the set standby time has elapsed. Standby mode is indicated as a flashing actual value and the display reads "Standby"...
  • Seite 35 WX 2 15-20 Setting the temperature offset The actual soldering-tip temperature can be adapted by entering a temperature offset around ± 40 °C (± 72 °F). 1. Call up the parameter menu. 2. Select and confirm the menu option OFFSET.
  • Seite 36 16-20 WX 2 Setting the station parameters Please observe the overview diagrams (Fig. 1 and Fig. 2). Selecting the menu navigation language 1. Call up the parameter menu. 2. Select and confirm the menu option Language. 3. Set the required language with the turn-and-click wheel (7).
  • Seite 37 WX 2 17-20 Switching touchtones on/off 1. Call up the parameter menu. 2. Select and confirm the menu option Touchtones. 3. Switch touchtones on or off with the turn-and-click wheel (7). Fig. 29 4. Confirm the setting with the Enter key (8).
  • Seite 38 Please observe the overview diagrams (Fig. 1 and Fig. 2). Auxiliary devices can be connected either to the port on the front panel (11) and/or to the port on the back (15) of the WX 2 Soldering Station. The WX 2 Soldering Station detects automatically which auxiliary Fig.

  • Seite 39: Care And Maintenance Of The Wx 2

    WX 2 19-20 8 Care and maintenance of the WX 2 Clean the operator panel, if dirty, using a suitable cleaning cloth. Seal ports which are not in use with covering caps. 9 Error messages and error clearance Message/symptom Possible cause Remedial measures −...

  • Seite 40: Disposal

    Use of non-Weller Tools components will void this warranty if a non-Weller Tools GmbH component is defective (or is the source of the defect). Weller Tools GmbH will repair or replace products found to be defective not caused by a part, component or accessory manufactured by another company, during the warranty period.
  • Seite 41 WX 2 Manual de uso...
  • Seite 42 WX 2 WX 2 29 Temperatura actual del soldador (derecha, izquierda) 30 Valor de referencia activo/ Temperatura fija izquierda 31 Equipo adicional Componentes (interfaz en parte delantera) principales del 32 Temperatura fija 1, izquierda 33 Temperatura fija 2, izquierda aparato...

  • Seite 43: Sobre Estas Instrucciones

    Este manual contiene información importante para facilitarle la puesta en servicio, el manejo y el mantenimiento de su estación de soldar WX 2, así como para permitir que usted mismo sea capaz de eliminar por su cuenta anomalías sencillas. Lea por completo este manual y las siguientes instrucciones de seguridad antes de la puesta en servicio del aparato y antes de comenzar a trabajar con la estación de soldar WX 2.

  • Seite 44: Por Su Propia Seguridad

    4-20 WX 2 2 Por su propia seguridad La estación de soldar WX 2 ha sido fabricada según los últimos avances tecnológicos y la normativa de seguridad homologada. No obstante, existe riesgo de que se produzcan daños personales o materiales si no se respetan las instrucciones de seguridad que figuran en el folleto de seguridad adjunto, así...

  • Seite 45: Descripción Del Aparato

    WX 2 5-20 4 Descripción del aparato La Weller WX 2 es una estación de soldar muy versátil para trabajos de reparación profesionales de componentes electrónicos de última generación, tanto para la fabricación industrial como para el sector de reparación y laboratorio.
  • Seite 46 − (d) Toma de tierra indirecta: con enchufe y resistencia soldada. Puesta a tierra a través de la resistencia seleccionada Fig. 3 Puerto USB La unidad de control WX 2 incorpora un puerto USB (10) en la parte frontal para la actualización de firmware, parametrización y monitorización.

  • Seite 47: Puesta En Servicio Del Aparato

    En la estación de soldar WX 2 se pueden conectar únicamente soldadores con los conectores adecuados. Los utensilios que se pueden conectar a la estación WX 2 figuran en la lista de accesorios de la página 19. 1. Desembalar el aparato cuidadosamente.

  • Seite 48: Manejo Del Aparato

    8-20 WX 2 6 Manejo del aparato Manejo Fig. 6: controles WX 2 Teclas Manejo Función La temperatura fija (23/24/32/33)* queda guardada Tecla de mando 1, 2, Pulsar brevemente la tecla 1, 2, 3 como temperatura de referencia activa (26/30)*.
  • Seite 49 WX 2 9-20 Ejemplo de manejo 1: Ajuste de la temperatura 1. Mantener pulsado el selector 6 ó 13 durante 3 seg. La pantalla cambiará a la temperatura de referencia (véase la Fig. 7). Fig. 7 2. Ajustar la temperatura de referencia deseada mediante el selector giratorio (7).
  • Seite 50 Fig. 11: WX 2 con soldador conectado Desconexión por sobrecarga (240 W) Si conecta dos soldadores al mismo tiempo en la estación WX 2, que juntos precisen más de 240 W, se producirá una desconexión por sobrecarga (véase la Fig. 12).
  • Seite 51 WX 2 11-20 Ajuste individual de la temperatura Consulte los componentes del aparato (Fig. 1 y Fig. 2). Ajuste de la temperatura fija 1. Mantener pulsado el selector deseado 6 ó 13. La temperatura de referencia actual aparecerá en la pantalla (véase la Fig.
  • Seite 52 − En caso de pausas prolongadas desconectar el equipo y utilizar la función de reducción de la temperatura de la estación Weller. − Aplicar estaño a la punta de soldar antes de depositar el soldador durante un espacio de tiempo prolongado.

  • Seite 53: Ajuste De Los Parámetros A Través Del Menú De Parámetros

    WX 2 13-20 7 Ajuste de los parámetros a través del menú de parámetros El menú de parámetros está dividido en dos: Parámetros Opciones: - Temperatura standby - Tiempo standby (desconexión de la temperatura) - Tiempo AUTO-OFF (tiempo de desconexión automática) - Offset (offset de temperatura) - Comportamiento térmico...
  • Seite 54 14-20 WX 2 Ajuste de la desconexión de la temperatura (Tiempo standby) Cuando no se utiliza el soldador, la temperatura se reduce hasta alcanzar la temperatura standby después de que haya transcurrido el tiempo standby ajustado. El estado standby se indica con un valor real intermitente y en la pantalla aparece "Standby"...
  • Seite 55 WX 2 15-20 Ajustar el offset de temperatura La temperatura real de la punta del soldador se puede ajustar introduciendo un offset de temperatura de aproximadamente ± 40 °C (± 72 °F). 1. Acceder al menú de parámetros. 2. Seleccionar el punto de menú OFFSET y confirmar.
  • Seite 56 16-20 WX 2 Ajuste de los parámetros de la estación Consulte los componentes del aparato (Fig. 1 y Fig. 2). Selección del idioma del menú 1. Acceder al menú de parámetros. 2. Seleccionar el punto de menú Idioma y confirmar.
  • Seite 57 WX 2 17-20 Activación/desactivación de los tonos del teclado. 1. Acceder al menú de parámetros. 2. Seleccionar el punto de menú Tonos teclado y confirmar. 3. Activar o desactivar los tonos del teclado mediante el selector Fig. 29 giratorio (7).

  • Seite 58: Actualización De Firmware

    WX 2. La estación de soldar WX 2 detecta automáticamente el equipo que está conectado. La estación de soldar WX 2 muestra en la parte izquierda (interfaz delantera (11), véase la Fig. 36) o en la parte derecha (interfaz trasera) el símbolo o el nombre del equipo...

  • Seite 59: Cuidado Y Mantenimiento De La Estación Wx 2

    WX 2 19-20 8 Cuidado y mantenimiento de la estación WX 2 Si estuviera sucio, limpiar el panel de control con un paño adecuado. Cerrar las interfaces no utilizadas con sus tapas. 9 Mensajes de error y su reparación Mensaje/Síntoma Causa posible Reparación...

  • Seite 60: Eliminación De Residuos

    20-20 WX 2 Consultar el resto de los accesorios en los manuales de uso de los diferentes kits de accesorios para soldador. 11 Eliminación de residuos Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
  • Seite 61 WX 2 Alternative configurations Alternative configurations T 005 87 647 10 T 005 87 647 12 T 005 87 647 12 T 005 87 647 10 T 005 87 647 12 T 005 87 647 10 T 005 87 647 12...
  • Seite 62 WX 2 Exploded Drawing Exploded-view diagram Note Components must be fitted and replaced by the authorised Repair Service, otherwise the warranty will be void.
