SOLARFOCUS ecotopzero 15 Montageanleitung Seite 33

7Montage

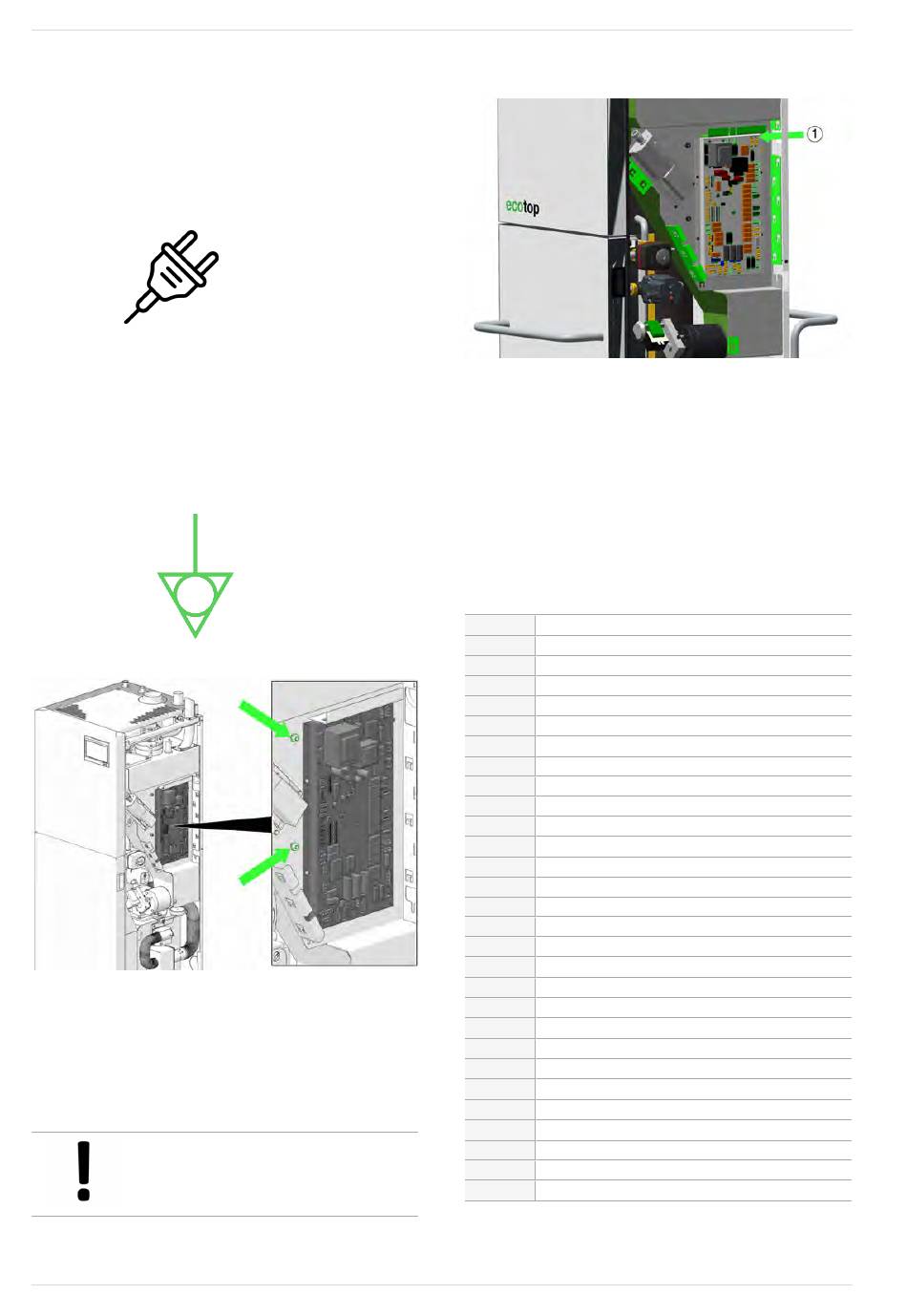

7.8.1 Spannungsversorgung der Heiz-
anlage
►
Sehen Sie einen eigenen Stromkreis für die
Heizanlage am Aufstellort vor.
Sie benötigen einen Anschluss 230 V AC / 50 HZ
C13 A.
Die Netzanschlussleitung muss im Falle eines
Austausches wieder mit einem Kabel SIHD-J 3 x
1,5 mm² ausgeführt werden.
Potentialausgleich herstellen
►
Verbinden Sie die Potentialausgleichsschiene
der Hausinstallation mit einem der Anschlüsse
neben dem Kessel Leistungsteil.
►
Einen Leitungsquerschnitt von mindestens
6 mm² Cu verwenden.
ACHTUNG
sind Sachschäden möglich.
ecotop-zero, ecotop-light Montageanleitung
- Bei Nichtbeachtung
Kabelkanäle am Kessel
►
Führen Sie die Kabel bei Öffnung 1 in den
Kessel und nutzen Sie dann die entspre-
chenden Kabelkanäle um die Kabel zu
fixieren.
7.8.2 Anschlüsse am Kes-
selleistungsteil
Heizkreis 1
X9 Heizkreispumpe 1
X11 Heizkreismischer 1
X38 Vorlauftemperaturfühler 1
X41 optional: Raumtemperaturfühler 1
X42 Außentemperaturfühler
Heizkreis 2
X10 Heizkreispumpe 2
X12 Heizkreismischer 2
X37 Vorlauftemperaturfühler 2
X40 optional: Raumtemperaturfühler 2
Pufferspeicher
X7 Sonderausführung: Pufferladelampe
X13 Rücklaufmischer
X15 Standardausführung: Rücklaufanhebungspumpe
X36 Pufferfühler unten
X44 Pufferfühler oben
Trinkwasserspeicher
X8 Trinkwasserspeicherpumpe
X39 Trinkwasserspeicherfühler
Zirkulationsregelung
X5 Zirkulationspumpe
X43 Zirkulationsfühler (optional)
Bedienteil
X53 Busleitung zum Bedienteil (Display)
Netzanschluss
X1 Netzanschluss für Leistungsteil, 230 V AC
X2 Ausgang 230 V AC
X18 Ausgang 230 V AC (Absicherung F 8 A)
