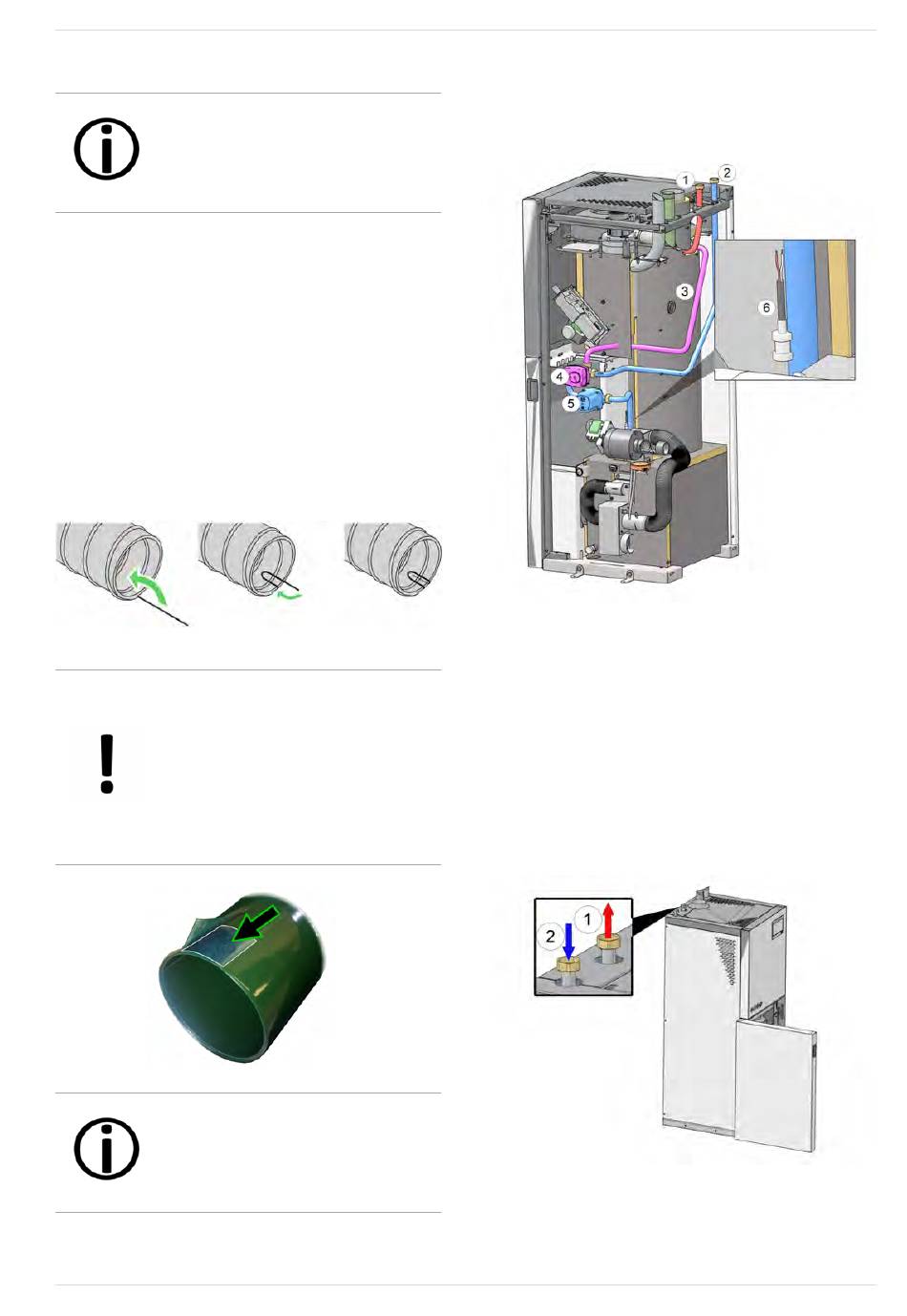

Pelletsschlauch elektrisch erden
Hinweis
der Schlauchspirale muss zuverläs-
sig geerdet, also elektrisch leitend
mit dem Anschlussrohr verbunden
werden.
Litze freilegen und in den Schlauch biegen
►
Legen Sie am Schlauchende ca. 10 cm der
Metalllitze frei und entfernen Sie eine eventuell
vorhandene Kunststoffummantelung der Litze
mit einer Abisolierzange.
►
Formen Sie mit der Metalllitze einen Bogen
und biegen Sie diesen auf die Schlau-
chinnenseite.
►
Schieben Sie den Schlauch über das Metall-
Anschlussrohr, sodass die Metalllitze dieses
sicher berührt.
ACHTUNG
dauerhaft einen elektrisch leitfä-
higen Kontakt zum Anschlussrohr
haben.
Eventuell vorhandenes Klebeband
an den Anschlussrohren entfernen,
bzw. vorhandene Beschichtungen
abschaben.
Hinweis
schläuche ist auch bei der manuell
zu betätigenden Variante der
Saugsondenumschalteinheit
erforderlich.
30
- Die Metalllitze im Inneren
- Die Mettalllitze muss
- Die Erdung der Pellets-
7.6 Hydraulischer Anschluss
Leitungsführung im Kessel
1 Kessel-Vorlauf
2 Kessel-Rücklauf
3 Bypass-Leitung
4 Motormischer für Rücklaufanhebung
5 Umwälzpumpe
6 Rücklauftemperaturfühler (Anle-
gefühler)
Anschlüsse am Kessel
1 Kessel-Vorlauf
2 Kessel-Rücklauf
