Pellets-Förderung
Motor der Pellets-Förderschnecke bei Saugsystem
X14
Schneckenförderung
X14
Motor der Übergabeschnecke bei Pelletsbox
Kessel
X3
Saugturbine
X4
Glühstab
X16
Motor der Ascheaustragung
X19
Saugzuggebläse
X20
Sicherheitstemperaturbegrenzer STB
X23
Einschubmotor
X24
Motor der Wärmetauscherreinigung
X26
Primärluftklappe - Haltemagnet
X27
Zündluft - Haltemagnet
X31
Kesseltemperaturfühler
X32
Rücklauftemperaturfühler
X34
Abgastemperaturfühler
X45
Lamdasonde
X47
Drehzahlmessung Saugzuggebläse
X48
Türkontaktschalter
X49
Füllstandssensor im Pellets-Vorratsbehälter
X61
Differenzdruckmesser
optional
X6
Reserve
Sicherheitskette 230 V AC (Not-Aus-Schalter, even-
X21
tuell Druckwächter, ... in Serie schalten)
X28
Fremdkesselanforderung
X29
Störung
X51
Externe Anforderung (optional)
Externe Busleitung; Anschluss für RS-485 Elek-
X54
tronikmodule
Externe Busleirung; Anschluss für CAN-Bus Elek-
X55
tronikmodule

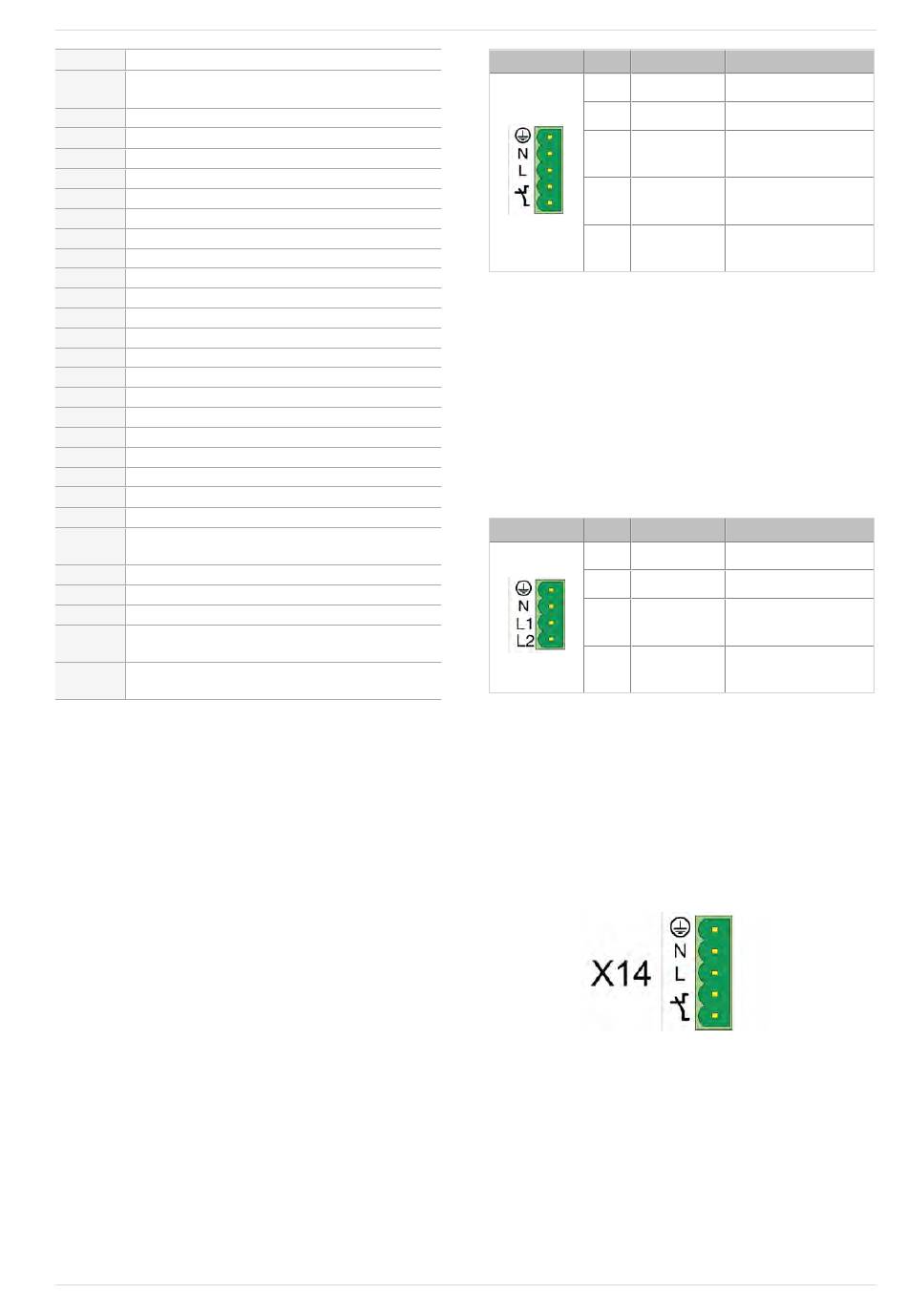

Heizkreispumpe, Mischer anschließen
(X9, X10, X11, X12)
Heizkreispumpen X9, X10
►
Schließen Sie die Heizkreispumpe 1 am
Leistungsteil am Stecker X9 an.
►
Die Heizkreispumpe 2 ist an X10 anzuschlie-
ßen.
►
Bei Bedarf, z. B. bei einer Fußbodenheizung,
ein Begrenzungsthermostat anschließen (Art.
61612).
►
Wird kein Begrenzungsthermostat benötigt,
muss der Kontakt gebrückt werden.
34
Pin
Signal
1
2
3
4
5
Heizkreismischer X11, X12
►
Schließen Sie den Heizkreismischer 1 an X11
an.
►
Der Heizkreismischer 2 ist an X12 anzuschlie-
ßen.
Pin
Signal
1
2
3
4
Bei Anschluss weiterer Heizkreise finden Sie die
Anschlussbelegung hier.
Pellets-Fördersysteme (X14)
Saugsystem-Schneckenförderung
►
Schließen Sie den Motor der Förderschnecke
am Leistungsteil X14 an, und verwenden Sie
dabei ein Kabel 5 x 15 mm².
Montageanleitung ecotop-zero, ecotop-light
7Montage
Funktion
PE
Schutzleiter PE
N
Neutralleiter N
Relaisausgang
L
Pumpe HK 1/2
Thermostat (optio-
nal)
Thermostat (optio-
nal)
Funktion
PE
Schutzleiter PE
N
Neutralleiter N
Relaisausgang
L1
Mischer HK1/2 auf
Relaisausgang
L2
Mischer HK1/2 zu
> 1
