Notice de montage et d'utilisation
FR

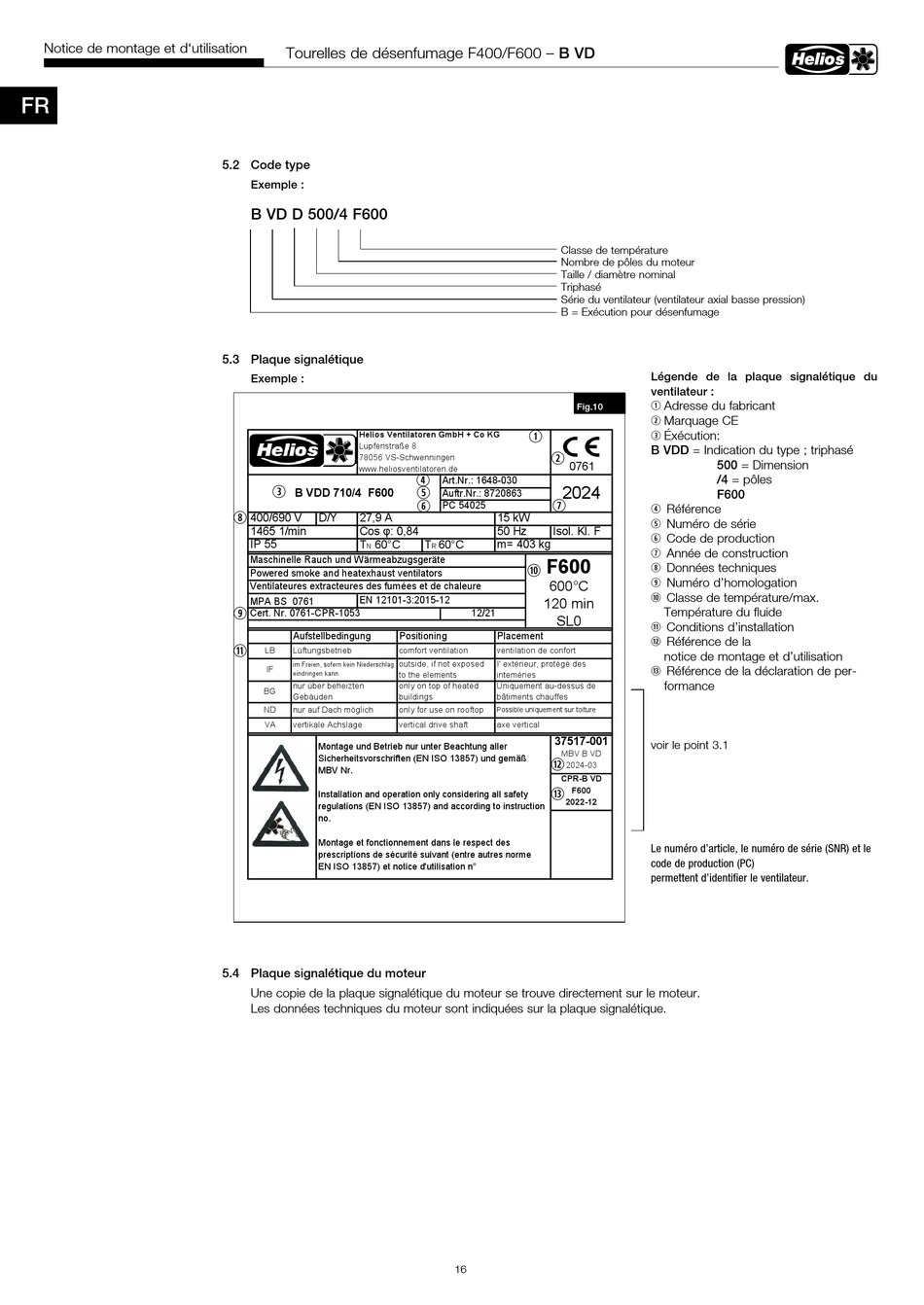

Tourelles de désenfumage F400/F600 – B VD
52 Code type
Exemple :
B VD D 500/4 F600
53 Plaque signalétique
Exemple :
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 VS-Schwenningen
www.heliosventilatoren.de
B VDD 710/4 F600
400/690 V
D/Y
27,9 A
1465 1/min
Cos φ: 0,84
IP 55
T
60°C
N
Maschinelle Rauch und Wärmeabzugsgeräte
Powered smoke and heatexhaust ventilators
Ventilateures extracteures des fumées et de chaleure
EN 12101-3:2015-12
MPA BS 0761
Cert. Nr. 0761-CPR-1053
Aufstellbedingung
LB
Lüftungsbetrieb
im Freien, sofern kein Niederschlag
IF
eindringen kann
nur über beheizten
BG
Gebäuden
ND
nur auf Dach möglich
VA
vertikale Achslage
Montage und Betrieb nur unter Beachtung aller
Sicherheitsvorschriften (EN ISO 13857) und gemäß
MBV Nr.
Installation and operation only considering all safety
regulations (EN ISO 13857) and according to instruction
no.
Montage et fonctionnement dans le respect des
prescriptions de sécurité suivant (entre autres norme
EN ISO 13857) et notice d'utilisation n°
54 Plaque signalétique du moteur
Une copie de la plaque signalétique du moteur se trouve directement sur le moteur.
Les données techniques du moteur sont indiquées sur la plaque signalétique.
Classe de température
Nombre de pôles du moteur
Taille / diamètre nominal
Triphasé
Série du ventilateur (ventilateur axial basse pression)
B = Exécution pour désenfumage
0761
Art.Nr.: 1648-030
2024
Auftr.Nr.: 8720863
PC 54025
15 kW
50 Hz
Isol. Kl. F
T
60°C
m= 403 kg
R
F600
600°C
120 min
12/21
SL0
Positioning
Placement
comfort ventilation
ventilation de confort
outside, if not exposed
I' extérieur, protégé des
to the elements
inteméries
only on top of heated
Uniquement au-dessus de
buildings
bâtiments chauffes
only for use on rooftop
Possible uniquement sur toiture
vertical drive shaft
axe vertical
37517-001
MBV B VD
2024-03
CPR-B VD
F600
2022-12
16
Légende de la plaque signalétique du
ventilateur :
 Adresse du fabricant
Fig10
 Marquage CE
 Éxécution:
B VDD = Indication du type ; triphasé
500 = Dimension
/4 = pôles
F600
 Référence
 Numéro de série
 Code de production
 Année de construction
 Données techniques
 Numéro d'homologation
 Classe de température/max.
Température du fluide
 Conditions d'installation
 Référence de la
notice de montage et d'utilisation
 Référence de la déclaration de per-
formance
voir le point 3.1
Le numéro d'article, le numéro de série (SNR) et le
code de production (PC)
permettent d'identifier le ventilateur.
