Helios KWL 200 W Montage- Und Betriebsvorschrift
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION

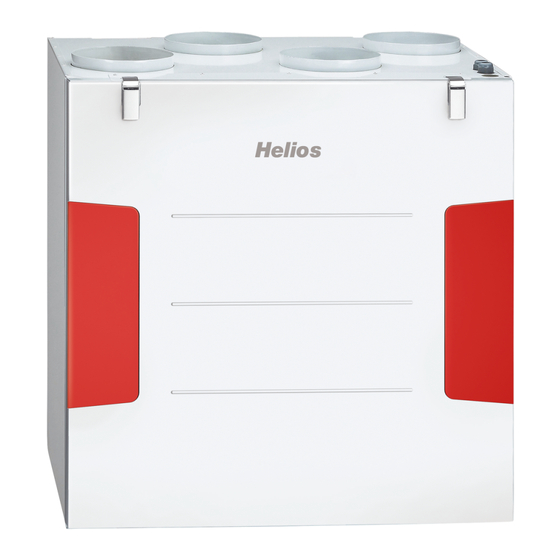

Zentrales Lüftungsgerät
Central ventilation unit
Unité de ventilation centrale
KWL 200/300 W
KWL 200/300 W ET
Kompaktes Wandgerät mit Wärmerückgewinnung
und EC-Technik
Compact wall-mounted unit with heat recovery
and EC technology
Centrale murale compacte avec récupération de chaleur
et technologie EC
DE
EN
FR
easy
Controls 3.0
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Helios KWL 200 W
Inhaltszusammenfassung für Helios KWL 200 W
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION easy Controls 3.0 Zentrales Lüftungsgerät Central ventilation unit Unité de ventilation centrale KWL 200/300 W KWL 200/300 W ET Kompaktes Wandgerät mit Wärmerückgewinnung und EC-Technik Compact wall-mounted unit with heat recovery and EC technology Centrale murale compacte avec récupération de chaleur...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET INHALTSVERZEICHNIS MONTAGE- UND BETRIEBSVORSCHRIFT KAPITEL 1 SICHERHEIT ................................. SEITE 3 Grundlegende Hinweise ................................. Seite 3 Warnhinweise ..................................Seite 3 Sicherheitshinweise ................................Seite 3 Einsatzbereich ..................................Seite 4 Personalqualifikation ................................Seite 4 KAPITEL 2 GRUNDLEGENDE HINWEISE ............................ - Seite 3 Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET DEUTSCH KAPITEL 7 BEDIENUNG ................................SEITE 23 Bedienungsmöglichkeiten ..............................Seite 23 7.1.1 Lokaler Webserver ................................Seite 23 7.1.2 easyControls Cloud-Dienst ..............................Seite 23 7.1.3 Bedienelemente ................................. Seite 23 7.1.4 Gebäudeleittechnik (GLT) ..............................Seite 23 Geräteeinstellungen über easyControls 3.0 .........................
-
Seite 4: Kapitel 1 Sicherheit
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 1 Grundlegende Hinweise Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau SICHERHEIT durchzulesen und zu beachten. Die national einschlägigen Normen, Sicherheitsbestimmungen und Vorschriften (z.B. DIN EN VDE 0100) sowie die Technischen Anschlussbedienungen des örtlichen Energieversorgungsunternehmens sind unbedingt zu beachten und anzuwenden. -
Seite 5: Einsatzbereich
Stillstandzeiten, starke Verschmutzung (z.B. fetthaltige Luft), übermäßige Beanspruchung durch klimatische, tech- nische oder elektronische Einflüsse, geeignet. Gleiches gilt für die mobile Verwendung des Gerätes (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serien- ausführung hierfür nicht geeignet ist. -
Seite 6: Kapitel 2 Grundlegende Hinweise
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 2 Transport Das Gerät ist werkseitig so verpackt, dass es gegen normale Transportbelastungen geschützt ist. Der Transport muss GRUNDLEGENDE sorgfältig durchgeführt werden. HINWEISE Bei Weiterversand, vor allem über längere Distanzen (z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transportart und -weg geeignet ist. -
Seite 7: Vorschriften Und Richtlinien
Alle Ausführungen der zum Gerät gehörenden Dokumentationen müssen beachtet werden, sonst entfällt die Gewähr- leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht zulässig. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 8: Kapitel 3 Produktinformation
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 3 Geräteübersicht PRODUKT- Abb. 1 INFORMATION Außenluftventilator Schnapphaken Kabeldurchführung Fortluftventilator Wärmetauscher Kugelsiphon... -
Seite 9: Technische Daten
(< 90 % r.F., nicht kondensierend) (< 90 % r.F., nicht kondensierend) Schutzart IP34 IP34 Schutzklasse 37 kg (KWL 200 W) 37 kg (KWL 300 W) Gewicht 41 kg (KWL 200 W ET) 41 kg (KWL 300 W ET) Wärmetauscher Kunststoff Kunststoff... -
Seite 10: Abmessungen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Abmessungen Abb. 3 KWL 200/300 W/W ET R Aussenluft Fortluft Kugelsiphon Zuluft Abluft Maße in mm Abb. 4 KWL 200/300 W/W ET L Fortluft Aussenluft Kugelsiphon Abluft Zuluft Maße in mm Zubehör Zur Erweiterung des KWL Systems stehen weiteres Zubehör sowie passende Systemkomponenten zur Verfügung. -
Seite 11: Kapitel 4 Montage
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 4 Positionierung Das Gerät ist zur Installation innerhalb der Wohneinheit bzw. des Gebäudes, an der Wand oder zum Einbau in einen MONTAGE Schrank, vorgesehen. Aufgrund der Betriebsgeräusche wird empfohlen, das Gerät in einem Nebenraum (z.B. Wasch- raum, Technikraum oder Abstellraum) zu installieren. -
Seite 12: Kugelsiphon Montieren
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Verletzungsgefahr durch hohes Gewicht des Wärmetauschers! WARNUNG Der Wärmetauscher kann beim Herausnehmen aus dem Gerät herunterfallen und schwere Verletzungen ver- ursachen. > Sicherheitsschuhe tragen. > Den Wärmetauscher vorsichtig, mit beiden Händen, aus dem Gerät entnehmen. 2. -
Seite 13: Lüftungsleitungen Anschließen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 5. Siphon-Gehäuse aufstecken und mit einer 1/4-Drehung im Befestigungsteil einrasten lassen (s. Abb. 14). Darauf achten, dass die Schwimmerkugel lose im Gehäuse liegt! ACHTUNG Wasserschaden im Gerät durch Bildung von Kondensat. Durch eine geschlossene Ableitung des Kondensats können Druckverhältnisse entstehen, welche einen kontrol- lierten Ablauf des Kondensats aus dem Gerät verhindern. -
Seite 14: Kapitel 5 Elektrischer Anschluss
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 5 Gerät anschließen Lebensgefahr durch elektrischen Schlag! ELEKTRISCHER Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen. ANSCHLUSS > Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz zu trennen. -
Seite 15: Anschlussplan
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 5.1.1 Anschlussplan Abb. 17 Modbus Leitungslänge: maximal 100 m es müssen paarw eise verdrillte Aderpaare verw endet 3x0,5 mm w erden. KWL-VOC eC Sensor* Externes Modbus Art. Nr.: 20247 KWL-BE KWL-EM eC Touch 2x2x0,5 mm... -
Seite 16: Verdrahtungsplan
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 5.1.2 Verdrahtungsplan Abb. 18 MB_A MB_A MB_B MB_B +24V +24V RS_A RS_A RS_B RS_B siehe SS-1433 +24V RS_A +24V RS_A RS_B RS_B +11V1 +24V AN/I D/I1 Elektroverteilung +24V RM/I D/I2 RM/O Basic Platine gb-gn... -
Seite 17: Kapitel 6 Inbetriebnahme
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 6 Erstinbetriebnahme Für die Erstinbetriebnahme muss das Gerät ordnungsgemäß an das Stromnetz angeschlossen bzw. mit dem Stromnetz INBETRIEBNAHME verbunden sein. Anschließend kann der Inbetriebnahmeassistent über den lokalen Webserver oder optional über das Bedienelement KWL-BE Touch (Zubehör) durchgeführt werden. -
Seite 18: Einregulierung
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET > Die Einstellungen für die Konfiguration des Gerätes werden angezeigt. Abb. 21 4. Gerät konfigurieren und auf „Weiter“ klicken. > Die Zusammenfassung der Einstellungen öffnet sich. 5. Einstellungen prüfen und ggf. anpassen. 6. - Seite 19 100 % è è 100 % è è V · m V · m Abb. 24 Abb. 25 Kennlinie KWL 200 W ET Kennlinie KWL 200 W ET Zuluft Abluft 10 % â â 20 % ê ê 20 % 30 % ê...
- Seite 20 Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Abb. 28 Abb. 29 Kennlinie KWL 300 W ET Kennlinie KWL 300 W ET Zuluft Abluft 10 % â â 10 % â â 20 % ê ê 20 % ê...
- Seite 21 Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Abb. 31 Abb. 32 10 % â 20 % ê 30 % ô 40 % û è 50 % á 60 % é à 70 % ó ú 80 % ú...
- Seite 22 Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Gesamt-Luftvolumenströme durch ventilatorgestützte Lüftung nach DIN 1946-6:2019-12 Lüftung zum Reduzierte Lüftungsart Nennlüftung Intensivlüftung Feuchteschutz Lüftung Volumenstrom Ventilator [m Abb. 34 10 % â 20 % ê 30 % ô 40 % û...
-
Seite 23: Volumenstrommessung Zur Einregulierung Der Anlage (Feinjustierung) Durchführen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Abb. 36 6.3.3 Volumenstrommessung zur Einregulierung der Anlage (Feinjustierung) durchführen • Volumenströme an allen Ventilen im Zu- und Abluftstrang messen. • Volumenströme jeweils für Zu- und Abluftstränge aufsummieren. • Bei Abweichungen zu den gewünschten Volumenströmen, diese entsprechend durch Erhöhen oder Verringern an- passen. -
Seite 24: Kapitel 7 Bedienung
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 7 Bedienungsmöglichkeiten 7.1.1 Lokaler Webserver BEDIENUNG Das Gerät kann über den lokalen Webserver mittels einem Webbrowser, über ein mobiles Endgerät (z.B. Notebook, PC, Tablet, Smartphone) konfiguriert werden. Es ist keine Anmeldung/Registrierung des Gerätes erforderlich. Lokalen Webserver einrichten: 1. -
Seite 25: Filterwechsel
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET ZUHAUSE Lüftungsprofil bei Anwesenheit von Personen. Folgende Parameter sind einstellbar: • Ventilatorleistung • Zuluft Hier ist die Solltemperatur für die Zuluft einzustellen. ⓘ O hne Nachheizung (optional; als Zubehör erhältlich) liegt die maximal erreichbare Solltemperatur 2-3 °C unter der Ablufttemperatur. -
Seite 26: Wochenprogramm
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 7.2.1.7 Wochenprogramm Abb. 38 • Wochenprogramm ein-/ausschalten • Wochenprogramm erstellen/bearbeiten Durch Klicken auf ein Feld ändert sich das Lüftungsprofil in folgender Reihenfolge (vgl. Abb. 38): Lüftungsprofil „Zuhause“ (1x klicken) Lüftungsprofil „Unterwegs“ (2x klicken) Lüftungsprofil „Intensivlüftung“... -
Seite 27: Einstellungen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 7.2.4 Einstellungen 7.2.4.1 Sprache Gewünschte Sprache für die Benutzeroberfläche auswählen. 7.2.4.2 Freigabecode Freigabecode ändern. ⓘ Standardmäßig ist der Freigabecode 0000 voreingestellt. 7.2.4.3 Cloud-Dienst Gerät mit dem easyControls Cloud-Dienst verbinden oder Cloud-Dienst trennen. Beim Verbinden mit dem Cloud-Dienst öffnet sich die Startseite zur Anmeldung automatisch. -
Seite 28: Relais Einstellungen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET • Not-Aus/Normalbetrieb (0 V / 24 V) • Intensivlüftung Aus/Ein (0 V / 24 V) • Normalbetrieb / Bypass (0 V / 24 V) • Wochenprogramm Aus / Ein (0 V / 24 V) •... -
Seite 29: Kapitel 8 Wartung Und Service
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET KAPITEL 8 Gerät warten Das Gerät ist je nach Bedarf, jedoch mindestens einmal im Jahr auf Verschmutzungen und Verunreinigungen zu prüfen WARTUNG UND (Sichtprüfung). SERVICE Verbrennungsgefahr durch heiße Oberflächen! Heiße Oberflächen können schweren Verbrennungen verursachen. WARNUNG >... -
Seite 30: Wärmetauscher Warten Und Reinigen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET Wärmetauscher warten und reinigen 8.3.1 Wärmetauscher warten Der Wärmetauscher ist je nach Bedarf oder mindestens einmal jährlich auf Verunreinigungen und Verschmutzungen zu prüfen (Sichtprüfung) und ggf. zu reinigen, s. Kapitel „8.3.2 Wärmetauscher reinigen“ auf Seite 29. 8.3.2 Wärmetauscher reinigen Verbrennungsgefahr durch heiße Oberflächen! Heiße Oberflächen können schweren Verbrennungen verursachen. -
Seite 31: Stilllegen Und Entsorgen
Montage- und Betriebsvorschrift Zentrales Lüftungsgerät – KWL 200/300 W/W ET 4. Prüfen, ob das Wasser über den Kondensatschlauch abläuft und den Kondensatablauf ggf. reinigen. 5. Gerätetür wieder einsetzen und mit den Schnapphaken verschließen. Stilllegen und Entsorgen Lebensgefahr durch elektrischen Schlag! GEFAHR Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. - Seite 92 CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · Colchester · HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck...
