- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 614.002 EC-Radial-Rohrventilatoren ® SilentBox SB EC ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 5: Kapitel 2. Allgemeine Hinweise
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 6: Kapitel 3. Technische Daten
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren SilentBox SB EC ... Typenübersicht KAPITEL 3 SilentBox – EC-Radialrohrventilator TECHNISCHE DATEN mit stufenloser Drehzahlsteuerung und energieeffizientem Laufrad mit rückwärts gekrümmten Schaufeln. Laufrad der Typen SB EC 125 A und SB EC 160 A mit vor- wärts gekrümmten Schaufeln. -
Seite 7: Zubehör
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Flexible Verbindungsmanschette FM.. Außenwand-Verschlussklappe VK.. Außenwandabdeckgitter G../RAG Rohrverschlussklappe RSKK.. -
Seite 8: Kapitel 5. Benutzer-Wartung
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren Öffnen des Gehäuses KAPITEL 5 VORSICHT! Verletzungsgefahr beim Öffnen des Gehäuses durch die ausschwenkende/ausziehbare Motorlaufradeinheit! BENUTZER-WARTUNG Nicht im Schwenk -/Öffnungsbereich aufhalten! 1. Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern! 2. Die äußeren Befestigungen lösen, Deckel abnehmen (Abb. 2). 3. -
Seite 9: Kapitel 6. Installation

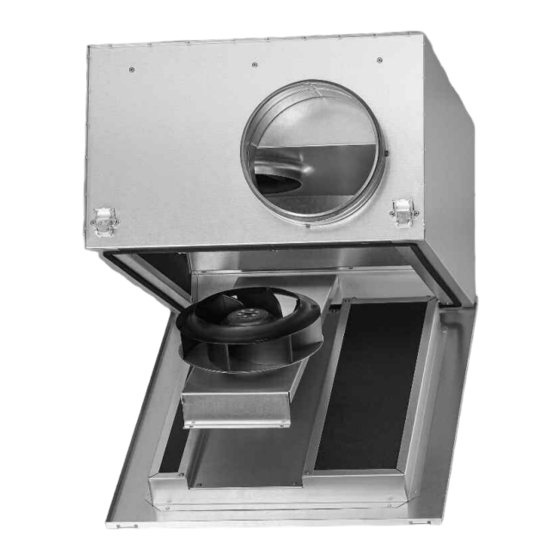

Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 ® Die SilentBox SB EC.. EC-Radial-Rohrventilatoren bestehen aus einem Stahlblechgehäuse, allseitig mit 50 mm dicker Mineralwolle-Auskleidung und einer auf der Motortragplatte befestigten Motor-Laufrad-Einheit. Deckel durch Bügelver- INSTALLATION schlüsse leicht abnehmbar. -
Seite 10: Elektrischer Anschluss / Inbetriebnahme
Die SilentBox SB EC ... EC-Radial-Rohrventilatoren sind mittels 0-10 V Steuerspannung stufenlos drehzahlsteuerbar. Geeignete Potentiometer (Type PU/A 10; SS-980), Dreistufen-Schalter (Type SU/A) werden im Helios Zubehör- FUNKTION FÜR programm angeboten. Stufenlose Drehzahlregelung ist mit Universal-Regelsystem (Type EUR EC; SS-981) möglich. -
Seite 11: Schaltplanübersicht
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren Schaltplanübersicht Die zugeordneten Standard Anschlussschemas SS-979, SS-982 und SS-1066 sind zu beachten (siehe Abb. 7-9), sowie die Anschlussschemas mit Drehzahlpotentiometer PU /A 10 und Universal-Regelsystem EUR EC. 7.1.1 Schaltpläne SS-979 Abb.7 SS-979 EC-Motor Baureihen SB EC 125 A... - Seite 12 Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren SS-1066 Abb.9 SS-1066 Baureihen SB EC 315 A SB EC 315 B SB EC 355 SB EC 400 A 7.1.2 Anschlusspläne mit PU/A 10 SS-980 Abb.10 SS-980 EC-Motor SS-979 PU/A 10 Art.Nr. 1734/1735 Potentiometer min.
- Seite 13 Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren SS-983 Abb.11 SS-983 EC-Motor SS-982 PU/A 10 Art.Nr. 1734/1735 Potentiometer min. Drehzahl LED 1 LED 2 LED Anzeige Logik Klemme 6 10V/24V 10V/24V Klemme 7 10V/24V 10V/24V rot (1) grün (2) LED Anzeige 85191 001 SS-983 20.07.11 SS-1067 Abb.12...
-
Seite 14: Schaltpläne Mit Universal-Regelsystem Eur Ec
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren 7.1.3 Schaltpläne mit Universal-Regelsystem EUR EC SS-981 Abb.13 SS-981 Beispiel: EUR EC steuert EC-Motor SS-979, mit Modus 4.01 (Druckgesteuert) EUR EC Melde - Relais =0-10V, LDF, LGF max 5A 250VAC =LTR/K/A (1 Sensor) 14 12 21 24 22 EC-Motor SS-979... -
Seite 15: Anschluss-Prinzip Ss-1035
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren SS-1068 Abb.15 SS-1068 7.1.4 Anschluss-Prinzip SS-1035 Abb.16 SS-1035 Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren ohne LED Beschaltung EC-Ventilator Nr. 1 EC-Ventilator Nr. 2 EC-Ventilator Nr. 3 Zuleitung, Ausgang: Ausgang: Ausgang: Versorgung 10 V / 10mA 10 V / 10mA 10 V / 10mA Ventilator... -
Seite 16: 7.2 Technische Daten Der Steuereingänge
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren 7.2 Technische Daten der Steuereingänge Anzahl möglicher Ventilatoren mit PU / A PU / A SU / A-3 10 EUR EC ETR / DER ETR / DER Type Poti-Versorgung Steuer / Sollwert- aus der 10 V Venti- aus der 10 V Venti- aus der 10 V... -
Seite 17: Störungsursachen
– keine Spannung Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Temperaturüberwachung hat - Zu- und Abströmung prüfen / freihalten ausgelöst... - Seite 18 Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren LED Code Relais K1 * Ursache / Reaktion des Controllers / >> Erklärung >> Behebung abgefallen, 11 - Keine Netzspannung Netzspannung vorhanden? 14 unterbrochen >> Gerät schaltet „ Aus“ und bei Span- nungswiederkehr automatisch wieder „...
-
Seite 19: Stilllegen Und Entsorgen
Montage- und Betriebsvorschrift SilentBox® SB EC ... EC-Radial-Rohrventilatoren LED Code Relais K1 * Ursache / Reaktion des Controllers / >> Erklärung >> Behebung 11 x abgefallen, 11 - Fehler Motorstart Ist es möglich den Motor nach der Mel- 14 unterbrochen Wenn ein Startbefehl anliegt (Freigabe vorhan- dung in die Solldrehrichtung zu starten, den und Sollwert >0) und der Motor sich nicht... - Seite 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
