Notice de montage et d'utilisation
FR
Tourelles de désenfumage F400/F600 – B VD
Lors de l'installation, veiller à ce que l'accessibilité soit maintenue Si nécessaire, couvrer la découpe/ouver-
ture du toit à l'intérieur

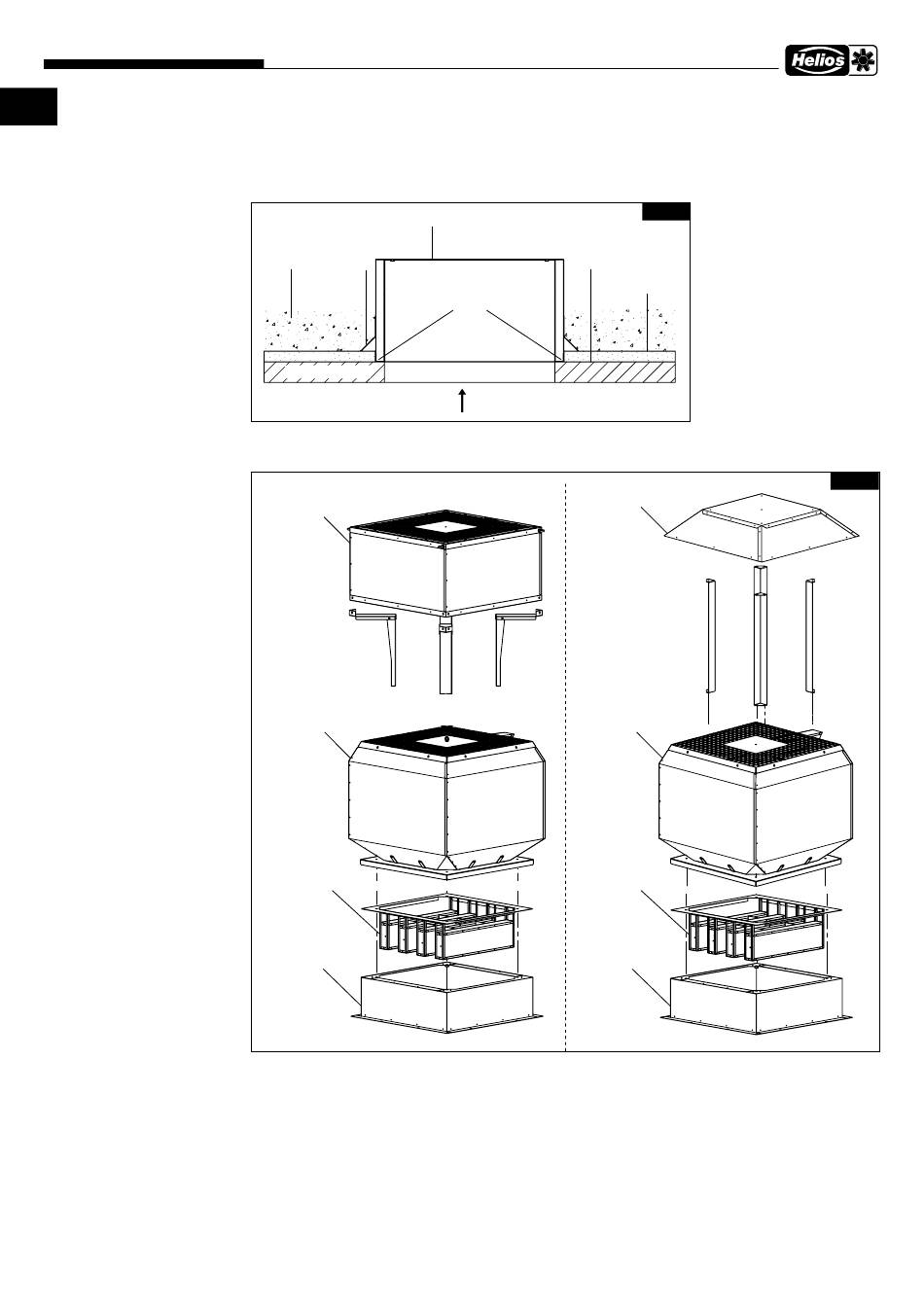

Exemple de montage sur toit plat :
Costière toit plat B FDS
Gravier
Cale d'isolation
Raccordement à vis
B FDS avec plafond en béton
Isolation
Plafond en béton
Vue d'ensemble de la tourelle de désenfumage B VD avec accessoires :
Silencieux au refoule-
ment B HSDV
Tourelle de dé-
senfumage
B VD
Silencieux à in-
tégrer en cos-
tière toit plat
B SSD
Costière
toit plat
B FDS
B FDS:
− Avant de monter le ventilateur de toit pour gaz d'incendie B VD, démontez les rondelles et les écrous vissés des
boulons filetés du socle à toit plat B FDS.
− S'assurer que les quatre boulons dans les coins de la costière toit plat sont guidés proprement à travers les trous
prévus dans la plaque.
− Vissez le ventilateur de toit pour gaz d'incendie sur le socle à toit plat.
− Respecter les couples de serrage recommandés au chapitre 3.8.
Pare-vapeur
Bitume (étanchéité)
Percée des toits
Déflecteur
B DEF
Tourelle de dé-
senfumage
B VD
Silencieux à in-
tégrer en cos-
tière toit plat
B SSD
Costière
toit plat
B FDS
8
Fig6
Fig7
