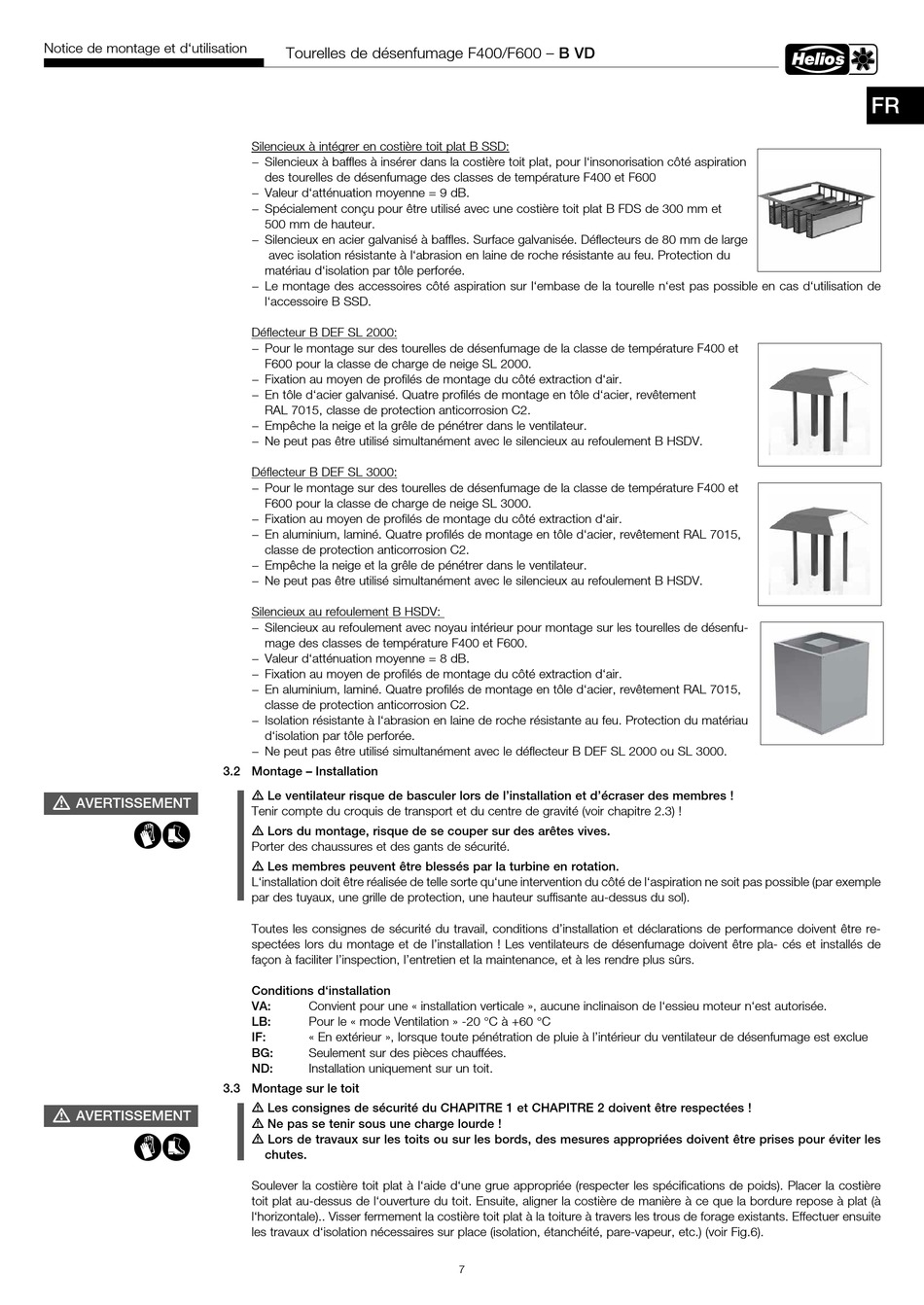

Notice de montage et d'utilisation
m
AVERTISSEMENT
nm
m
AVERTISSEMENT
nm
Tourelles de désenfumage F400/F600 – B VD
Silencieux à intégrer en costière toit plat B SSD:
− Silencieux à baffles à insérer dans la costière toit plat, pour l'insonorisation côté aspiration
des tourelles de désenfumage des classes de température F400 et F600
− Valeur d'atténuation moyenne = 9 dB.
− Spécialement conçu pour être utilisé avec une costière toit plat B FDS de 300 mm et
500 mm de hauteur.
− Silencieux en acier galvanisé à baffles. Surface galvanisée. Déflecteurs de 80 mm de large
avec isolation résistante à l'abrasion en laine de roche résistante au feu. Protection du
matériau d'isolation par tôle perforée.
− Le montage des accessoires côté aspiration sur l'embase de la tourelle n'est pas possible en cas d'utilisation de
l'accessoire B SSD.
Déflecteur B DEF SL 2000:
− Pour le montage sur des tourelles de désenfumage de la classe de température F400 et
F600 pour la classe de charge de neige SL 2000.
− Fixation au moyen de profilés de montage du côté extraction d'air.
− En tôle d'acier galvanisé. Quatre profilés de montage en tôle d'acier, revêtement
RAL 7015, classe de protection anticorrosion C2.
− Empêche la neige et la grêle de pénétrer dans le ventilateur.
− Ne peut pas être utilisé simultanément avec le silencieux au refoulement B HSDV.
Déflecteur B DEF SL 3000:
− Pour le montage sur des tourelles de désenfumage de la classe de température F400 et
F600 pour la classe de charge de neige SL 3000.
− Fixation au moyen de profilés de montage du côté extraction d'air.
− En aluminium, laminé. Quatre profilés de montage en tôle d'acier, revêtement RAL 7015,
classe de protection anticorrosion C2.
− Empêche la neige et la grêle de pénétrer dans le ventilateur.
− Ne peut pas être utilisé simultanément avec le silencieux au refoulement B HSDV.
Silencieux au refoulement B HSDV:
− Silencieux au refoulement avec noyau intérieur pour montage sur les tourelles de désenfu-
mage des classes de température F400 et F600.
− Valeur d'atténuation moyenne = 8 dB.
− Fixation au moyen de profilés de montage du côté extraction d'air.
− En aluminium, laminé. Quatre profilés de montage en tôle d'acier, revêtement RAL 7015,
classe de protection anticorrosion C2.
− Isolation résistante à l'abrasion en laine de roche résistante au feu. Protection du matériau
d'isolation par tôle perforée.
− Ne peut pas être utilisé simultanément avec le déflecteur B DEF SL 2000 ou SL 3000.
32 Montage – Installation
m Le ventilateur risque de basculer lors de l'installation et d'écraser des membres !
Tenir compte du croquis de transport et du centre de gravité (voir chapitre 2.3) !
m Lors du montage, risque de se couper sur des arêtes vives
Porter des chaussures et des gants de sécurité.
m Les membres peuvent être blessés par la turbine en rotation
L'installation doit être réalisée de telle sorte qu'une intervention du côté de l'aspiration ne soit pas possible (par exemple
par des tuyaux, une grille de protection, une hauteur suffisante au-dessus du sol).
Toutes les consignes de sécurité du travail, conditions d'installation et déclarations de performance doivent être re-
spectées lors du montage et de l'installation ! Les ventilateurs de désenfumage doivent être pla- cés et installés de
façon à faciliter l'inspection, l'entretien et la maintenance, et à les rendre plus sûrs.
Conditions d'installation
VA:
Convient pour une « installation verticale », aucune inclinaison de l'essieu moteur n'est autorisée.
LB:
Pour le « mode Ventilation » -20 °C à +60 °C
IF:
« En extérieur », lorsque toute pénétration de pluie à l'intérieur du ventilateur de désenfumage est exclue
BG:
Seulement sur des pièces chauffées.
ND:
Installation uniquement sur un toit.
33 Montage sur le toit
m Les consignes de sécurité du CHAPITRE 1 et CHAPITRE 2 doivent être respectées !
m Ne pas se tenir sous une charge lourde !
m Lors de travaux sur les toits ou sur les bords, des mesures appropriées doivent être prises pour éviter les
chutes
Soulever la costière toit plat à l'aide d'une grue appropriée (respecter les spécifications de poids). Placer la costière
toit plat au-dessus de l'ouverture du toit. Ensuite, aligner la costière de manière à ce que la bordure repose à plat (à
l'horizontale).. Visser fermement la costière toit plat à la toiture à travers les trous de forage existants. Effectuer ensuite
les travaux d'isolation nécessaires sur place (isolation, étanchéité, pare-vapeur, etc.) (voir Fig.6).
7
FR
