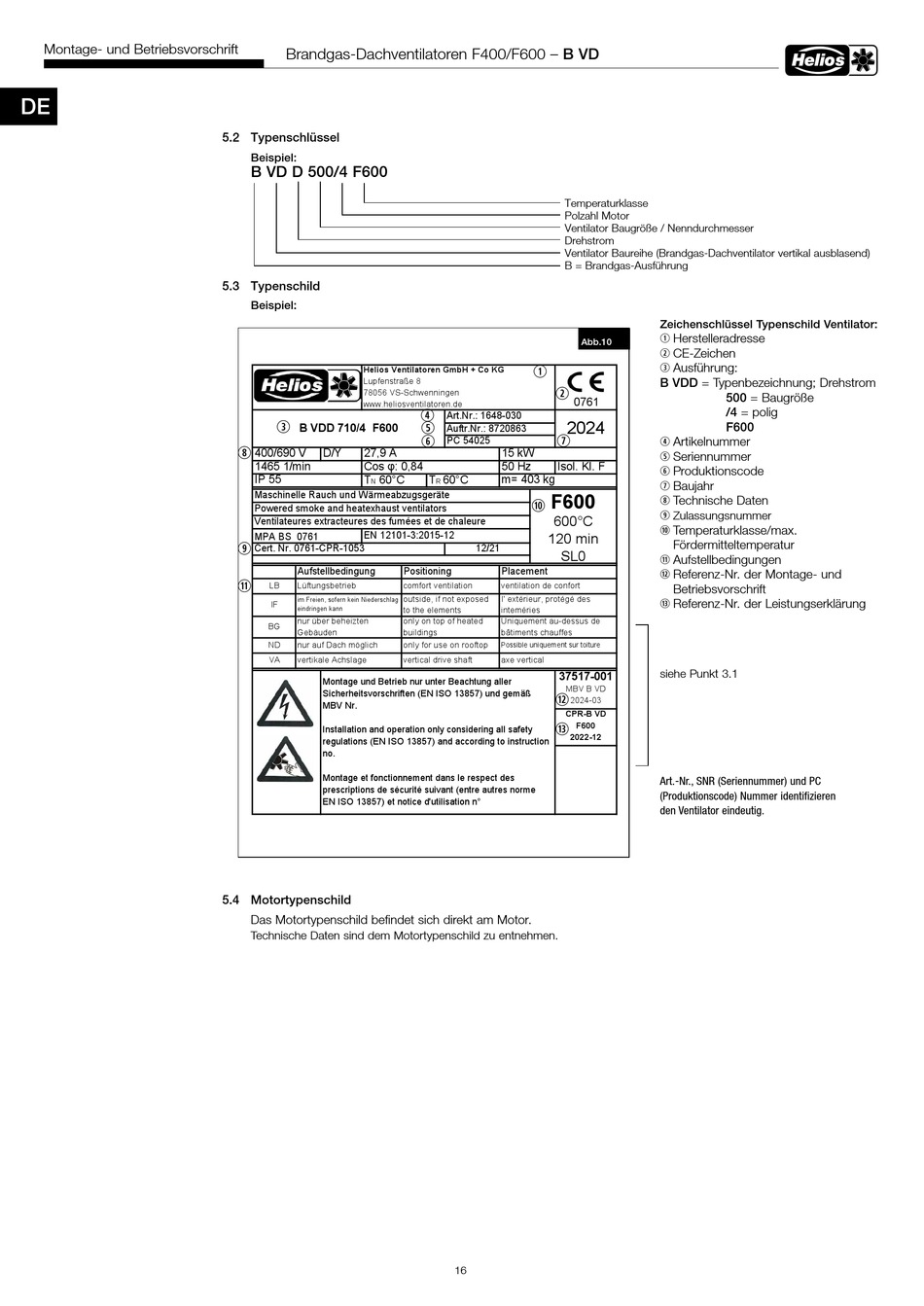

Helios B VD Montage- Und Betriebsvorschrift Seite 18

Montage- und Betriebsvorschrift
DE
Brandgas-Dachventilatoren F400/F600 – B VD
52 Typenschlüssel
Beispiel:
B VD D 500/4 F600
53 Typenschild
Beispiel:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 VS-Schwenningen
www.heliosventilatoren.de
 B VDD 710/4 F600
400/690 V D/Y 27,9 A

1465 1/min Cos φ: 0,84
IP 55 T 60°C
N
Maschinelle Rauch und Wärmeabzugsgeräte
Powered smoke and heatexhaust ventilators
Ventilateures extracteures des fumées et de chaleure
EN 12101-3:2015-12
MPA BS 0761
 Cert. Nr. 0761-CPR-1053
Aufstellbedingung
 LB Lüftungsbetrieb
im Freien, sofern kein Niederschlag
IF
eindringen kann
nur über beheizten
BG
Gebäuden
ND nur auf Dach möglich
VA vertikale Achslage
Montage und Betrieb nur unter Beachtung aller
Sicherheitsvorschriften (EN ISO 13857) und gemäß
MBV Nr.
Installation and operation only considering all safety
regulations (EN ISO 13857) and according to instruction
no.
Montage et fonctionnement dans le respect des
prescriptions de sécurité suivant (entre autres norme
EN ISO 13857) et notice d'utilisation n°
54 Motortypenschild
Das Motortypenschild befindet sich direkt am Motor.
Technische Daten sind dem Motortypenschild zu entnehmen.
Temperaturklasse
Polzahl Motor
Ventilator Baugröße / Nenndurchmesser
Drehstrom
Ventilator Baureihe (Brandgas-Dachventilator vertikal ausblasend)
B = Brandgas-Ausführung


0761
 Art.Nr.: 1648-030
2024
 Auftr.Nr.: 8720863
PC 54025 

15 kW
50 Hz Isol. Kl. F
T 60°C m= 403 kg
R
F600

600°C
120 min
12/21
SL0
Positioning Placement
comfort ventilation ventilation de confort
outside, if not exposed I' extérieur, protégé des
to the elements inteméries
only on top of heated Uniquement au-dessus de
buildings bâtiments chauffes
only for use on rooftop
Possible uniquement sur toiture
vertical drive shaft axe vertical
37517-001
MBV B VD

2024-03
CPR-B VD
F600

2022-12
16
Zeichenschlüssel Typenschild Ventilator:
 Herstelleradresse
Abb10
 CE-Zeichen
 Ausführung:
B VDD = Typenbezeichnung; Drehstrom
500 = Baugröße
/4 = polig
F600
 Artikelnummer
 Seriennummer
 Produktionscode
 Baujahr
 Technische Daten
Zulassungsnummer

 Temperaturklasse/max.
Fördermitteltemperatur
 Aufstellbedingungen
 Referenz-Nr. der Montage- und
Betriebsvorschrift
 Referenz-Nr. der Leistungserklärung
siehe Punkt 3.1
Art.-Nr., SNR (Seriennummer) und PC
(Produktionscode) Nummer identifizieren
den Ventilator eindeutig.
