Helios B VD Montage- Und Betriebsvorschrift Seite 48

Installation and Operating Instructions
EN

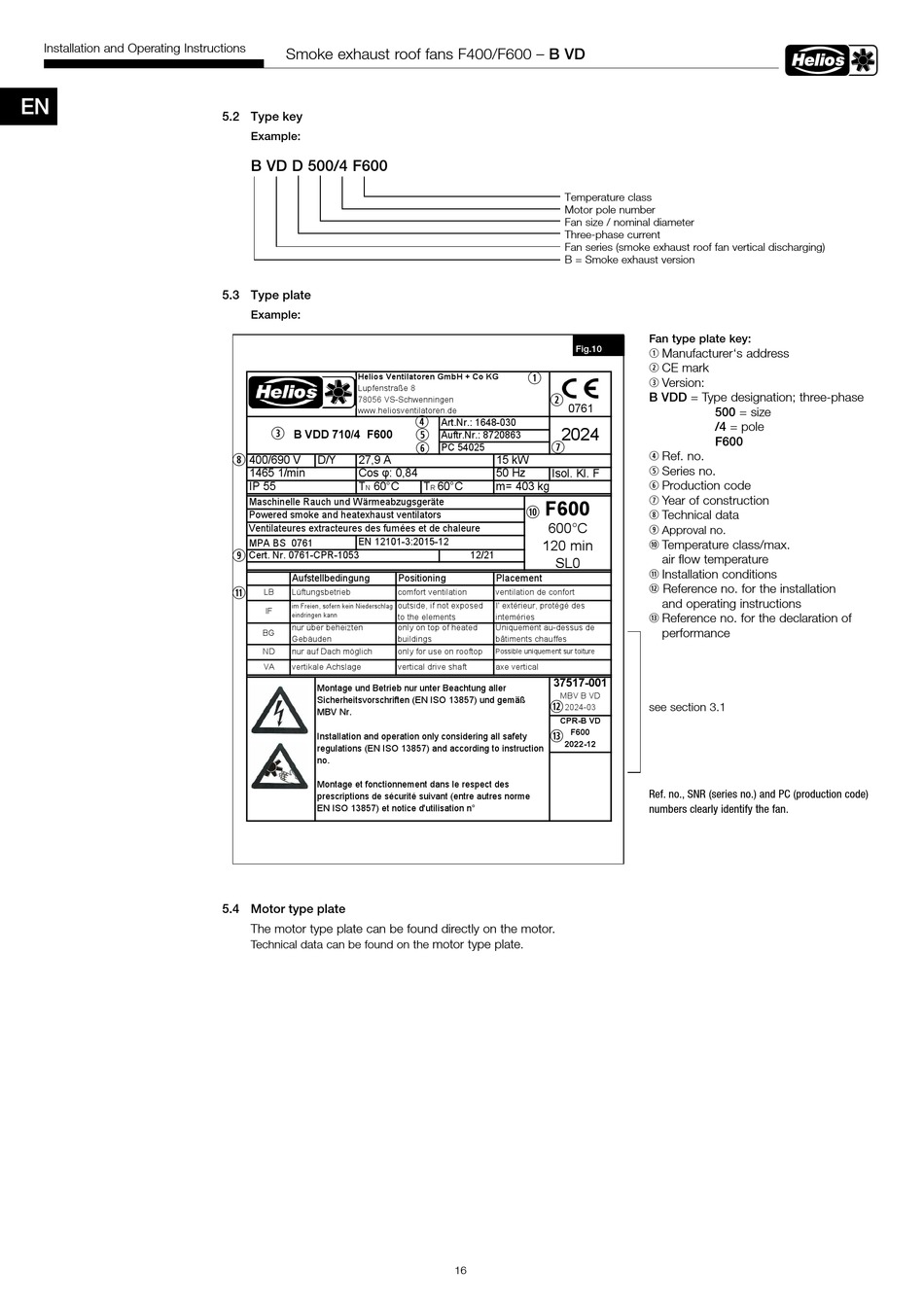

Smoke exhaust roof fans F400/F600 – B VD
52 Type key
Example:
B VD D 500/4 F600
53 Type plate
Example:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 VS-Schwenningen
www.heliosventilatoren.de
B VDD 710/4 F600

400/690 V D/Y 27,9 A

1465 1/min Cos φ: 0,84
IP 55 T 60°C
N
Maschinelle Rauch und Wärmeabzugsgeräte
Powered smoke and heatexhaust ventilators
Ventilateures extracteures des fumées et de chaleure
EN 12101-3:2015-12
MPA BS 0761
 Cert. Nr. 0761-CPR-1053
Aufstellbedingung
 LB Lüftungsbetrieb
im Freien, sofern kein Niederschlag
IF
eindringen kann
nur über beheizten
BG
Gebäuden
ND nur auf Dach möglich
VA vertikale Achslage
Montage und Betrieb nur unter Beachtung aller
Sicherheitsvorschriften (EN ISO 13857) und gemäß
MBV Nr.
Installation and operation only considering all safety
regulations (EN ISO 13857) and according to instruction
no.
Montage et fonctionnement dans le respect des
prescriptions de sécurité suivant (entre autres norme
EN ISO 13857) et notice d'utilisation n°
54 Motor type plate
The motor type plate can be found directly on the motor.
Technical data can be found on the
Temperature class
Motor pole number
Fan size / nominal diameter
Three-phase current
Fan series (smoke exhaust roof fan vertical discharging)
B = Smoke exhaust version


0761
 Art.Nr.: 1648-030
2024
 Auftr.Nr.: 8720863
PC 54025 

15 kW
50 Hz Isol. Kl. F
T 60°C m= 403 kg
R
F600

600°C
120 min
12/21
SL0
Positioning Placement
comfort ventilation ventilation de confort
outside, if not exposed I' extérieur, protégé des
to the elements inteméries
only on top of heated Uniquement au-dessus de
buildings bâtiments chauffes
only for use on rooftop
Possible uniquement sur toiture
vertical drive shaft axe vertical
37517-001
MBV B VD

2024-03
CPR-B VD
F600

2022-12
motor type plate
.
16
Fan type plate key:
Fig10
 Manufacturer's address
 CE mark
 Version:
B VDD = Type designation; three-phase
500 = size
/4 = pole
F600
 Ref. no.
 Series no.
 Production code
 Year of construction
 Technical data
Approval no.

 Temperature class/max.
air flow temperature
 Installation conditions
 Reference no. for the installation
and operating instructions
 Reference no. for the declaration of
performance
see section 3.1
Ref. no., SNR (series no.) and PC (production code)
numbers clearly identify the fan.
