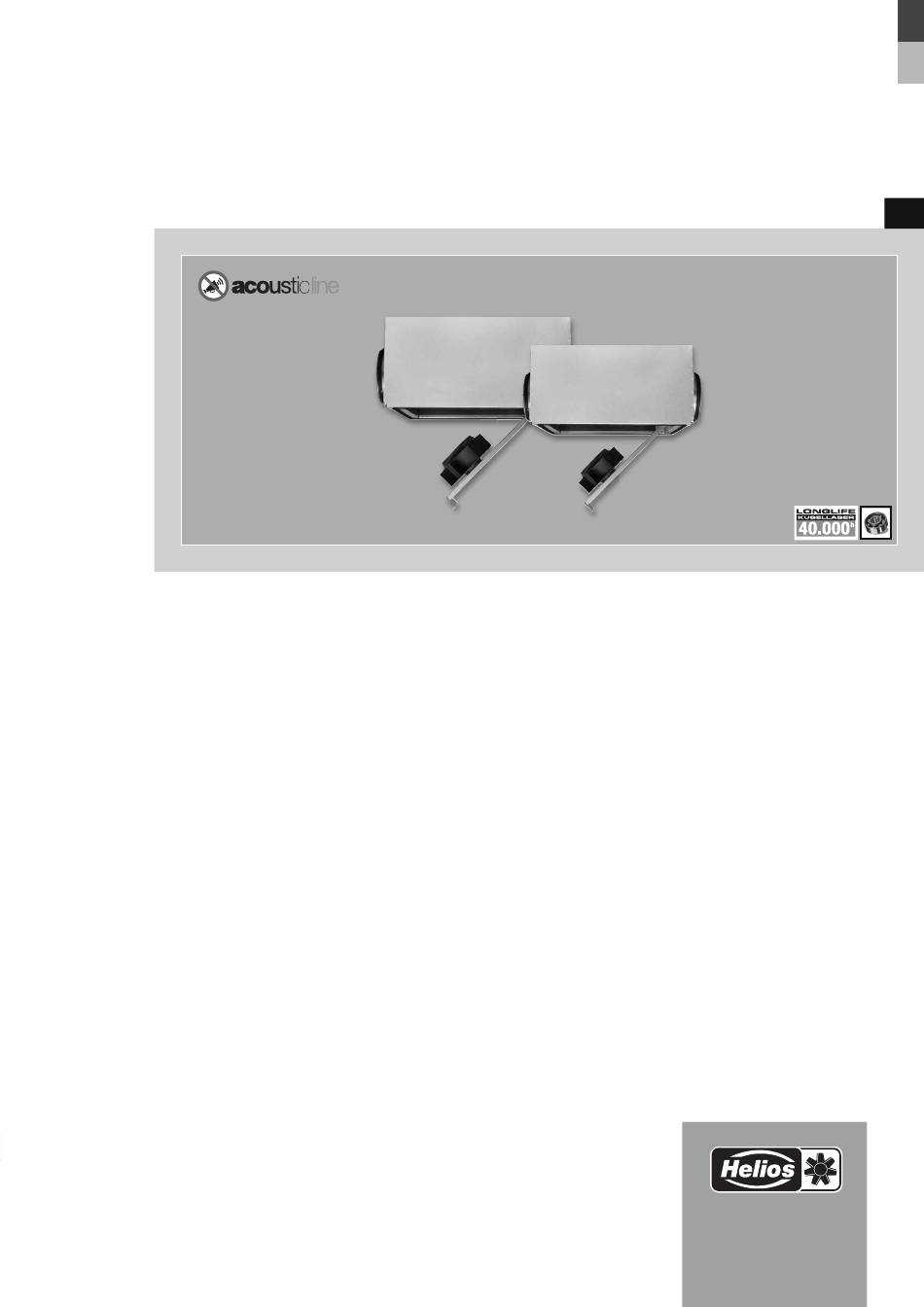

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 95235.002 Radial-Rohrventilatoren ® SilentBox SB ...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 5: Produktlebensdauer
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 6: Berührungsschutz
Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Berührungsschutz - Silentboxen SB.. werden serienmäßig ohne Schutzgitter geliefert. In Abhängigkeit der Einbauverhältnisse kann saug- und/oder druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zubehör lieferbar. - Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind, benötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. -
Seite 7: Typenschild
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig. 3.1.1 Motortypenschild Technische Daten des Motors sind dem Motortypenschild zu entnehmen! Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Flexible-Verbindungsmanschette FM.. -
Seite 8: Kapitel 4. Funktion
Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Funktionsbeschreibung SB.. KAPITEL 4 Die Silentboxen SB.. können mittels Drehzahlsteuergerät in verschiedenen Drehzahlstufen oder elektronisch (stufenlos) gesteuert werden. FUNKTION HINWEIS! HINWEIS Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut Kapitel 1.4 durchzuführen. -
Seite 9: Kapitel 6. Installation

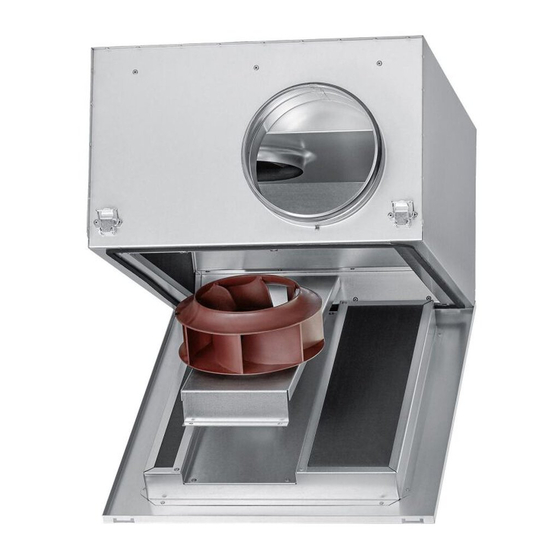

Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die Silentboxen SB.. bestehen aus einem Stahlblechgehäuse, allseitig mit 50mm dicker Mineralwolle-Auskleidung und einer auf der Motortragplatte befestigten Motor-Laufrad-Einheit. Deckel durch vier Bügelverschlüsse leicht abnehmbar. INSTALLATION Motor und Laufrad ausschwenkbar. -
Seite 10: Elektrischer Anschluss / Inbetriebnahme
Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Elektrischer Anschluss / Inbetriebnahme WARNUNG! WARNUNG Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag. Anschluss nur Spannungsfrei ausführen! WARNUNG! WARNUNG Das drehende Laufrad kann Ihre Finger quetschen. Vor dem Inbetriebnehmen Berührungsschutz sicherstellen! –... -
Seite 11: Kapitel 7. Funktion Für Installateur
HINWEIS! HINWEIS Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- geräte, entfallen Garantie- und Haftungsansprüche. Schaltplanübersicht – Typen SB 125 -250 Abb.10... - Seite 12 Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... – Typen SB 315, SB 355, SB 400 Abb.12 SS-536.1 Ventilator PE N L MWS ... Ausgang für Klappe Port for shutter Sortie pour volet N PE PE PE PE N N L1 U1TK TK NK LK 3 x 1,5mm²...
-
Seite 13: Kapitel 8. Instandhaltung Und Wartung
– keine Spannung Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) bzw. Temperatur der Zuströmung prüfen. Die Wiederinbe- Motorvollschutzgerät hat... - Seite 14 Montage- und Betriebsvorschrift ® Radial-Rohrventilatoren – SilentBox SB ... Notizen:...
