1 | MI_2218: Instrucciones de modificación de la bomba de vaciado en equipos de mesa y de suelo

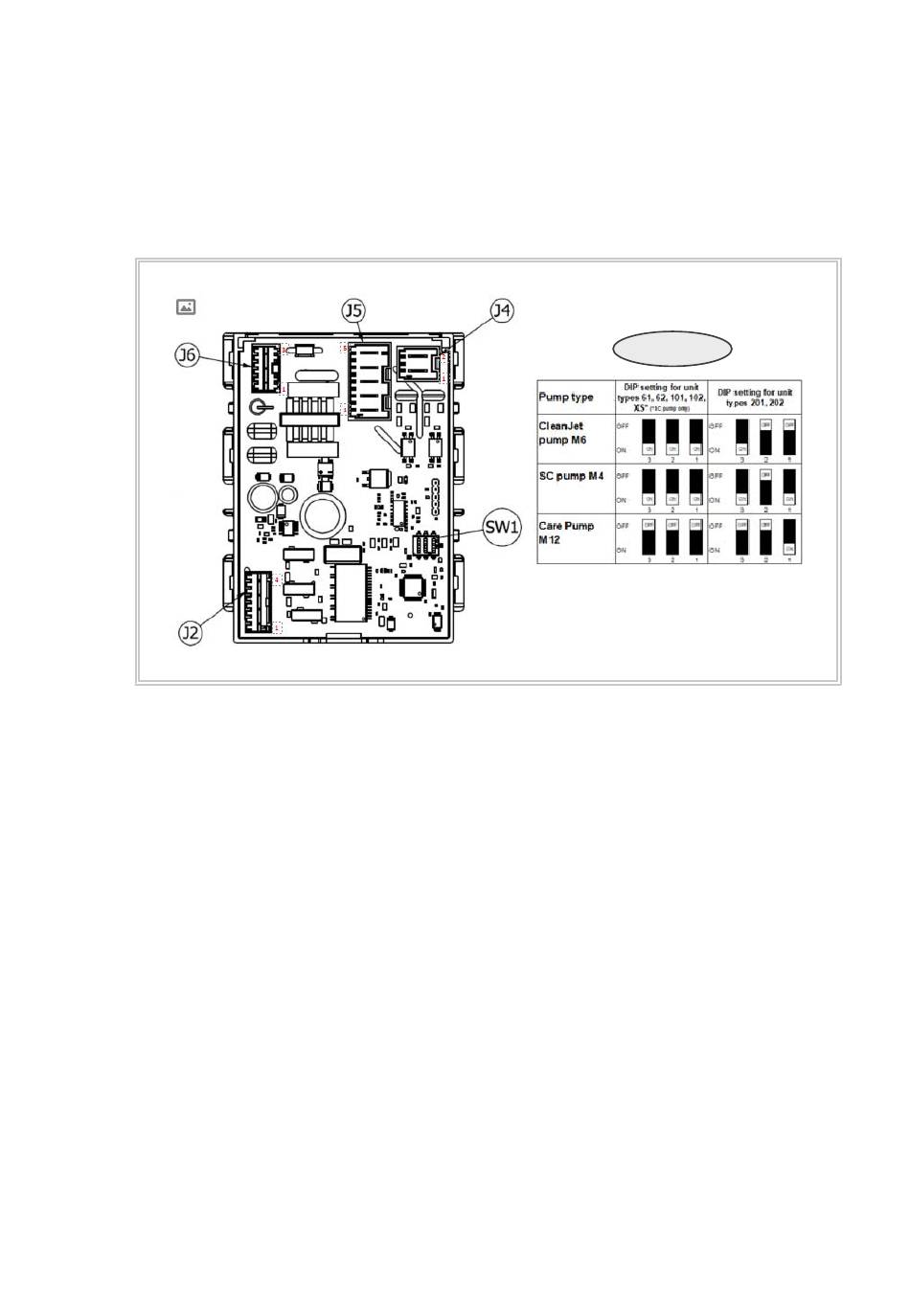

7. Conecte los tres cables a la placa de control.
Nota: Todos los cables son a prueba de errores. Los interruptores DIP de-
ben ajustarse de forma específica para cada equipo.
- (1) Tensión de alimentación de la placa de control
- (2) Conector del mazo de cables (si no hay ningún conector, tenga en
cuenta L1, N y PE)
- (3) Conexión de la bomba SC y la placa de control
- (4) Tenga en cuenta las posiciones de conexión, tal y como se represen-
tan en la tabla.
72 / 208
SW1
